Дровяные котлы для отопления дома

Лучшие дровяные котлы для отопления частного дома

По производственным характеристикам лидирует продукция немецких и чешских поставщиков теплового оборудования. Список лучших моделей котлов на дровяном топливе продолжают конструкции польских производителей и отечественные бренды.

Немецкие марки Buderus, Viessmann и Lopper предлагают оборудование высокой степени надежности и неизменного качества с впечатляющим сроком эксплуатации. Большой минус в копилку – дороговизна и прихотливость моделей к качеству дров.

Тепловое оборудование чешских брендов Viadrus, OPOP и ATMOS неплохо конкурирует по надежности и качеству автоматизации с немецкими аналогами. При этом чешские дровяные котлы реализуется в среднем на 10 % дешевле немецких моделей.

Модельный ряд практически каждого российского производителя отопительного оборудования включает в себя твердотопливные агрегаты. Наибольшую популярность среди отечественных потребителей завоевала продукция заводов «Теплодар» и ZOTA.

Польские дровяные агрегаты на российском рынке отопительного оборудования представлены в виде обычных тепловых генераторов и пиролизных котлов. Особым успехом пользуются модели SAS, Defro, Orlan и Drewmet. Хотя по производственным характеристикам эти аналоги несколько уступают немецким и чешским брендам, польские агрегаты заслуживают внимания неприхотливостью к качеству дров и относительно демократичной стоимостью.

В коллекциях большинства производителей оборудования для отопления частных домов наряду с классическими моделями, работающими исключительно на дровах, представлены и многотопливные котлы.

НМК Сибирь-Gefest КВО 15 ТЭ

Универсальный вариант отопительного оборудования на дровах, располагает простой конструкцией, оснащен электрическим нагревателем. Модель с тепловой мощностью 15 кВт рассчитана на обогрев домовладений площадью до 150 м². Стальной теплообменник дополнен ТЭНом в 4 кВт. Наряду с обычными дровами в качестве топлива допускается применение каменного угля и евродров. КПД агрегата составляет 75%, вес оборудования – 115 кг. Цены на модель варьируются в диапазоне до 20 000 р.

НМК Сибирь-Gefest КВО 15 ТЭ

Protherm Бобер 20 DLO

Мощность прибора – 19 кВт, соответственно, площадь обогрева составляет 190 м². Предусмотрен чугунный теплообменник, диапазон температуры теплоносителя варьируется в пределах от +30 и до +85°C. Модель отличается высоким показателем КПД, равным к 90,2%. Ориентировочная стоимость котла – 45 000 р.

Protherm

Буржуй-К Модерн-12

Пиролизный котел с механическим управлением располагает мощностью 12 кВт, рассчитан на обогрев здания площадью до 120 м².

В качестве топлива для Буржуй-К Модерн-12 используются дрова, уголь, брикеты, торф и пеллеты

Максимальная температура теплоносителя достигает +95°C. Модель реализуется в дорогом сегменте, цены варьируются в диапазоне 55 000-60 000 р.

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

1. Слесарный набор (разводные, рожковые, накидные ключи).
2. Строительный уровень.
3. Дисковая пила.
4. Отвертка и набор насадок.
5. Маркер.
6. Пистолет для герметика.

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

• Муфта стальная (3 штуки).
• Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
• Металлическая труба для подключения котла.
• Герметик (огнеупорный).
• Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

1. Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.

2. Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

1. Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.

1. Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.

2. Освободите новый котел от заводской упаковки.
3. Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
4. Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).

Нормы пожаробезопасности

Выбор места и особенности монтажа

Дровяной котел для отопления дома устанавливается в техническом помещении с соответствующими условиями:

• для эксплуатации устройств с мощностью более 50 кВт необходимо оборудовать отдельную котельную с принудительной вентиляцией. Требуемая высота потолков помещения – не менее 2,2 м, полезная площадь пространства – минимум 8 м²;
• агрегат небольшой мощности можно установить на общих технических площадях с приточно-вытяжной вентиляцией;
• котел на дровах устанавливают в сухом и отапливаемом подвальном помещении.

Хранилище под дрова оборудуется в смежном помещении.

Для монтажа котельного оборудования выбирают комфортную для обслуживания площадку с удобным доступом к узлам водоподготовки и фильтрации.  Дровяной агрегат устанавливается на ровное основание с твердым негорючим покрытием в виде бетонного пола или поверхности, отделанной кафелем/керамогранитом. Облицовка стен тоже выполняется негорючими материалами.

Монтаж дымохода выполняется при соблюдении пожарных требований с качественной изоляцией всех греющихся элементов при прохождении плит перекрытия и кровельной разделки. Также необходимо установить искрогаситель на оголовок трубы.

Особенности хранения топлива

Для обеспечения жилого дома углем на осенне-зимне-весенний период хозяева должны предусмотреть условия его хранения. При их правильной организации эксплуатация твердотопливного оборудования станет безопасной и будет достигнут максимальный КПД агрегата.

Основные из условий хранения:

• легкость доступа к топливу для транспортировки его к печи;.
• наличие возле дома специального складского помещения и поддержание в нем комфортных условий;
• хорошая освещенность и достаточная вентиляция для проведения погрузочно-разгрузочных работ и др.

При полной загрузке склада топливом на весь холодный период должно выполняться главное условие его хранения – он не должен потерять свои функциональные (горючие) свойства. Главная слабость каменного угля после добычи и поднятия его на поверхность – это окисление. Чем крупнее его куски, тем больше времени они сохранят свои свойства. Например, уголь фракции более 100 мм может храниться (без потери качества) до 3 лет, а мелкий – меньше 1 года. Последний рекомендуется закупать только на 1 сезон.

Требования к месту и условиям хранения:

• топливо желательно расфасовать в мешки или ящики из дерева;
• в помещении (кроме времени погрузки-разгрузки) должно быть темно;
• если уголь засыпается в специальную яму, то его нужно утрамбовать для снижения воздушной прослойки;
• если топливо хранится во дворе, то его желательно закрыть крышкой или плотной полиэтиленовой пленкой;
• помещение под склад должно быть объемным: годовая потребность угля (для 100 м² площади – 4 м³ топлива) + проход + 5 % запаса;
• склад должен быть оборудован дренажными системами для отвода: грунтовых, талых, дождевых вод.

Запрещения к месту расположения помещения хранения:

• его нельзя оснащать коммуникациями: электрическими линиями, газопроводом, теплоцентралью;
• оно не должно находиться над подземными: трубопроводами, газопроводами, электрическими кабелями и т.п.

Поэтому мелкие кусочки необходимо хорошо уплотнять, не оставляя воздушных прослоек, чтобы избежать самовозгорания.

Топливо для котлов длительного горения

Потребуются определенные марки мягкого угля с низким уровнем шлакования. Предпочтительнее длиннопламенный уголь с фракцией Т 25 мм. На выставках работа автоматических котлов длительного горения демонстрируется именно на этом типе «черного» топлива. В этом случае получается красивое пламя с большими и длинными языками.

Однако, как только потенциальный покупатель пытается выяснить марку угля, представители компаний уверяют, что котел работает на польском угле, который называется ЭКО-ГОРОШЕК. И заверяют: котел и на нашем угле отработает также красиво, а главное — эффективно и экономно.

На практике дело обстоит иначе:

• котел покупают и устанавливают;
• на местном рынке приобретают доступный уголь без упора на его качество;
• и ожидаемого костра «как на выставке» не получают.

Объясняется все просто. Данный котел не предназначен для работы на абы каком угле. В Польше уголь продается в сортировочных мешочках, уже отсеянный/просеянный с указанием калорийности и нужной фракции, которая подходит для конкретного типа котла. «Сортовой» уголь обойдется дороже (на 20-30%), чем тот, что продается на местном рынке. Однако польский уголь горит ярким пламенем, обладает высоким КПД и отличной теплотворностью.

Разновидности котлов на дровах

Выпускаются агрегаты следующих типов:

1. Классический. Самый простой вариант. По способу сжигания топлива напоминает печь. Дрова подкладываются каждые 4 часа. Есть возможность энергонезависимого исполнения.
2. С верхним горением. Имеет вертикально ориентированную топку большого объема с подвижным воздуховодом. Дрова поджигаются сверху, кислород подается строго в зону пламени, в результате одной закладки хватает на сутки. За это данный агрегат и все последующие называют котлами длительного горения. Возможно энергонезависимое исполнение.
3. Пиролизный. В условиях нагрева и ограниченного поступления воздуха дрова разлагаются на смесь горючих газов, сжигаемую в смежной камере. По характеристикам это лучший вариант: экономный (КПД = 95%), оставляет минимум золы, дает чистый выхлоп и позволяет регулировать мощность. Одной закладки хватает на 30 часов. Недостаток у этой и последующих разновидностей – энергозависимость.
4. Пеллетный. Использует топливо в виде калиброванных гранул, получаемых путем прессования опилок, жмыха и прочих отходов. Материал засыпается в бункер, откуда шнековым питателем подается порционно на специальную горелку. От скорости поступления (регулируется контроллером) зависит мощность. Длительность горения на одной закладке определяется объемом бункера.
5. С принудительной подачей воздуха. Устроен подобно классическому, но есть возможность перекрыть подачу кислорода. Отопитель переходит в режим ожидания, при возобновлении работы вентилятора (по сигналу термодатчика) пламя снова разгорается. В результате отопитель работает по схеме «старт-стоп», что позволяет продлить работу на одной закладке до 12 часов.

Применяют две разновидности теплообменников:

1. Сварные стальные. Относительно дешевый, но недолговечный вариант.
2. Литые чугунные. Служат на 60% дольше, но обходятся дороже.

Паровой котел на дровах может оснащаться ТЭНами. Если пользователь после прогорания закладки новую не положит, автоматика включит электроподогрев, предотвращая замерзание рабочей среды.

Выпускаются модели с 2 контурами. Второй – водогрейный. Теплогенератор выполняет 2 функции: обеспечивает работу систем отопления и ГВС.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

• Установить теплообменник на дымовую трубу – самый простой вариант;
• Соорудить вокруг корпуса котла сплошную водяную рубашку;
• Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель.
Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Виды автоматических котлов

Источник фото: steplo-trend.ru

В зависимости от типа горючего автоматические котлы длительного горения разделяются на такие виды:

1. Работающие на пеллетах.
2. Угольные теплогенераторы.
3. Работающие на древесной щепе.
4. Универсальные агрегаты.

Для первой группы используют в качестве топлива пеллеты, которые представляют собой цилиндрические гранулы из древесных отходов. Такие котлы универсальны, поскольку в них можно загружать всевозможные отходы, включая щепу, лузгу подсолнечника, солому и др.

Пеллетное устройство характеризуется полной автоматизацией, поэтому участие человека в его работе требуется не чаще 1-2 раз в 7 дней. При этом такие теплогенераторы демонстрируют следующие достоинства:

1. Максимальный процент КПД — до 90%.
2. Полная автоматизация. Ее обеспечивает автоматический регулятор тяги для твердотопливных котлов.
3. Соответствие экологическим нормам и стандартам.
4. Чистота эксплуатации.

К недостаткам варианта относят дороговизну оборудования и обслуживания, а также важность хранения сырья в сухой постройке. В противном случае оно отсыреет

Генераторы на угле и щепе работают по схожему принципу, поскольку они оборудованы аналогичным шнековым механизмом, загружающим топливный материал в соответствующий блок по команде. Отличия затрагивают только конструкцию самого шнека: в угольных системах он более крупный, что способствует высоким показателям КПД.

Для бесперебойной работы угольных систем важно выбирать горючее с правильной влажностью и качеством. Все котлы, работающие на угольном топливе, обладают опцией измельчения сырья, поскольку загруженная древесина может иметь разную фракцию и длину

Для оптимизации размеров между местом хранения топлива и шнеком устанавливается специальный измельчающий нож. Его работа зависит от электрического двигателя.

Существуют и универсальные установки, которые функционируют на любом виде твердого топлива. Т.е. для обогрева домов можно использовать как уголь, так и дрова. Подобная возможность обусловлена наличием дополнительного резервуара для хранения и погрузки поленьев.

За счет сложного исполнения процент эффективности снижается до 80-85%, т.к. агрегат работает в режиме твердотопливного котла.

Современные производители стараются сделать свои установки максимально функциональными и производительными, поэтому отдельные модели способны работать даже на угольной пыли и лузге семечек.

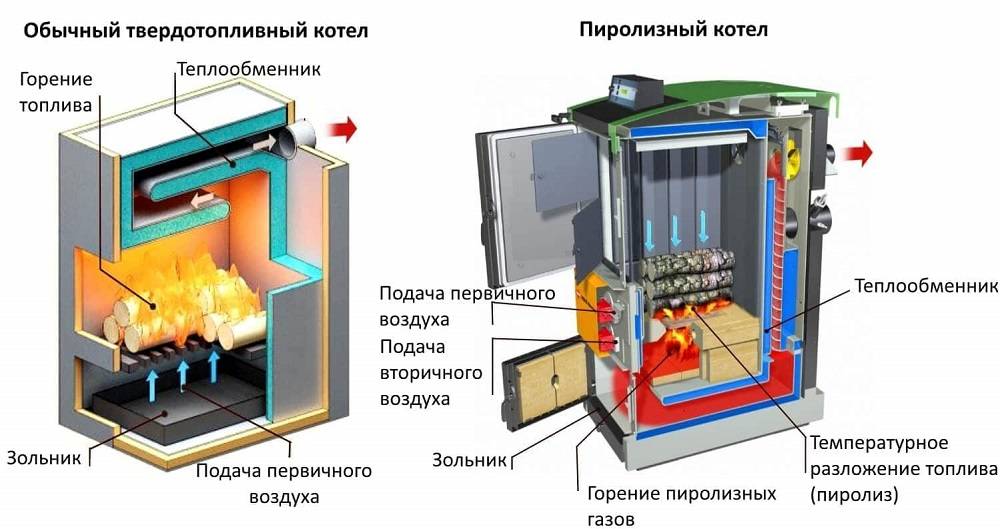

Принцип работы

Устройство дровяных котлов простых модификаций напоминает буржуйку с водяным контуром. В них в результате сгорания дров в топке нагревается теплоноситель, он циркулирует в системе отопления. Несмотря на большой расход топлива, эффективность подобных агрегатов не впечатляет из-за неполного сжигания ресурса.

Новое поколение дровяных котлов с функцией длительного горения для отопления дома располагает более сложной конструкцией по сравнению с предыдущим решением. Оборудование работает по следующему принципу:

1. В котел загружают большой объем дров, начальный этап сжигания которых происходит в камере газификации. Здесь дрова не горят, а тлеют, так как поступление воздуха в камеру ограничено, что позволяет регулировать интенсивность горения. При этом образуется тепло, под воздействием которого вода в теплообменнике нагревается.
2. При тлении дров выделяется дым с содержанием горючих газов, эти образования попадают во второй отсек, который является одновременно и зольником, и камерой сжигания. Здесь происходит дожигание газов при достаточном поступлении кислорода, подача воздуха в этот отсек не ограничена. Так как наблюдается высокая температура горения газовоздушных масс, происходит эффективный нагрев воды в теплообменнике.

Из-за высокой температуры горения в камере сжигания происходит очищение дыма от горючих образований и золы, что обуславливает достойный уровень экологичности устройств нового поколения.

Установки с функцией длительного горения оснащены следующей системой автоматики:

• датчик температуры. Прибор регулирует работу вентилятора для подачи первичного воздуха;
• датчик давления. Подает сигнал о превышении показателей нормы;
• датчики давления воды в системе.

На эффективность твердотопливных установок влияют, в том числе, вид и качество топлива. В дровяной агрегат нельзя загружать торфяные брикеты или уголь, это негативно отражается на продуктивности устройства. Также отмечают, что при использовании древесины хвойных пород и плохо просушенных дров котел подлежит частой чистке.
