Электрический теплый пол под линолеум: преимущества системы и руководство по монтажу. Теплые полы электрические под линолеум

Кабель или инфракраснаяплёнка под линолеум

Нагревательныйкабель укладывается на гидро-теплоизоляцию поверх армирующей сетки изакрепляется, затем заливают бетонной стяжкой. Это значительно повышает уровеньпола. Это обязательно надо учитывать.

Длялинолеума важен температурный режим. Поэтому надо установить температурунагревательного кабеля в пределах 22-25 градусов этого хватает для комфортныхощущений человека, а также не повредит напольному покрытию.

Инфракраснаяпленка не нуждается в стяжке, потому что она излучает инфракрасные лучи

Но длянеё важно чтобы основа на которую она укладывается была максимально гладкой.При продавливание, она быстро выйдет из строя

Инфракраснаяпленка незначительно нагревается и по этому хорошо сочетается с линолеумом,которому опасен перегрев.

Инфракраснаяпленка мало тратит электроэнергии при обогреве

Нагревательный кабель в рулоне (мат) и инфракрасная пленка

При укладкипо деревянным перекрытиям или основаниям-высокая степень пожарной безопасности

При укладкиинфракрасной пленки, уровень пола увеличится на пару миллиметров.

Главноепреимущество такого способа при укладке по деревянным перекрытиям илиоснованиям – высокая степень пожарной безопасности конструкции.

Но надо незабывать что инфракрасные полы дорогие, а монтажные работы более точные.

Инфракраснаяпленка больше подходит для укладки под линолеум. Но и нагревательный кабельможно использовать, хотя монтаж очень трудоемкий и по высоте напольный пирогвыше.

Разновидности теплого пола

В использовании технологии «теплого пола» накоплен обширный практический опыт. Сегодня строители, профессионалы используют разные виды таких систем. Какие из них наиболее подходят для укладки под линолеум? Чем они друг от друга отличаются?

Виды теплого пола.

Водяной пол. Система представляет собой конструкцию обычных обогревательных элементов. Но расположены они не вдоль стен, а в полу. Тепловой носитель — горячая вода или антифриз. Система включает нагреватель, циркуляционный насос и трубы, распределенные по всей площади. Изменения температуры производятся с помощью регулятора и устройства контроля. Нагреватель может быть газовым, электрическим и даже дровяным. Это зависит от системы отопления дома.

Среди преимуществ специалисты отмечают высокой инерционность системы. Прогревание идет долго, но и теплоотдача тоже происходит длительное время. Укладка линолеума только усилит эффект поддержания оптимальной температуры пола.

При укладке под линолеум покрытие и систему отопления разделяет песчано-цементная стяжка.

Водяной теплый пол отлично сочетается с линолеумом

Электрический теплый пол. Конструкция представляет собой нагревательный элемент в виде кабеля, терморегулятор и монтажные приспособления. Устройство проще, чем водяные системы и обходится дешевле. Система эффективна в помещениях с площадью не более 30 кв. метров.

Кабель располагается между ровной основой и цементной стяжкой. Электрический «теплый пол» не зависит в работе от основной отопительной системы и будет поддерживать температуру воздуха в помещении даже при отключении центрального отопления.

Электрический теплый пол не рекомендуют использовать вместе с линолеумом, однако иногда это все же возможно

Однако под линолеум такую конструкцию использовать не рекомендуют из-за особенностей монтажа. Если же такая ситуация запланирована, выбор должен пасть на высококачественный материал. В обратном случае во время эксплуатации могут появиться неприятные запахи, деформация напольного покрытия.

Кроме того, система создает магнитное поле. Каково его влияние на здоровье человека, до конца не выяснено. Свойства электромагнитного поля усиливают скопление пыли и как следствие, необходимость дополнительных влажных уборок.

Инфракрасный пол. Представляет собой инновационный пленочный вид нагревателей. Разноречивые мнения об эффективности такой системы, скорее, связаны с ее недавним появлением на рынке строительных материалов. Преимущества системы говорят сами за себя:

обогрев локальных зон;
воздействие непосредственно на поверхности нагреваемых предметов без высушивания воздуха в помещении;
нет необходимости в специальной консервации в периоды отсутствия жильцов;
экономия электроэнергии;
быстрота монтажа, демонтажа;
безопасность в сравнении с электрическими и водяными системами.

На инфракрасный теплый пол можно положить линолеум

Кроме того, пленочная конструкция «теплого пола» — оптимальный вариант монтажа под линолеум. Но при условии, что температура нагрева не будет превышать +28 градусов Цельсия.

Меры безопасности и советы по эксплуатации

Инфракрасные теплые полы являются оптимальным вариантом дополнительного обогрева при использовании линолеума в качестве напольного покрытия. Проводя монтажные работы, не пренебрегайте следующими мерами и советами:

Если суммарная мощность проложенной в помещении ИК-пленки составляет более 3 кВт, советуем не полениться и проложить от электрического щита отдельную линию;
Обязательно установите автомат защитного отключения – он защитит электросеть от перегрузок в случае аварии и поможет отключить теплые полы для проведения ремонта;
Не используйте старые и поврежденные провода, внимательно оценивайте качество электроизоляции, следуйте правилам безопасности при работе с электроприборами;
Не допускайте перегрева линолеума – каким бы они ни был дорогим и надежным, но из-за перегрева он может потерять свои качества. Также возможна потеря цвета.

Воспользовавшись нашей инструкцией, вы сможете быстро и без особых усилий проложить в комнатах инфракрасные теплые полы и постелить линолеум.

Какие виды линолеума можно использовать?

Мы привыкли считать, что линолеум – это тонкое виниловое покрытие, в составе которого преобладают химические компоненты. Но это не совсем так. На современном рынке существует 5 групп этого материала:

натуральный (мармолеум) – полностью безопасный, натуральный материал, который отличается долговечностью, огнеупорностью, антистатичностью;
линолеум ПВХ (виниловый) – наиболее популярный и недорогой, при нагревании может источать неприятный запах;
алкидный (глифталевый) – выпускается на тканевой основе, имеет высокие теплоизоляционные свойства. С течением времени (особенно при нагреве) способен заметно деформироваться;
нитроцеллюлозный (коллоксилиновый) – тонкий однослойный материал с хорошей влагостойкостью, но существенным недостатком – быстрой возгораемостью;
резиновый (релин) – двухслойный линолеум, имеющий в своем составе частицы резины, битум, синтетический каучук. Плохо переносит нагрев и редко применяется в жилых помещениях.

Судя по этим характеристикам, далеко не все виды линолеумов подходят для укладки на теплую основу. Наиболее оптимальным выбором является натуральный линолеум, чуть хуже – линолеум ПВХ. Алкидные, нитроцеллюлозные и резиновые материалы для покрытия на нагреваемые основания используются редко.

Вариант #1 — натуральный «мармолеум»

Если вам позволяет бюджет, отдайте предпочтение натуральному линолеуму. Он выполняется из природных компонентов: льняного масла, сосновой смолы, измельченной пробки, известкового порошка, натуральных красителей. Соответственно, при нагреве, этот тип линолеума не способен выделять в воздух вредные вещества. И это самый главный довод в пользу мармолеума, как покрытия для теплого пола. Кроме абсолютной безопасности, натуральный линолеум при нагреве полностью сохраняет свои размеры и не деформируется. Он огнестоек и в случае пожара не способствует распространению огня. Мармолеум не меняет свой цвет со временем и не выгорает на солнце.

Мармолеум начинает размягчаться уже при 27°C, поэтому мощность теплого пола под ним не должна превышать 60Вт/м2

Вариант #2 — виниловый линолеум (ПВХ)

Мармолеум, хоть и хорош, но пока еще не слишком распространен на наших прилавках. Поэтому, если вам не удалось его найти, можно обойтись и «малой кровью» — приобрести для теплого пола линолеум ПВХ. Лучше всего использовать для этих целей не бытовой, а коммерческий или полукоммерческий виды, которые отличаются более высокой прочностью и лучшими эксплуатационными свойствами. Сразу откажитесь от материала на теплоизолирующей основе. Он будет препятствовать прохождению тепла от нагревательных элементов в помещение, чем значительно уменьшит эффективность системы теплого пола. Выбирайте линолеум на тонкой тканевой основе или совсем без нее. Используя виниловый линолеум, помните о его синтетическом происхождении. Первое время при нагревании даже качественный винил выделяет неприятный запах, который исчезает по прошествии нескольких недель.

Между тонким виниловым линолеумом и инфракрасными обогревающими матами обычно укладывают фанеру или ДВП — для выравнивания поверхности и предотвращения деформаций покрытия

Виды электрического теплого пола под линолеум

Существует основных три типа электрических теплых полов:

Виды нагревательных элементов электрических теплых полов

Нагревательный кабель, который укладывается в виде зигзагов и заливается цементно-песчаной стяжкой;
Нагревательные маты, покрытые тонким слоем стяжки из цементного раствора или клеящей смеси, в которых тонкий нагревательный кабель изначально уложен «змейкой» и закреплен на специальной сетке;
В виде пленочного нагревательного элемента, который монтируется «сухим» способом. Такой электрический теплый пол еще называют сверхтонким или инфракрасным.

Практически любой из перечисленных выше видов можно использовать под линолеум. Хотя каждый из них имеет свои особенности и способы монтажа, которые мы и рассмотрим, для того чтобы определиться, какой же из них будет оптимальным в конкретных условиях вашего дома или квартиры.

Монтаж тёплого водяного пола под линолеум

Отличное сочетание водяного тёплого пола и бетонного основания, хотя финишное покрытие из линолеума — не является хорошим вариант в данном случае. При желании, уложить такой материал можно, но он должен иметь высокое качество и быть не сильно толстым.

Процесс монтажа тёплого пола на бетон под линолеум следующий:

Продумать схему укладки — улитка или змейка.

Закупить нужный стройматериал, это:

полиэтиленовая плёнка, имеющая толщину 150 мкр;
полистирол (толщина плит 20 мм), лучше с бобышками;
арматурная сетка;
демпферная лента;
коллекторы, входной и выходной;
труба из сшитого полиэтилена.

Произвести гидроизоляцию. На подготовленное бетонное основание укладывается гидроизоляционная подложка из полиэтиленовой плёнки, полосы проклеиваются скотчем.

Настелить теплоизоляционный слой — полистирольные листы с бобышками. Бобышки нужны для простоты крепления труб тёплого пола. Листы фиксируются к поверхности с помощью крепежей.

Если плиты гладкие, то на них устанавливается армированная сетка, на которую будут крепиться трубы.

Установить коллектор. Он крепится к стене, в дальнейшем к нему будут подсоединяться трубы.

Наклеить демпферную ленту. Она клеится на стены, в местах их стыка с полом по всему периметру.

Произвести монтаж нагревательных элементов. Трубы укладываются шагом от 10 до 30 см, от размера зависит теплоотдача конструкции. Средний расход полиэтиленовой трубы — 5 метров на 1 м2 площади. Трубы располагаются между бобышками и фиксируются ими. При отсутствии бобышек на плите, трубы крепятся на армирующую сетку или фиксируются клипсами-зажимами, которые заранее установлены на бетонном полу.

Подключить и проверить прибор отопления. Трубы подсоединяются к коллектору, один край к входному, другой к выходному, а крепление смесительного узла производится к коллекторному шкафу. Система наполняется водой и проводится опрессовка.

Уложить арматурную сетку. Она кладётся поверх полистирольных листов с проложенными трубами. Цель — укрепление бетонной стяжки, в которой будет спрятан тёплый пол.

Залить бетонную стяжку. Минимальная её толщина 40 мм, бетон должен полностью закрыть трубы. Необходимо дать цементу подсохнуть, прежде чем на него стелить половое изделие, на это потребуется не менее месяца.

Осуществить монтаж подложки для линолеума. Используются фанерные листы, которые расстилаются по всей площади.

Уложить финишное покрытие. Линолеум располагается поверх фанеры по всему пола. Материал должен отлежаться, прежде чем устанавливать плинтуса.

Толщина стяжки под тёплый пол

Watch this video on YouTube

Особенности монтажа теплого пола под линолеум из нагревательного кабеля

Электрический кабель для теплого пола поставляется в бухтах, так называемыми нагревательными секциями. Его укладывают на утепленное основание пола зигзагами и крепят к монтажной или армирующей сетке, с таким расчетом чтобы максимально равномерно распределить тепло, а сверху устраивают цементно-песчаную стяжку. Преимуществом этого вида электрического пола является то, что увеличивая или уменьшая расстояние между витками можно изменять мощность нагрева. Кроме этого сам нагревательный кабель обойдется дешевле, чем нагревательные маты или пленочные элементы. Недостатками можно считать более сложный и трудоемкий монтаж и необходимость относительно толстого слоя стяжки.

Порядок работ при монтаже кабельного теплого пола под линолеум

Прежде, чем приступить к работам по монтажу теплого пола из нагревательного кабеля, как впрочем и других его видов, необходимо подготовить поверхность основания пола: очистить от пыли и отслоений, заделать щели, а при необходимости и выровнять.
Рассчитать необходимую мощность теплого пола и приобрести требуемую для этого длину кабеля и термостат. Составить схему расположения кабеля с учетом того, что расстояние между его витками должно быть минимум 7,5 см, до мебели – 10 см, а нагревательных приборов – не менее 20 см. Выбрать место на стене для размещения термостата.
На основание уложить гидроизоляционный материал, размеры которого должны быть такими, чтобы можно было сделать припуски на стенах с учетом толщины утеплителя, кабеля и высоты стяжки над кабелем. В месте соприкосновения стен и будущей стяжки, для компенсации ее расширения при застывании, по периметру, приклеить демпферную ленту.
Уложить теплоизоляционный материал. Если основание уже было утеплено раньше, то достаточно будет уложить пенофольгированный материал, толщиной 0,5 см. Если же основание холодное, то слой утеплителя должен быть не менее 5 см. Лучше всего, для этого подойдет экструдированный пенополистирол или, по-другому, пеноплекс. Для балкона или лоджии этот слой должен быть увеличен до 10 см.
Если в качестве утеплителя используется пеноплекс и поверхность утеплителя ровная, с перепадами высоты не более 2-3 мм, то сверху по нему можно укладывать нагревательный кабель. Но лучше всего, по утеплителю уложить сначала теплоотражательный материал: фольгу или пенофольгированный материал. Если же поверхность получилась недостаточно ровной или в качестве утеплителя используется обычный пенополистирол (пенопласт), то лучше сверху по теплоизоляционному слою сделать черновую армированную стяжку, а после ее высыхания уложить на нее фольгу.
Монтаж нагревательного кабеля осуществляется в соответствии с ранее составленной схемой. Кабеля не должны быть расположены ближе 7,5 см друг к другу или пересекаться. Их изгибы должны быть плавными, а положение фиксируется с помощью специальной монтажной ленты.
На стене, на высоте около 1 м от пола монтируется терморегулятор (термостат). Предварительно, в стене делаются штробы: для кабелей подачи напряжения и заземления, а также кабеля температурного датчика, который помещается в гофрированную пластиковую трубу.
Гофрированная труба с температурным датчиком монтируется с таким расчетом, чтобы датчик находился на расстоянии 0,5-1 м от стены. Изгиб гофры в месте перехода «стена-пол» должен быть плавным, чтобы не произошло повреждение кабеля.
Соединение нагревательных и силовых кабелей выполняется с помощью соединительных муфт. Кабели соединяются в одну систему, которая обязательно должна иметь подсоединение к заземляющему контуру.
После окончании монтажа системы кабельного теплого пола делается визуальная проверка целостности всех элементов и правильности их соединения. После чего выполняются замеры целостности цепи и сопротивления изоляции с помощью тестера и мегомметра (сопротивление изоляции должно быть не менее 10 МОм.
Делается цементно-песчаная стяжка, толщина которой должна быть такой, чтобы нагревательные кабели были защищены слоем не менее 3 см. После высыхания стяжки, если ее поверхность достаточно ровная (отклонения не более 2-3 мм), то на неё можно укладывать линолеум. Если же имеются большие отклонения от плоскости пола, то лучше ее выровнять с помощью самовыравнивающейся смеси и только после этого укладывать линолеум.

Нагревательные маты

Электрические нагревательные маты представляют собой тонкий нагревательный кабель уложенный «змейкой» с шагом 5-7 см на основание из полимерной сетки шириной 50 см. Благодаря этому их проще монтировать, чем обычный нагревательный кабель, они имеют меньшую толщину. Кроме того, для них достаточно стяжки толщиной 0,5-1 см, которую можно сделать с помощью раствора клеевой смеси для плитки или самовыравнивающейся смеси. Правда стоимость готовых матов несколько выше, чем кабеля.

Подготовка и теплоизоляция основания пола выполняется практически также, как и в предыдущем случае.

Маты раскатываются, укладываются и крепятся к основанию с помощью клейкой ленты по заранее составленной схеме. Расстояние между матами должно быть 5-10 см, до стен и других предметов – 15-20 см.

Соединение кабеля матов осуществляется с помощью муфт, толщина которых больше толщины кабеля, поэтому, чтобы они не выступали над поверхностью матов, под них в утеплителе необходимо сделать выемки. Это же относится и к гофрированной трубе с термодатчиком. Для того, чтобы она не выступала над поверхностью матов, под нее необходимо выбрать канавку в теплоизоляционном материале основания.

После укладки и соединения матов, делается проверка целостности кабеля и изоляции и выполняется стяжка. Лучше всего это делать раствором самовыравнивающейся смеси. Когда стяжка высохнет можно укладывать линолеум.

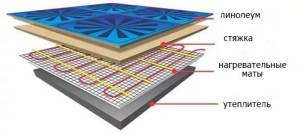

«Пирог» электрического теплого пола с использованием нагревательных матов

Разновидности линолеума

Данный материал может быть нескольких типов, рассмотрим особенности каждого.

Виниловый (ПВХ). Пожалуй, самый дешевый вариант, имеющий некоторые ограничения, которые касаются температуры нагрева. Так, зачастую не может нагреваться больше 28-ми градусов. Если вы планируете применять такой линолеум для теплого пола, то должны быть предельно осторожным, а также перманентно контролировать температуру нагрева.
Однослойный. Достаточно дешевый и тонкий, а оттого и непрочный материал. Его, как правило, применяют в грязных местах, где необходима частая замена. Укладка производится без стыков, а для заваривания нахлестов используют специальные приборы.

Глифталевый. Его главная особенность – это слой прочного глифталевого лака на поверхности. Что касается эксплуатационных качеств данного линолеума, то по ним он полностью отвечает всем современным нормам. Лучший вариант при оборудовании системы теплого пола. Хотя имеется один минус – это высокая стоимость.

Резиновый. Бюджетный вариант, который крайне редко применяется в жилых комнатах, так как имеет низкое качество. Тем не менее, может быть использована для теплого пола.

Утепленный. Мы говорим о толстом и дорогостоящем материале, у которого при этом достаточно низкая теплопроводность. Нежелательно его применение поверх теплого пола, так как он снижает эффективность работы системы отопления.

Виды утеплителя

Можно использовать следующие виды утеплителя, чем утеплить пол под линолеумом:

пеноплекс;
изолон.

Утеплитель пеноплекс выделяется прочностью и длительным сроком эксплуатации. Данный материал часто применяется для утепления различных поверхностей. Толщина этих плит небольшая, поэтому подъем уровня пола происходит на незначительную высоту (подробнее: «Как утеплить пол пеноплексом – проверенные способы»).

Изолон – это пенополиэтилен с закрытой ячеистой структурой. Обладает прекрасными характеристиками:

высокие показатели теплоизоляции;
пароизоляционные качества;
водонепроницаемый;
безопасен;
долговечен.

К тому же стоимость изолона невысокая.

Существует два вида: не фольгированный и фольгированный утеплитель под линолеум.

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Монтаж инфракрасного пола

Инфракрасный пол под линолеум монтируется по следующей схеме:

Определение габаритов предполагаемой зоны обогрева, из которой исключаются площади с постоянным расположением мебели, и крупной бытовой техники.
Производятся расчеты и закупка инфракрасной пленки согласно рассчитанной обогреваемой площади.
Подготовка основы: демонтаж старого покрытия и заливка выравнивающей стяжки при больших неровностях, или наливного пола при относительно ровной поверхности.
Укладка рулонного изолятора – пенофола фольгированной стороной вверх. Для квартиры достаточно материала с толщиной 2 мм. Если помещение находится над подвалом или цокольным перекрытием, оправданным решением будет укладка фольгированного пенополистирола.
Укладка обогревателя контактной полосой в сторону плинтуса с обрезанием лишней части и медной полосой вниз. Отступ от стен делается на расстоянии 5 см, а «отрез» не должен превышать 7-12 м. (зависит от ширины пленки). Отрез фиксируется к экрану при помощи скотча или мастики, и укладывается следующий с шагом 10 мм, пока не заполнится весь нагревательный контур.
Монтаж температурных датчиков. Их размещают под пленку в 30 см. от края, прикрепив мастикой к экрану. При монтаже теплого пола данного вида, датчиков должно быть размещено достаточное количество, чтобы облицовка была надежно защищена от перегрева.
Монтаж обжимной клеммы на контакты пленки, которую нужно ориентировать ближе к плинтусу, так как там проходит силовой кабель, связывающий контакт с управляющим блоком. Все они должны быть изолированы битумной изоляцией.
Прокладывание силовой линии от контактной клеммы до блока управления. Одновременно к нему подводятся кабели от датчиков температуры.
Подключение блока управления со всеми подсоединенными к нему проводами к электросети.
В качестве дополнительной защиты перед укладкой покрытия настилается слой полиэтиленовой пленки.
Укладка линолеума.

Экономичность, простота монтажа и удобства электрического инфракрасного пола с линолеумом связаны с некоторыми сложностями совместимости материалов нагревателя и покрытия. Подготавливаясь к устройству теплого пола с линолеумом, нужно подбирать только качественные материалы, которые позволят работать системе обогрева в заданных режимах долгое время без ухудшения свойств покрытия. Сам процесс непродолжителен по времени, но требует внимательности и соблюдения четкой последовательности операций от начала работ до их завершения.

В заключение

Мы рассмотрели, как можно сделать электрический теплый пол под линолеум своими руками тремя разными способами. Каждый из них имеет свои преимущества, недостатки, особенности монтажа и может быть оптимальным вариантом в том или ином конкретном случае. Но какой из способов вы не выбрали, помните, что в любом случае линолеум не должен нагреваться выше 30⁰С. Кроме этого, следует помнить, что первые две недели ПВХ-линолеум может выделять неприятных запах, даже без нагрева, поэтому необходимо интенсивно проветривать помещение и нахождение там людей нежелательно. Если же и после истечения этого времени, при нагревании из линолеума будет выделятся неприятный запах, то возможно этот вид не подходит для покрытия теплого пола и его придется заменить другим или ламинатом.
