Виды и монтаж греющего кабеля для водопровода внутри трубы

Стоит ли устанавливать терморегулятор

В наше время вопросы экономии средств семейного бюджета выходят на первый план, поэтому переплачивать никто не будет, а это означает, что без терморегулятора работа системы подогрева водопроводных труб окажется неэффективной и затратной. Терморегулятор включает систему при температуре +3 градуса и выключает ее при температуре +13 градусов.

При подаче воды из скважины, ее температура не достигнет значения +13 градусов, поэтому система будет работать круглый год. В летний период обогрев можно взять и отключить, а вот весной и осенью, когда сохраняется большая вероятность заморозков, этого не сделаешь.

Как ни крути, а в любом случае терморегулятор просто необходим. Если на нем выставить температуру отключения порядка +5 градусов, то за электрическую энергию придется платить мизер. Кроме этого, заметно увеличивается долговечность системы обогрева, поскольку кабеля имеют определенный рабочий ресурс. Чем меньше они будут работать, тем более на максимуме, тем на дольше их хватит.

Греющий кабель для водопровода — схема подключения к терморегулятору

Естественно, что в таком случае придется правильно расположить датчик температуры. Он должен плотно прилегать к трубе, но при этом его следует надежно изолировать от самого нагревательного элемента.

Как правило, терморегулятор устанавливается в помещении. Подключается устройство к домовому электрощитку посредством защитного автомата, ампер на 6 и УЗО, с током утечки не больше 30 мА.

Греющий кабель подключается к определенным клеммам, расположенным на корпусе терморегулятора. Если включено несколько кабелей, то их подключают параллельно. Датчик температуры подключается на другие контакты. Как правило, на корпусе прибора имеется соответствующая маркировка, а в паспорте имеется схема подключения, поэтому разобраться совсем не сложно. Если на приборе маркировки нет, то такое изделие лучше не покупать, поскольку оно не соответствует всем требованиям. Скорее всего, что его изготовили не законно.

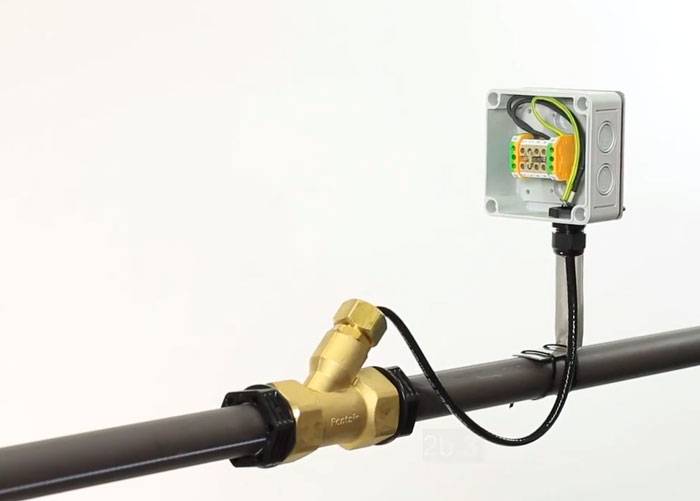

Как смонтировать саморегулирующийся греющий кабель внутрь водопроводной трубы

Watch this video on YouTube

Подключение греющего кабеля

Watch this video on YouTube

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.Случается так, что суровыми зимами промерзают даже заглубленные участки. Проживание в доме без автоматической подачи воды из скважины становится менее комфортным, а порой и невозможным. Приходится проводить авральные ремонтные работы

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Какие типы существуют

Даже в пределах своего класса различные модели греющего кабеля внутри трубы имеют небольшие, но важные различия.

Обычно мы спрашиваем диаметр трубы, длину обогреваемого участка, т.е. сколько нагревательного кабеля вы собираетесь проложить внутри трубы. Есть ли изгибы, нет ли незапланированных изгибов и прямых изгибов на 90°. Если да, то на каком расстоянии от впускного отверстия. В каком режиме должна работать система и каковы условия.

Саморегулирующиеся нагревательные кабели различаются по мощности и диаметру, даже если разница составляет 1,5 мм. Есть различия по жесткости, и внешнему изоляционному материалу: пищевой или бытовой.

Например, если у вас классический стандартный бытовой водопровод, то достаточно приобрести греющий кабель небольшой мощности. Даже минимальной мощности и экономичного саморегулирующегося кабеля будет достаточно, чтобы растопить окружающий лед, а напор воды очень быстро смоет его.

Более высокую мощность стоит учитывать, если у вас водопроводная труба большого диаметра, например, диаметром 40 и выше, это имеет смысл. Если вам нужен нагревательный кабель в канализации 110 и выше — необходима ещё, более высокая мощность.

Если у вас водопроводная труба небольшого диаметра —  следует искать греющий кабель с минимальным сечением, чтобы он не занимал внутренний диаметр трубы.

Если есть повороты, более мягкий кабель имеет гораздо больше шансов их преодолеть. Для длинных дистанций, от 15 м , жесткости обычно достаточно.

Основные маркировки

10SeDs2-CF -самый экономичный и самый продаваемый нагревательный кабель для помещений

SRF10-2CT самый дешевый отечественный, внутренний нагревательный кабель

15SeDs2-CF -мощный, пищевой, химически стойкий, подходит для труб большого диаметра

До 2013 года сертификация была обязательной для нагревательных кабелей, используемых в пищевых продуктах. Сертификации подлежали только греющие кабели с фторполимерной изоляцией. С тех пор эта сертификация была прекращена.

В настоящее время на рынке представлены модели греющих кабелей внутри трубы с фторполимерной изоляцией (с пищевым покрытием), которые легко пройдут эту сертификацию, и модели из обычного термопластика, полиолефина, которые ее не пройдут.

Маркировка

Несмотря на отзыв сертификата, рекомендуется использовать греющие кабели с фторполимерным покрытием (для пищевого применения) для обогрева пищевых труб и греющие кабели с термопластичным покрытием для бытового применения (например, для труб водоснабжения бани).

Кабель нагревательный саморегулирующийся SRL 16-2CR

Фото: pokupki.market.yandex.ru

Саморегулирующийся нагревательный кабель SRL 16-2CR имеет номинальную мощность на выходе 16 Вт и предназначен для защиты от замерзания. Уникальность GWS / SRL заключается в том, что он регулирует температуру нагревания, а оболочка CR – полиолефин с экраном из луженой меди – обеспечивает защиту кабеля от повреждений и физических воздействий. Автоматическое изменение температуры нагревания кабеля GWS / SRL 16-2CR зависит от изменения температуры окружающей среды. Технология адаптации кабеля незаменима в любых сферах промышленности и быта.

Кабель нагревательный саморегулирующийся SRL 16-2CR

Преимущества:

• Не подвержен замыканиям
• Легко режется и гнётся
• Обладает повышенной безопасностью
• Оплетка из медных луженых проволок
• Внешняя защитная оболочка
• Защита от замерзания трубопроводов
• Простая установка

Виды нагревательных кабелей — резистивный и саморегулирующий

Внутренний или внешний прогрев трубопровода зависит от способа выработки тепла и выполняется устройствами следующих видов.1. Резистивные — состоят из одной или нескольких металлических жил. Одножильные в следствии сложности монтажа используются намного реже. Сложность заключается в том, что требуется закольцовывать цепь в районе источника питания, а исполнить это не всегда представляется возможным.

Двухжильные — с одного конца подключаем к источнику питания, с другого для обеспечения замкнутость цепи устанавливаем контактную муфту.

Нагреваться может как одна жила (вторая только обеспечивает проводимость), так и две. В последнем случае мощность становиться намного выше.

2. Саморегулирующий — греющий кабель предназначенный для прокладки как внутри водопровода, так и снаружи. По принципу работы напоминает предыдущий вид устройств. Отличительной особенностью является способность при изменении температурной нормы самостоятельно регулировать уровень теплоподачи, в следствии чего происходит значительная экономия расхода электрической энергии.

По указанным причинам он отлично подходит для установки на небольших участках магистрали. Ставить термостат при этом не обязательно. Самогреющиеся приспособления кабельного типа, бывают не только с термостатом, но и различными элементами для установки и специальными сальниками — переходниками для протяжки внутри водопровода.

Саморегулирующийся греющий кабель получил более широкое распространение. К недостаткам можно отнести его высокую стоимость.

Разновидности нагревательного кабеля

Для электрического обогрева трубопроводов используются 2 разновидности шнуров:

• резистивные;
• саморегулиремые.

Резистивный

Стабильность рабочих параметров обеспечивает равномерное потребление электроэнергии. Для снижения затрат на обогрев (например, во время оттепелей или в весенне-осенний период) в конструкцию системы подогрева трубы водопровода вводятся датчики и регулятор силы тока.

Обогревающий кабель резистивного типа выполняется с 1 или 2 жилами. Одножильные провода подсоединяются к бытовой сети переменного тока с 2 сторон. Двухжильные изделия комплектуются разъемом для подключения к сети или куском установочного провода с установленной в заводских условиях штепсельной вилкой.

Противоположная сторона шнура закрыта герметичной заглушкой (концевой муфтой). Внутри концевого элемента расположена металлическая вставка, обеспечивающая замыкание электрической цепи.

Конструкция резистивных проводников не предусматривает резки материала на участки требуемой длины. Производители запрещают укладывать излишки провода бухтой, необходимо смонтировать весь имеющийся шнур на участок трубы.

При укладке резистивных элементов запрещается расположение магистралей рядом друг с другом. При близком размещении или пересечении маршрутов прокладки происходит перегрев металлических сердечников и выход изделий из строя.

Саморегулируемый

Принцип работы обогревающего кабеля

Полимерный материал по мере увеличения температуры пропускает ток меньшей силы, что снижает степень нагрева. При охлаждении полимера проводимый ток нарастает, и теплоотдача вещества увеличивается. За счет этой физической особенности материала самогреющий кабель для водопровода автоматически регулирует температуру нагрева трубопровода или переходных муфт.

Шнуры с самостоятельной регулировкой нагрева допускается укладывать внахлест и рядом друг с другом. Предусмотрена возможность нарезки изделия на участки, на внешней оболочке присутствуют насечки, определяющие допустимый размер отрезка.

После отделения требуемого фрагмента требуется установить защитную оконечную муфту. Недостатком изделия является повышенная стоимость (по сравнению с резистивными элементами), но повышенный до 10-12 лет срок службы компенсирует увеличение затрат на покупку материала.

Как выбрать подходящий саморегулирующий провод

Мы поговорили о принципе работы саморегулирующего греющего кабеля. Перейдем к следующему разделу – мы расскажем, как выбрать нагревательный провод по мощности. Для монтажа внутри трубы и снаружи мы будем использовать низкотемпературные образцы, которые нагреваются максимум до +60 градусов. Проводя расчет греющего кабеля, ориентируйтесь на следующие показатели:

Именно количество проводящих путей в кабеле влияет на его максимальную выходную мощность

• Внутреннее расположение при прохождении труб под землей – оптимальная мощность составит 5 Вт на погонный метр;
• Наружное расположение при прохождении труб под землей – в зависимости от глубины залегания, вы можете использовать образцы мощностью 10-15 Вт/м;
• Любое расположение при уличном расположении труб – выбираем тонкий греющий кабель мощностью 20-30 Вт.

Низкотемпературный греющий саморегулируемый кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.

Давайте теперь посмотрим, какой длины можно отрезать саморегулирующий греющий кабель. Мы уже говорили, что его длина – показатель произвольный. Но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80-100 метров, минимальная – 20-30 см. Что касается радиуса изгиба, то он составляет от 6 диаметров.

Стоимость саморегулирующего греющего провода зависит от его мощности, диапазон достаточно большой. Например, цена за метр греющего кабеля 30GSR2 мощностью 30 Вт/м составляет около 210-230 руб. А модификация 16GSR2 мощностью 16 Вт будет стоить 180-190 руб./м. Купить его вы сможете в магазинах сантехники и теплотехники своего города, в том числе и в строительных гипермаркетах.

При выборе саморегулирующего греющего кабеля необходимо помнить, что он бывает двух видов:

Особая двойная изоляция позволяет устанавливать греющие кабели прямо внутри труб. Однако, такой вариант требует более трудоемкой работы

• Технического назначения – он применяется для обогрева водопроводных труб снаружи;
• С безопасной изоляцией – его можно проложить внутри трубы, так как здесь используется безопасная фторсодержащая изоляция.

Покупая тот или иной образец, обязательно уточните у продавца возможность использования греющего кабеля внутри трубы водоснабжения.
Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, годные для обогрева труб и работы в составе теплых полов.

Саморегулирующийся кабель

Саморегулирующийся кабель состоит из двух токопроводящих жил (1), полимерной греющейся матрицы (2), изоляции (3), экранирующей оплетки (4) и защитного термостойкого слоя (5). Кабель способен самостоятельно изменять температуру нагрева и соответственно выходную мощность на разных участках. Как это происходит? При снижении температуры окружающей среды понижается сопротивление матрицы, а количество путей прохождения тока увеличивается, за счет чего увеличивается нагрев и отдача тепла. И наоборот, при повышении температуры «за бортом», сопротивление матрицы увеличивается, а ее нагрев и выходная мощность практически падает до нуля.

Благодаря такому принципу работы провод не греется постоянно на максимальной мощности, а экономит электроэнергию, подогревая только нужные участки. КПД изделия гораздо выше, чем у резистивного. Однако важен следующий момент: так как у саморегулирующегося провода нет термостата, то температуру окружающей среды, при которой он будет начинать нагреваться, необходимо уточнять у продавца, так как разные модели могут иметь разный температурный порог.

Как подключить к сети и выполнить проверку

Подключение греющего кабеля делают к сети с напряжением 220 Вольт. Это делают с применением холодного кабеля. Он состоит из 3 многожильных проводов и вилки. Перед тем как подключить саморегулирующий нагревательный кабель, его необходимо уложить и тщательно зафиксировать. Процесс подключения:

1. Чтобы оголить оплетку, с кончика провода удаляют 70 мм внешней изоляции.
2. Оплетку разматывают и скручивают жгутом, затем загибают в сторону.
3. Для оголения провода снимают 30 мм внутренней изоляции.
4. Чтобы найти жилы, греющую полупроводниковую матрицу немного подрезают, нагревают и снимают. Для нагрева можно использовать фен.
5. На конце нагревательного провода и жгута фиксируют гильзы. Их обжимают. Каждый провод изолируют и закрепляют с помощью нагрева.
6. Чтобы замкнуть кончик внутренней изоляции, надевают термоусадку. Ее зажимают плоскогубцами после того, как она нагреется и даст усадку. Чтобы разделить провода, ее прижимают посередине.
7. Большую термоусадку надевают на шнур питания. Термоусадку маленького размера натягивают на каждый провод по отдельности.
8. В обжимные гильзы вставляют кончики проводов питающего кабеля и обжимают. На оголенный провод с гильзой надевают термоусадку и нагревают.
9. Заземление делают по такому же принципу и соединяют с оплеткой.
10. Предварительно надетую на провод большую гильзу термоусадки продвигают на соединительный участок и фиксируют.

Watch this video on YouTube

С помощью измерения омического сопротивления проверяют резистивный кабель на работоспособность. Итоговое измерение должно совпадать с паспортными данными. Допускается небольшая погрешность. Подключение нагревательного кабеля саморегулирующегося проверяют, подключив его к сети. Если подключение было сделано правильно, то он начнет греть. Еще один способ проверки — измерением тока. Его показатели должны соответствовать техническим характеристикам этой модели.

Как выбрать греющий кабель для обогрева крыши и водостоков?

Как выполнить монтаж СИП кабеля от столба к дому

Как выполнить прокладку силового электрического кабеля в земле

Зачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофре

Как рассчитать необходимое сечение провода по мощности нагрузки?

В чём отличие кабеля от провода и что выбрать

Когда нужно обогревать инженерные сети

Искусственный подогрев коммуникаций влечет за собой дополнительный расход энергоносителей, чаще всего – электричества. В результате увеличивается стоимость содержания частного дома в зимний период. Поэтому стоит перечислить ситуации, когда без обогревательных систем не обойтись:

1. Наружную сеть водоснабжения или канализации необходимо проложить в грунте выше границы его промерзания. Причина – скальная гряда, бетонные конструкции, грунтовые воды и другие подземные препятствия, не позволяющие рыть глубокую траншею.
2. Участок водопровода приходится вести по улице. Наиболее распространенный случай – коттеджи, построенные на свайно-винтовом фундаменте. Поскольку они приподняты над уровнем земли, ввод трубы до нескольких метров в длину зимой подвергается опасности замерзания.
3. На входе трубопровода в колодец или скважину.

Самый практичный способ решения вопроса – установить на опасный участок трубы электрический нагревательный кабель. Утепление – это не панацея, ведь если при сильных морозах протока по магистрали не будет, то внутри все равно образуется ледяная пробка. Надежную работу водоснабжения обеспечит только постоянный прогрев совместно с тепловой изоляцией. Подробнее о применении кабелей рассказывается на видео:

Технические характеристики греющих кабелей

Для выбора греющего кабеля нужно понимать, на какие технические характеристики нужно обращать внимание, а так же понимать, какие есть потребности по обогреву. В этой статье будут рассмотрены основные характеристики греющих кабелей для нужд обогрева водопровода

Мощность греющего кабеля

Первая характеристика, на которую надо обратить внимание, — это мощность греющего кабеля. Она измеряется в ваттах на погонный метр и в зависимости от моделей может быть от 5 до 150 Вт/м

Чем больше мощность, тем больше потребление электричества и больше отдача тепла

Чем больше мощность, тем больше потребление электричества и больше отдача тепла.

Для обогрева водопровода применяются кабели небольшой мощности — от 5 до 25 Вт/м, в зависимости от того, как смонтирован греющий кабель и где проходит водопровод, можно ориентироваться на такие мощности:

• водопровод проложен в земле, кабель внутри трубы — достаточно 5 Вт/м
• водопровод проложен в земле, кабель снаружи трубы — мощность от 10 Вт/м
• водопровод проложен по воздуху — от 20 Вт/м

Труба и греющий кабель во всех случаях должны быть утеплены слоем утеплителя не менее 3-5 мм.

В случае с резистивный греющим кабелем мощность остается постоянной на всем его протяжении и вне зависимости от температуры трубы, а вот саморегулирующийся кабель уменьшает потребляемую мощность и свою температуру, если труба уже прогрета. За счет этого экономится значительная часть электроэнергии, и чем больше рабочая мощность саморегулирующегося кабеля, тем больше ощущается экономия.

Зависимость мощности обогрева от температуры показана на графике.

На графике приведены зависимости мощностей от температуры для пяти различных саморегулирующихся кабелей с разной номинальной мощностью от 15 Вт/м до 45 Вт/м. Наибольшая эффективность от применения таких кабелей получается при использовании в условиях протяженного водопровода, который проходит в очень разных температурных условиях. Чем больше перепад температур, тем больше экономия.

Однако при обогреве небольшого участка водопровода, это не так ощутимо. Если вода подаётся из скважины, то её температура вне зависимости от времени года колеблется от 2 до 6 градусов, а задача греющего кабеля в том, чтобы просто не допустить её замерзания, то есть поддерживать на уровне около +5 градусов Цельсия. Это значит, что греющий кабель будет работать в диапазоне температур от 0 до 5 градусов, разница в мощности при этом составляет всего несколько Ватт (от 2 Вт для маломощного кабеля, до 5 Вт для 45-ваттного кабеля).

Температура греющего кабеля

Вторая важная характеристика — это рабочая температура. По этому показателю все греющие кабели делятся на три категории:

1. Низкотемпературные с рабочей температурой до 65 градусов
2. Среднетемпературные — 120 градусов
3. Высокотемпературные — до 240 градусов

Для обогрева водопровода используются только низкотемпературные кабели, более того они никогда не работают при температурах даже близко подходящих к их максимальным 65 градусам.

Область применения

По области применения кабели делятся на два типа:

1. Пищевой — только его можно применять для монтажа внутри трубы при обогреве водопровода, который используется для бытовых нужд, подачи питьевой воды.
2. Технический — применяется для монтажа снаружи трубы в любых случаях, может монтироваться внутри трубы только тогда, когда вода не употребляется в пищу (например, в системах полива, мойки или отопления).

Греющие кабели используются для подогрева водопровода, кровли, карнизов и других элементов, где нежелательно замерзание воды зимой. Самым простым вариантом являются резистивные греющие кабели, они бывают одножильные и двухжильные.

Саморегулирующиеся греющие кабели используются для обогрева водопровода в тех местах, где он прокладывается выше уровня промерзания грунта — например в местах ввода трубопровода в дом. Саморегулирующийся кабель обладает способностью самостоятельно изменять интенсивность подогрева на разных участках в зависимости от потребности: чем ниже температура обогреваемого объекта, тем сильнее разогревается кабель.

Монтаж саморегулирующегося греющего кабеля можно выполнять разными способами: внутри трубы и снаружи, располагать его вдоль трубы или по спирали.

Терморегулятор — это устройство коммутации электрической цепи, которое используется для включения и выключения нагревательных приборов, таких как радиаторы отопления, греющие кабели в системе тёплого пола или в антиобледенительных системах. Принципиально схема подключения одинакова для всех терморегуляторов.

Способы монтажа

Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.

Наружный монтаж

Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:

• Его простоте и возможности выполнить укладку самостоятельно;
• При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.

В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:

• Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;
• Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;
• Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
• При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
• Средний шаг между витками рекомендован примерно 5 см;
• Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.

Перед монтажом поверх труб, нужно подготовить их поверхность. Металлические трубы нужно очистить от ржавчины и прочих загрязнений. Пластиковые можно обернуть фольгированным скотчем, что обеспечит их равномерное нагревание по всей длине.

Внутренний монтаж

Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа

При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68

Сам монтаж производиться путем ввода кабеля в трубу на нужную длину. Конец, который будет подключаться к сети, выводиться через тройник, который накручивается в месте вывода. Чтобы система была герметичной, следует использовать специальную муфту, элементы которой следует надеть на кабель в порядке, изображенном на рисунке.

Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:

• Трубы не должны иметь механических соединений;
• Кранов;
• Поворотных элементов.

Сферы применения

Саморегулирующийся греющий кабель ( Обзор и тест )

Watch this video on YouTube

Саморегулирующийся нагреватель применяется как в быту, так и в промышленной сфере. Его предназначение — обогрев бытовых и промышленных водопроводов, находящихся как над поверхностью земли, так и под ней.

В нефтегазовой промышленности изделие используется, чтобы поддерживать температуру технологического процесса.

Рассмотрим более подробно самые распространённые сферы применения саморегулирующегося греющего проводника в быту.

Тёплые полы

Самрег используют для обустройства тёплого электрического пола. При монтаже такого пола во всей квартире, в ванной или санузле, поверхность будет прогреваться меньше. Это связано с тем, что в других помещениях обычно существуют ещё источники тепла, да и пол в ванной из плитки, а это холодный материал.

Если применять резистивный греющий кабель, то без установки дополнительного оборудования — терморегулятора и датчика, добиться нужного баланса не получится.

Выход — саморег, при его установке отсутствует надобность в дополнительных приборах. Принцип работы в том, что матрица будет сама регулировать равномерность нагрева пола.

Водопровод

Для избегания промерзания воды в трубах зимой, саморегулирующим проводником обматывается вентиль водопровода. Вентиль имеет сложную форму, поэтому провод не соприкасается с каждой частью металла.

При установке резистивного греющего кабеля, он будет нагревать ещё воздух. Но если установить саморегулирующийся провод, то проводник будет греться только в тех местах, где соприкасается с металлом. Ведь его принцип работы заключается в эффективности теплоотдачи.

Канализация

Канализация замерзает редко, так как трубы расположены под уклоном, жидкость в них не застаивается, а протекает. Однако, при неисправностях узла спуска, вода движется медленно, может замёрзнуть по пути. Ледяные слои будут наслаиваться друг на друга, в конце концов, займут всё пространство.

Самый простой вариант обогрева канализации частного дома — установка саморегулирующего греющего провода, это предотвратит замерзание жидкости в трубах.

Обогрев кровли

Зимой кровля подвергается обледенению, а определить какой участок будет подвержен образованию сосулек сложно. Использование нагревателя с полупроводниковой матрицей позволит обогревать те места крыши, на которых больше льда и воды.

Выбирать нужно вид не подверженный ультрафиолетовым лучам, переносящий высокую температуру, так как летом кровля сильно нагревается.

Обогрев теплиц

Схема отопления теплиц греющем кабелем схожа с  тёплым полом. Это практически тот же нагревательный пол, только уложенный под другое покрытие.

Саморегулирующийся кабель фиксируется к защитной сетке, которая расположена на песчаной подушке. Провод засыпается ещё одним слоем песка, затем монтируется вторая сетка, на которую укладывается плодородный слой.

Если систему обогрева невозможно смонтировать под грунтом, то саморегулирующий нагреватель размещается на стенах теплицы.

Какая наружная изоляция должна быть у провода?

Внутренняя изоляция токопроводящих жил не так важна, как внешняя. От внешней зависит, в каких условиях можно будет использовать изделие. Например, если необходимо заводить провод внутрь водопроводной трубы, тогда изоляция должна быть из пищевого фторпласта, который не будет влиять на вкус воды или менять ее химический состав. Причем пыле и влагозащита должна быть по стандарту IP68.

Для монтажа на крыше или водосточной трубе важно, чтобы изоляция выдерживала длительное воздействие ультрафиолетовых лучей. Обычно ее изготавливают из фторполимера

На изделии может не указываться материал оболочки, а лишь написана фраза «защита от UF-лучей». А вот для канализации предназначен кабель с полиолефиновой оболочкой. Хотя эта информация обычно пишется в характеристиках к каждому товару, но лучше ее уточнять у продавца, чтоб не ошибиться и купить нужный провод.

Источники

• https://sovet-ingenera.com/santeh/trubodel/greyushhij-kabel-dlya-vodoprovoda.html
• https://ichip.ru/sovety/pokupka/kakoj-greyushchij-kabel-luchshe-vzyat-dlya-vodoprovoda-711692
• https://vodatyt.ru/uteplenie-truby/vybiraem-greyuschiy-kabel.html
• https://domikelectrica.ru/montazh-greyushhego-kabelya-dlya-obogreva-trub/
• https://TrubaNet.ru/kanalizacionnye-truby/greyushhijj-samoreguliruyushhijjsya-kabel-dlya-obogreva-trub.html
• https://HouseChief.ru/kabel-dlya-obogreva-vodoprovodnojj-truby.html

Резистивный — плюсы и минусы

Резистивный греющий кабель.

Для резистивного кабеля характерны простота конструкции и невысокая цена.

Выпускают 3 вида изделий:

• одножильные;
• двухжильные;
• зональные.

Производятся с заранее заданными характеристиками — длина и мощность. Особенность — в одинаковом прогревании по всей протяженности. Укорачивать нельзя, следует использовать весь провод, даже если размер больше требуемого. При обрезке увеличивается сопротивление. Это приводит к повышению температуры нагрева, как следствие — плавится изоляция, система ломается.

Монтаж требует предельной аккуратности — если повредить кабель на каком-то участке, придется менять всю систему. Исключение составляют зональные конструкции с параллельным подключением нагревателей. Резистивные изделия невозможно использовать для прокладки внутри трубопровода — мешает оголовок датчика температуры. Он должен находиться рядом с кабелем, поэтому наружный монтаж тоже не слишком удобный. Преимущество — в сравнительно низкой цене по сравнению с саморегулирующимся проводом.

Одножильный

Самая простая конструкция из немногих элементов включает:

• нагревательную металлическую жилу;
• внутреннюю изоляцию;
• медную экранирующую оплетку;
• внешний изолятор.

Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые иногда находятся на большом расстоянии.

Двухжильный

Отличие от одножильного изделия не только в количестве проводников, но и в самой конструкции:

• 2 нагревательные жилы находятся каждая в своей изоляции;
• третья дренажная расположена рядом с ними (голая);
• все жилы охватывает фольгированный экран;
• для внешней защиты служит термостойкая изоляция.

Изделия одножильные и двухжильные обеспечивают одинаковый прогрев по всей длине.

Зональный

Этот вид резистивного кабеля имеет независимые секции обогрева. Это обеспечивается особенностями конструкции. Проводник состоит из 2 жил с изоляцией, поверх которой смонтирована нагревательная спираль. Через равное расстояние она поочередно соединяется посредством контактных окон с токопроводящими жилами. Образуются параллельные независимые зоны обогрева с максимальной длиной 2 м.

Греющий кабель саморегулирующийся Varmel 16VFGM2-CR-4m

Фото: pokupki.market.yandex.ru

Кабель для труб VARMEL Freeze Guard 16VFGM2-CR-4м саморегулирующийся, комплект водопроводный может устанавливаться внутри и снаружи труб. Кабель предназначен для защиты водопроводных труб от замерзания. Оболочка выполнена из пластиката.

Греющий кабель саморегулирующийся Varmel 16VFGM2-CR-4m

Преимущества:

• Специально разработан для обогрева бытовых труб
• Диаметр до 32 мм
• Устанавливается вдоль трубы снаружи или внутрь
• Закрывается теплоизоляцией
• Изменяет свою мощность в зависимости от температуры
• Не перегорает
• Минимальная температура монтажа -5°С
• Минимальный диаметр однократного изгиба при монтаже 50 мм
• Есть защитный экран
• Мощность – 16 Вт/м
• Наружная оболочка выполнена из пластиката
• Подходит для водопроводных труб
• Температурная группа – Т6
• Предназначен для защиты труб от замерзания

Прокладка кабеля для обогрева водопровода внутрь трубы

Установка кабеля для обогрева должна осуществляться подготовленными специалистами, которым под силу корректно рассчитать все параметры, необходимые для установки системы обогрева, при которой бы учитывались все меры по безопасности.

Поэтому должны быть учтены все нюансы по установке кабеля внутрь водопровода. Производить укладку кабеля для обогрева на малых участках водопровода, например на дачах, можно и самостоятельно. Главное при этом – придерживаться всех правил его установки.

К правилам можно отнести следующее:

• в точке ввода кабеля в трубу нужно произвести монтаж тройника или переходного элемента, придерживаясь всех правил при герметизации;
• в переходной элемент нужно вкрутить особую врезку;
• во врезку заводится кабель для обогрева определенной длины.

Большое значение имеет точный замер трубы, а также правильная отрезка кабеля. Ни в коем случае нельзя укладывать кабели в трубы через систему, имеющую запорные вентили. В местах, где кабель входит в трубы, необходимо устанавливать предупреждающие таблички о том, что здесь находится система обогрева. А также во время осуществления монтажных работ нужно следить за тем, чтобы кабель оставался неповрежденным. Если таковое имеется, данный элемент подлежит обязательной замене.

Зоны с заостренными гранями и резьбой трубы подлежат временному заклеиванию лентой, чтобы случаем не испортить кабель для обогрева. Если все работы по прокладке такого кабеля были выполнены качественно, система прослужит в зимнее время без сбоев очень долго, обеспечивая при этом бесперебойную подачу воды в дом.
