Основные виды комбинированных котлов

Отопительное оборудование комбинированного типа ориентировано на загрузку и переработку от двух и более видов топливных материалов.

Более 70% представленных на рынке моделей, оснащены специальными электрическими нагревателями, способствующими частичному или полному отказу от задействования главных нагревательных элементов для подогрева воды в летний сезон.

Вид используемого топливного материала позволяет условно поделить оборудование на 2 основные группы:

• стандартные – применяют не больше двух разных видов топлива;
• универсальные – способны работать на трех и более вариантах топлива.

В большинстве случаев представляется возможность заменить горелку, чтобы изменить функцию подачи топлива. В продаже также имеются модели, снабженные варочными панелями и даже двумя горелками с электронным или электромеханическим типом управления.

Загвоздка здесь одна – чем более расширен функционал такого агрегата, тем сложнее будет процесс его монтажа.

Котел на пеллетах относится к твердотопливным установкам. В нем сжигаются гранульные пеллеты, изготовленные из древесных отходов (+)

Владельцы загородных домов, у которых отопление осуществляется комбинированным отопительным котлом, в один голос заявляют о его бесспорном преимуществе. Особенно, если дом находится вдали от крупных населенных пунктов, а отсутствие газоснабжения и частые перебои с электричеством являются нормой в этой местности.

Кроме того, комбинированный котел, который еще называют универсальным, имеет множество других достоинств.

Они позволяют конкурировать с наиболее популярными видами однокомпонентных систем:

• возможность подключения нескольких контуров;
• широкий спектр ресурсов для технической модернизации – замена горелки, монтаж бойлера;
• современный уровень программного управления;
• отсутствие перебоев в отопительной системе – в момент прекращения подачи одного из видов топлива есть возможность применить альтернативный вариант;
• экономный расход средств на обеспечение системы отопления.

Модели с электромеханическим управлением станут просто незаменимыми в домах, расположенных в районах, часто сталкивающихся с перебоями электричества.

Такой вариант позволяет при необходимости перевести котельную установку в режим ручной регулировки, не теряя при этом продуктивность ее функционирования.

Использование котлов длительного горения

Так называются теплогенераторы, способные работать на одной топливной закладке вместо обычных 4-х часов по несколько суток.

В первую очередь их отличает более вместительная топка, имеющая объем вместо стандартных 60-ти л 100, 150 и даже более 200 л при той же мощности.

Но большая топка – не единственная особенность. Есть и другие отличия, зависящие от вида котла:

1. Котлы с удлиненной топкой: поскольку огонь стремится распространяться вверх, становится очевидным, что быстрее всего сгорит топливо, сложенное в кучу. Если же его сложить в растянутую линию (для этого и нужна удлиненная топка), да еще и воздух подавать в ограниченном количестве и только в зону горения – бегать в поленницу можно будет реже.
2. Агрегаты с верхним горением: еще более эффективное решение – сложить топливо именно в кучу, но поджечь его не снизу, как обычно, а сверху. В отличие от котлов с удлиненной топкой, их собратья с верхним горением выросли не в глубину, а в высоту. При таком исполнении теплогенератор занимает меньше места, а время работы на одной топливной закладке удалось значительно увеличить. Ярким примером служит котел Stropuva, способный работать без дозаправки 5 суток и более. Воздух также подается дозировано – через телескопический воздуховод. К сожалению, в котел с верхним горением нельзя подбросить дровишек, пока не догорела предыдущая порция. Так что для них наличие электронагревателей особенно актуально, ведь горючее с большой вероятностью может закончиться среди ночи.
3. Пиролизные котлы: в этих котлах древесное топливо сначала подвергается высокотемпературному нагреву без доступа воздуха, в результате которого оно разлагается на смесь газообразных веществ – древесный газ. В соседней камере, куда воздух подается в достаточном количестве, этот газ сжигается. Эти агрегаты стоят довольно дорого, зато они обладают самым высоким КПД (от 90% до 93%), меньше всего отравляют воздух и почти так же удобны в управлении, как газовые котлы.

Долго могут работать без участия пользователя и так называемые пеллетные котлы. Они работают на особом топливе – пеллетных гранулах, представляющих собой прессованные опилки, жмых, солому и пр.

Все гранулы похожи, как близнецы, и имеют маленькие размеры (длина – около 5 см), так что их можно подавать в котел в необходимом количестве при помощи шнекового питателя.

Мощность пеллетного котла регулируется так же легко, как у газового.

Подключение котлов на дровах и электричестве

Без сомнения, покупка, монтаж и обвязка двух отдельных агрегатов обойдется вам дороже одного комбинированного теплогенератора. Но, реализуя данный вариант, вы получаете полноценное отопление двумя энергоносителями, эффективно действующее в автоматическом режиме.

Справка. В негазифицированных частных домах Российской Федерации совместная работа котла твердотопливного и электрического используется довольно часто, поскольку это самый удобный способ топить жилище дровами. Не менее распространено сочетание газ – дрова, а третье место занимают так называемые многотопливные котлы, о которых мы расскажем в отдельной статье.

В нашей паре источников тепла дровяной (угольный) котел является основным, а электрический – вспомогательным агрегатом. В качестве последнего можно задействовать любой из трех разновидностей электрокотлов, предлагающихся на рынке:

• традиционный ТЭНовый со встроенным циркуляционным насосом и блоком управления;
• электродный с выносным щитком управления;
• индукционный с отдельным пультом.

Мы не будем разбирать преимущества и недостатки каждого типа электрокотлов, это тема другой статьи. Здесь мы покажем на схемах, как подключить котлы на дровах и электричестве, чтобы второй подстраховывал первого в автоматическом режиме. Начнем с совместной обвязки дровяного и ТЭНового отопительного агрегата:

Схема обвязки для совместной работы котлов

Справка. Представленной схемой можно пользоваться для совместного подключения с газовым настенным котлом, который ставится на место ТЭНового.

Алгоритм работы системы выглядит так:

1. ТТ-котел бездействует и его циркуляционный насос отключен. Отопительные приборы получают тепло от электрокотла, ориентирующегося на комнатный терморегулятор, где вы настроили желаемую температуру. Чтобы теплоноситель не двигался по кругу через параллельное кольцо, в схеме задействованы 2 обратных клапана.
2. Вы растопили твердотопливный агрегат. Какое-то время он станет набирать температуру, а вода будет циркулировать по малому кругу, направляемая трехходовым клапаном с термоголовкой. Насос включится по команде накладного термостата, установленного на подающем трубопроводе.
3. Когда теплоноситель в малом кольце нагреется до 55 °С, сработает температурный датчик термоголовки, стоящий на обратной магистрали. Трехходовой клапан приоткроется и тепло пойдет в систему отопления.
4. Электрокотел отключит нагрев по сигналу комнатного термостата и перейдет в дежурный режим.
5. После прогорания твердого топлива вода в системе, а за ней и воздух в помещениях, начнут остывать. Накладной термостат ТТ-котла «увидит», что теплоноситель остыл и остановит насос.
6. Когда температура в доме снизится до выставленного вами значения, комнатный терморегулятор вновь задействует электрокотел.

Важно! Поскольку внутренний циркуляционный насос настенного теплогенератора выключить нельзя, для твердотопливного источника тепла нужно подобрать более мощный агрегат. Как правило, достаточно насоса с давлением 0.6 Бар (в электрокотле обычно стоит на 0.5 Бар)

Момент второй: все накладные датчики и термостаты ставьте на металлические трубы, на металлопластике или полипропилене они будут врать.

Подробно о том, как правильно подключить котел электрический и твердотопливный, расскажет наш эксперт Владимир Сухоруков в своем видео:

Индукционные и электродные теплогенераторы не оборудованы собственным фильтром и циркуляционным насосом, поэтому последний придется покупать и ставить отдельно. В этом все отличие в схеме подключения отопителей данного типа, только насосный агрегат нужно присоединить к сети через шкаф управления, чтобы комнатный терморегулятор отключал его вместе с электрокотлом, как изображено на схеме:

В этой схеме циркуляционный насос электрокотла будет отключаться вместе с ним благодаря отдельному шкафу управления

Если система отопления частного дома состоит из нескольких контуров (радиаторы на разных этажах, теплые полы и бойлер косвенного нагрева), то для совместной работы дровяной и электрический котел подключается методом первичных и вторичных колец. О принципе работы данного типа обвязки рассказано здесь .

Подключение котла электрического и твердотопливного к системе отопления по методу первичных и вторичных колец

Требования к установке

При монтаже комбинированного котла обязательным условием является наличие дымохода, как для агрегата с твердым топливом. Для безупречной работы прибора одно из главных правил установки дымохода — хорошая тяга, для этого высоту необходимого оголовка трубы должна составлять не менее 0,5 м.

Выпускаются комбинированные котлы только в напольном варианте и устанавливаться должны в отдельном хорошо вентилируемом помещении — котельной. Основные требования к помещению и дымоходу:

• Котельная должна быть хорошо вентилируемой, во избежание попадания угарного газа в воздух.
• При работе котла на электричестве, для того, чтобы не было потерь тепла, на дымоходе рекомендуется установить заслонку.
• Дымоходная труба должна быть хорошо утеплена, это предотвращает образование конденсата от перепадов температуры в холодное время год;
• Так как комбинированный котел имеет немаленький размер и большой вес, поэтому пол в котельной должен быть усилен, иначе возможно его проседание под тяжестью прибора.

Необходимо помнить, что без разрешительных документов устанавливать комбинированный котел нельзя. Ведь для него в обязательном порядке необходима выделенная линия электроподачи, рассчитанная на 380 вольт. Подключение агрегата производится строго по инструкции, потому что малейшее отступление от ее пунктов может привести к неработоспособности прибора. Для безопасной эксплуатации котла, его необходимо заземлить. Кроме того, необходимо строгое соблюдение противопожарной безопасности, для этого:

• в котельной вокруг прибора не должны находиться горючие или легко воспламеняющиеся материалы;
• перед топкой необходимо уложить металлический лист, это поможет предотвратить возгорание при выпадении из топки горящего топлива или искры.

Правильно установленный, работающий электродровянной котел для отопления не наносит вреда окружающей среде. Но при всех преимуществах смешанного котла у него есть некоторые недостатки:

• высокая стоимость электроэнергии;
• необходимость заготовки дров на отопительный период и хранения их в отдельном помещение.

Использование комбинированного котла для отопления поможет создать комфортное тепло и уют в доме. И при отсутствии централизованного газоснабжения, является наилучшим выбором.

Газ – привычный энергоноситель и экономный обогрев помещений

Уже много лет именно это оборудование, работающее на газе, используется для подогрева воды и отопления помещений.

Газовые котлы имеют собственные преимущества:

• экономичен;
• обогревает помещения любой площади;
• прост в использовании.

Не обошлось без побочных эффектов использования газового оборудования:

• монтаж дымохода и организация хорошей вентиляции помещения, где установлен газовый котел;
• высокая стоимость газового котла с автоматикой, обеспечивающей его эксплуатации.

Газовое оборудование довольно давно используется для бытовых целей и имеет большой опыт эксплуатации. Газовые генераторы тепла разрабатываются с учетом современных требований, использование газовой смеси позволяет получить высокий уровень теплоотдачи. Газоэлектрический котел отопления собрал в себе сильные стороны своих предшественников и нивелировал побочные эффекты.

Особенности котлов на дровах и электричестве

Традиционный твердотопливный котел – это дровяная печка со встроенным теплообменником, обеспечивающим отопительную систему горячим теплоносителем. В его топку помещаются дровишки, весело горящие и генерирующие тепловую энергию, поглощаемую змеевиком. И для того чтобы в доме всегда было тепло, необходимо подбрасывать в топку все новые поленья – даже ночью. То есть, вместо того чтобы спать, придется вставать и топать к ненасытному агрегату.

Котлы отопления на дровах доставляют неудобства даже днем. Поленья в них прогорают очень быстро. Если не проследить за уровнем пламени, отопление остынет, в доме станет ощутимо прохладнее. Данная проблема решается следующими способами:

• Покупкой пиролизных агрегатов и моделей с большими топками;
• Приобретением пеллетных котлов с автоматической подачей топлива;
• Установкой котла, работающего на дровах и электричестве.

Самым дешевым является последний вариант. Пиролизные агрегаты отличаются сложностью и высокой стоимостью, те же самые недостатки присущи пеллетным образцам. А вот котлы и печи на дровах и электричестве обладают доступной ценой.

Электро-дровяной котел представляет собой обычный твердотопливный аппарат, работающий на дровах. Но как только дрова в его нутре заканчиваются, а температура теплоносителя падает ниже заданного уровня, в дело включается ТЭН (или сразу несколько ТЭНов). Он поддерживает температуру в контуре, не давая ему быстро остыть.

ТЭНы отвечают именно за поддержку температуры, они не способны прогревать дома только за счет своей мощности. Также они допускают постепенное остывание теплоносителя, но на несколько часов их хватает.

Температурный контроль бывает встроенным или внешним – отдельные модели оснащаются встроенными термостатами.

Твердотопливные комбинированные котлы наделяются одним или двумя ТЭНами ограниченной мощности. В качестве источника питания для них выступают однофазные и трехфазные сети (чаще однофазные).

Положительные и отрицательные моменты комбинированных котлов

Выбирая какое либо оборудование, надо ориентироваться не только на его положительные стороны, но и изучить недостатки, чтобы понимать, какие характеристики для вас более важные.

Преимущества

Достоинства устройств дрова-электричество по сравнению с отопительными агрегатами, что функционируют только на одном виде топлива, очевидны:

• Универсальность оборудования. Электричество для котла может быть как основным энергоносителем, так и вспомогательным – что при этом будет приоритетным решать только вам.
• Автономность. Нет необходимости в постоянном контроле, так как котел оборудован автоматикой.
• Экономичность. Дрова являются одним из самых доступных видов топлива во многих регионах страны, а дом без подключения к электросети сейчас встретить практически невозможно.
• Удобная конструкция. Постоянная поддержка заданной температуры воды с минимальными затратами энергии.
• Если установлен двухтарифный счетчик, можно запрограммировать котел на включение ТЭНов только для поддержания тепла в ночное время, когда тарификация гораздо ниже и тем самым сэкономить потребление электроэнергии.

При правильном распределении нагрузки, двухтарифный счетчик экономит от 30 до 65% на платежках за электроэнергию Источник zinoti.lt

• Длительный срок службы. Такие котлы при правильной эксплуатации работают до 25 лет.
• Налажен выпуск моделей со встроенными патрубками для возможности подсоединения системы «теплый пол».

Недостатки

При всех достоинствах у таких котлов существуют и минусы:

• Отдельное помещение. Для агрегатов данного типа необходима своя котельная и пристрой для хранения топлива.
• Большой вес. Чаще всего котлы выполнены из чугуна и требуют прочного бетонного основания для его размещения.
• Сложность устройства. Этот фактор сказывается на цене котла: она выше на 20-30% стоимости агрегатов, работающих на одном топливе.

Мощные котлы подключаются в трехфазную сеть Источник tk-assortiment.ru

Требования к установке

Комбинированные котлы согласно СНиП 41-01-2003 должны отвечать предъявленным требованиям. При этом у них есть свои особенности при установке и эксплуатации, выделяющие их в ряду аналогичных агрегатов, работающих на едином топливе.

Эти требования и рекомендации надо знать и выполнять, чтобы работа котла была безопасной.

Требования к помещению

Котлы на дровах и электричестве для отопления дома выпускаются лишь в напольном варианте и устанавливаются в котельной с вентиляцией, и в соответствии с прочими требованиями СНиП:

• Стены в помещении из негорючего материала.
• Оборудование в котельной устанавливается не ближе 300 мм от стен.

Пример установки котла Источник pingru.ru

Как работает автоматическая система

Комбинированные котлы способны работать в автономном режиме. Бесперебойная работа осуществляется за счет:

• В бункер загружается источник определенного вида: дрова или уголь. Это означает, что во время автономной работы устройство не может автоматически переходит с одного твердого топлива на другое. Переход на другой резерв осуществляется только после окончания твердого топлива;
• Универсальный котел обогревает теплообменник до тех пор, пока в нем не закончится резерв. Стоит отметить, что модели средней стоимости не оснащаются чипами контролирования запасов топлива, поэтому устройство работает всегда в настроенном режиме;
• В зависимости от используемого ресурса включаются разные режимы отопления. Например, нагрев бака с водой во время применения твердотопливного топлива происходит за счет открытого огня. Этот принцип функционирования называется пиролизом. КПД пиролиза колеблется в районе 65-80%.

Внутренне устройство котла на пеллетах с автоматической подачей топлива

Горячая вода гоняется по трубам за счет работы циркуляционного насоса. Такой режим отопления позволяет равномерно прогревать дом в кратчайшие сроки без привлечения дополнительных источников тепла, работающих на электричестве или дровах.

Комбинированный котел дрова-электричество

Конструкция данного агрегата хорошо продумана и практично сконструирована. Для того чтобы за короткое время согреть дом, можно использовать древесину или отходы деревообработки. Электрический режим работы включается только для поддержания оптимального уровня температуры в помещении. Это очень удобно особенно в ночное время суток, когда постоянно следить за топкой практически невозможно.

В отличие от традиционных твердотопливных котлов, в резервуаре теплообменника установлен дополнительный ТЭН. Кроме того, в данную модель комбинированного котла встроена система автоматики, позволяющая изменять мощность и режимы работы котла. Также в таких моделях предусмотрено автоматическое переключение между видами топлива, что обеспечивает максимальную безопасность агрегата. Можно сделать вывод о том, что данная модель котлов наиболее эффективна и имеет ряд преимуществ перед остальными видами комбинированных котлов.

Плюсы

1. Низкая стоимость агрегата;
2. Универсальность;
3. Доступность;
4. Наличие системы автоматики;
5. Высокое качество обогрева.

Принцип работы

Данная модель работает почти также, как и обычный твердотопливный котел. Дрова загружаются в топку, которая находится внизу, а тепло, которое выделяется при сгорании древесины подогревают теплообменник с водой, которая попадает в отопительную систему. Дополнительный ТЭН поддерживает необходимую температуру, предотвращая замерзание теплоносителя. После прогорании дров он включается автоматически.

На что обратить внимание при покупке электродровяного котла

Комбинированный котел, работающий на дровах и электричестве, стоит покупать, учитывая основные параметры:

• мощность;
• наличие змеевика для горячей воды — второго контура;
• материал колосников для отсеивания золы, при использовании дров отдавать предпочтение лучше чугунным колосникам, они наиболее жаростойкие, керамические колосники подойдут для насыпных материалов — соломы или щепы;
• вес агрегата — некоторые модели могут весить не один десяток килограмм, поэтому перед установкой может потребоваться дополнительное укрепление пола;
• размер топки;
• клапан для бесшумной работы котла;
• материал теплообменника, он может быть стальным или чугунным, последние — более тяжелые по весу и могут треснуть от перепадов температур, зато, в отличие от стальных, спасут от коррозии.

Использование комбинированных систем отопления обеспечат надежность, высокую производительность и эффективность обогрева Вашего дома.

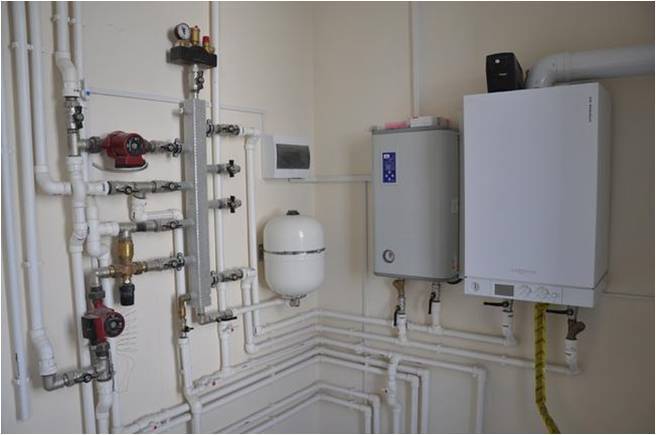

Принцип работы комбинированной системы отопления, использующей газ и электричество

Комбинированное оборудование для обогрева от газа или электрической энергии имеет отдельную камеру сгорания для газовой смеси и нагревательный элемент для генерации тепла от электричества. Камеры установлены друг над другом, что не требует дополнительного переключения комбинированного котла с газа на электроресурс.

Самостоятельное переключение с одного вида потребления энергии на другой происходит благодаря системе автоматического регулирования, которое гарантирует безопасное сгорание газовой смеси. Такое переключение можно осуществлять и в ручном режиме. Приборы контроля отопления и регулирования имеют автоматическое или ручное управление. Комбинированный котел, использующий газ и электроэнергию, отличается высоким качеством защитного оборудования.

Наличие нескольких выходов позволяет использовать газоэлектрический котел отопления как многоконтурный:

• организовать отопление сауны;
• поддерживать оптимальную температуру в теплице или в зимнем саду;
• подогревать воду в бассейне;
• обогревать полы при установке системы «теплый пол»;
• производить горячую воду.

Если производители не предусмотрели в комбинированной газовой и электрической конструкции отопления специальный бак для аккумулирования горячей воды, используемой как проточную, то для ее получения необходимо подсоединить бойлер-накопитель.

Электрический насос, подключенный к комбинированной системе отопления существенно уменьшит затраты, благодаря ускоренной циркуляции воды. Однако такое усовершенствование приведет к невозможности работы газового оборудования, когда отсутствует подача электрической энергии.

Электрические и газовые энергоносители являются традиционными видами топлива для многих регионов. Одновременное использование газовой смеси и электроэнергии для производства тепла снижает экологическую нагрузку. Газоэлектрическое оборудование характеризуется качественной автоматикой, контролирующей использование газовой смеси. Газовое и электрическое совмещенное оборудование позволяет сделать систему отопления максимально автономной и экономной.

Комбинированное газовое и электрооборудование и его монтаж имеют достаточно высокую стоимость, которая окупается удобством и эффективностью его использования.

Разновидности по количеству контуров

Это главная техническая особенность любого котла. От нее зависит выбор модели и метода эксплуатации оборудования.

Одноконтурные

Эта техника предназначена только для нагрева воды, циркулирующей в системе отопления. Ее мощности хватает, чтобы обогревать жилище больших размеров.

Чтобы организовать горячее водоснабжение, потребуется еще купить и установить бойлер.

Двухконтурные

Дополнительный теплообменник, устанавливаемый в газоэлектрические котлы, решает задачу снабжения дома теплой водой. Если мощности агрегата достаточно, то можно монтировать несколько водоразборных точек. Чтобы избежать снижения температуры жидкости при транспортировке, устанавливать краны надо близко к нагревателю.

У такого котла есть несколько преимуществ:

1. Низкое потребление газа и электричества.
2. Одновременное нагревание воды для отопления и водоснабжения.
3. Стоимость ниже, чем у 1-контурного аппарата и бойлера, вместе взятых.
4. Допускается монтаж в отдельном помещении, а также на кухне при соблюдении правил установки.

Из неудобств называют:

• необходимость сбалансировать потребление газа, воды и электроэнергии;
• если напор жидкости снижается, то высвободившаяся теплота расходуется на обогрев, т.е. повышается температура воздуха в помещении;
• при изменении давления аппаратуру нужно перенастраивать;
• из-за образующейся накипи требуется периодическая профилактика ТЭНов;
• при долговременном использовании горячей воды ее температура падает.

Особенности разных комбинаций

Выбирая оборудование такого типа, следует ориентироваться на доступные вам энергоносители.

Твердое топливо и электрический ТЭН

Комбинированный котел дрова-электричество (маркировка ТЭ) работает на двух видах топлива и по своей конструкции значительно отличается от универсальных агрегатов аналогичного назначения. Он состоит из одной топливной камеры, в которой сжигаются дрова. Сверху над топкой расположен бак с водой, в который интегрирован дымоход.

Если для повышения эффективности работы водонагревателя над баком монтируется тепловая камера, то дымоход примыкает непосредственно к ней. В этом случае продукты сгорания нагревают воду, циркулируя по трубам, расположенным внутри бака.

Электро-дровянной котел.

В момент перехода с твердого топлива на электричество, в работу вступают нагреватели (ТЭНы), вмонтированные в резервуар теплообменника. Максимальную мощность энергопотребления можно ограничивать произвольно. Полное управление отопительным прибором такого типа осуществляется при помощи автоматической системы.

Твердое топливо и газ

Комбинированный котел для частного дома (маркировка ТГ), попеременно работающий на твердом топливе и газе, бывает двух типов: с одной и двумя топками. В двухконтурном котле нижняя топка предназначена для газовой горелки, а верхняя, снабженная дымоходом, для дров.

Такой вариант удобен тем, что при любой работающей топке вся конструкция прогревается равномерно. Процесс управления универсальными котлами смешанного типа выполняется в ручном или автоматическом режиме.

Газ и электричество

Комбинированные отопительные котлы, которые предназначены для работы на газе или от электрической сети, наиболее востребованы в той местности, где прокладка газопровода намечается в близкой перспективе. Таким образом, абсолютно без проблем можно перейти из одного режима отопления на другой при первой возможности.

Газ и жидкие энергоносители

Надувные газовые котлы и дизельные устройства работают по одному принципу, но для смены вида топлива требуется заменить горелку. Переход от одного энергоносителя к другому обеспечивает наличие одно- или двухступенчатых горелок.

Комбинированные котлы включают в себя моноблок с камерами, которые стоят одна на другой. Газовые горелки имеют вентиляторный поддув, что гарантирует их бесперебойную работу, невзирая на перепады давления в газовой сети. Когда производится демонтаж, то горелку вставляют в особое отверстие и закрепляют с помощью винтов. Используя накидную гайку, подключают жидкотопливную или газовую линию.

Вариативное управление котлами

Комбинированные котлы являются высокотехнологичными устройствами, за режимом работы которых следят электронные блоки управления. Смена активной горелки предполагает перенастройку или смену блока управления. Это просто реализовано в котлах «газ-дизель». В изначальной комплектации с котлом поставляется одна горелка (преимущественно). Вторую придется докупать самостоятельно. Это касается и второго блока управления. Котлы «твердое топливо — газ» могут поставляться с предустановленной газовой горелкой, а может изначально быть рассчитан на твердое топливо, а газ — как опция.

Комбинированные твердотопливные котлы оборудованы двумя камерами сгорания: одна — твердое топливо, вторая — газ и дизтопливо. Также в состав «нагревателей» комбинированного котла может входить электро-ТЕН или группа ТЕНов. На рынке отопительного оборудования присутствуют битопливные комбинированные котлы с постоянно установленными горелками двух типов — этакие «монстры — 2 в 1». Это готовые к автоматическому переходу с одного вида топлива на другой устройства, оснащенные серьезными блоками управления и системами безопасности. Их задача — максимально устранить человека из процесса отопления дачи или дома. За эти их достойные преимущества придется заплатить достаточно большие деньги.

Как выбрать

Первый критерий выбора – мощность. Суммарная рассчитывается как 1 кВт на площадь 10 метров квадратных. Поправочный коэффициент – 0,7-2 (в зависимости от географической зоны: чем севернее, тем больше). 25 % на второй контур, 10 % на пиковое напряжение в сети. Это стандартный расчет.

В вашем же случае мощность складывается из двух цифр: электричество и дровяное отопление. Вам нужно определить приоритеты и рассчитать приблизительно, сколько времени котел будет работать на дровах, а сколько на ТЭНах. Выбирать котел с мощностью, сильно превосходящей реальные потребности, тоже не стоит: он сам обойдется дороже и при эксплуатации будут лишние расходы.

Если отопление преимущественно будет дровяным, важен размер топочной камеры. Это вопрос вашего удобства: как часто придется обновлять закладку.

Комбинированные отопительные котлы электричество-дрова могут иметь один или два контура. Выбор зависит от ваших планов: нужно ли ГВС, будет ли теплый пол. Более экономичными считаются котлы со змеевиком, вмонтированным непосредственно в топку.

Габариты и масса. Определите заранее, где будет стоять котел. Получится ли залить для него собственную стяжку. Масса, помимо прочего, зависит от материала теплообменника – чугун или сталь.

Чугунные модели обладают высокой инерцией – дольше греются, дольше остывают. Считаются более долговечными за счет коррозийной устойчивости. Но более хрупкие, чувствительны к резким перепадам температур. Сталь подвержена коррозии, но в температурном отношении устойчивее. И меньше вес.

Колосники бывают керамические, стальные, чугунные, чугунные с керамическим напылением. Жаростойкость чугуна выше, это универсальный вариант для всех видов твердого топлива. Сотовые колосники с напылением оптимальны для насыпного топлива, которому требуется больше кислорода для горения.

Специальный клапан в конструкции обеспечивает бесшумную работу. Наличие встроенного вентилятора увеличит КПД котла и упростит монтажнику устройство вытяжки. Более долговечными считаются модели с верхним расположением вентилятора: нижний быстрее изнашивается из-за пыли, которая попадает в устройство с пола.

Автоматика бывает электронная и механическая (с ручным управлением). Поскольку при наличии ТЭНов (и циркуляционного насоса) котел в любом случае энергозависимый, вряд ли стоит экономить на автоматике.

Лучше использовать электронную, у нее больше функций: автоматизировано практически все, кроме закладки дров. Возможно даже дистанционное управление ТЭНами (что такое Gsm модули для котлов отопления ).
