Медные трубы для отопления

Фитинги и переходники

Перед использованием продукции из меди стоит ознакомиться с их достоинствами и недостатками.

Плюсы

• Длительная эксплуатация возможна, если система грамотно спроектирована и смонтирована специалистами. Прослужить она сможет не одно десятилетие.
• Медь обладает большим удельным весом, но при использовании труб с маленькой толщиной стенки их вес незначителен. К тому же такие трубы достаточно пластичны даже в не отожженном состоянии.
• Выдерживают значительные давления.
• Работают в диапазоне температур 115 °C — 40 °C.
• Трубы выдерживают несколько циклов замерзания. Целостность конструкции остается и после оттаивания.
• Введенный в химический состав фосфор предотвращает окисление, из-за чего медные трубы можно использовать не только для отопления, но и для подачи питьевой воды.
• Металлическая конструкция препятствует прониканию газов. Отсутствие кислорода, как мощного окислителя, продлевает срок службы.
• Медь обладает отличной теплоотдачей и малым коэффициентом температурного расширения.
• Трубы, полученные протягиванием, имеют гладкую внутреннюю поверхность. На ней не оседают отложения солей.
• Внешний вид не предполагает наружной отделки коммуникаций. Даже со временем они остаются привлекательными. Окрашивают их только тогда, когда они не вписываются в новый интерьер помещения.
• При перемещении жидкости внутри трубопроводов, независимо от материала, из которого они изготовлены, из труб выделяются ионы меди. Но многочисленные исследования показали, что медь не наносит вреда организму человека.

Минусы

• Медь несовместима с некоторыми материалами, особенно с алюминием. С ним она вступает в химическую реакцию при прямом контакте. Для отопления широко используются алюминиевые и биметаллические радиаторы. Для их подсоединения требуются переходники и фитинги, химически нейтральные к обоим материалам. Так, используются латунные элементы. В случае возникновения некоторой реакции происходит интенсивное газовыделение. Чтобы предупредить разрыв магистрали, применяются клапаны для стравливания давления.
• Медь — хороший токопроводящий материал. В системах отопления используются приборы, работающие на электричестве. Поэтому система нуждается в заземлении, а при сборке применяются диэлектрические прокладки.
• В теплоноситель могут попадать посторонние предметы, которые вызывают истирание мягкой меди. Для защиты используется механическая фильтрация.
• Высокая пластичность требует бережного отношения к трубопроводу. Механическое воздействие приведет к разрушению конструкции.
• Монтажные работы более сложные в сравнении с пайкой полипропиленовых и сваркой стальных труб.
• Цена на металл и специализированные фитинги обуславливает высокую стоимость. Плюс к этому расходы на монтаж, в который входят огневые работы и специальный припой. Несовместимость с алюминием диктует покупку дорогих биметаллических и медных радиаторов отопления.

При прокладке отопительной разводки следует учитывать, как она будет положена. Если смонтировать открытым способом, то можно сэкономить на количестве радиаторов отопления. Трубопровод сам будет излучать тепло. Если же укладка будет производиться с заделкой в стене, то требуется дополнительная теплоизоляция, чтобы сократить затраты на нагрев теплоносителя, который будет нагревать стены.

Высокая пластичность медных изделий позволяет придать им требуемую траектории. При этом использовать меньшее количество фитингов.

Отопление из медных труб монтаж за приемлемую цену, покраска лаком от производителя

Разводка труб из меди становится с каждым годом все более популярной

Для того чтобы создать отопление медными трубами изучают технологии соединения изделий. Соединение производится благодаря мягкой пайке. Припой позволяет соединить все элементы отопительной системы. Иногда используют муфты (фитинги). Изделия для отопления или водоснабжения компонуют друг с другом посредством фитингов из такого же материала. Возможно применение бронзовых элементов.

Отопление на медных трубах невозможно создать без обжимных либо паечных фитингов. Из латуни изготавливают изделия. Внутрь помещают обжимное кольцо, обеспечивающее непроницаемость посторонних веществ в крепление. Для затягивания кольца понадобится гаечный ключ. Обжимные фитинги применяются для низкого давления в отличие от паечных. Их следует систематически подкручивать и исследовать.

Объединение стальных и пластиковых изделий с медными производится с помощью обжимных фитингов. Для сплочения элементов разбирают фитинг, надевают гайку на трубу, а следом обжимное кольцо. Подборка, которая состоит из кольца, гайки и трубы вставляют в фитинг. Затягивают гайку на количество оборотов, определяемое данными, размещенными в паспорте муфты и диаметром трубы.

Методы получения неразъемных соединений для монтажа системы водоснабжения: пайка

Необходим монтаж медных труб отопления с диаметром больше 11 см и толщиной стенки от 0,16 см?

Используйте сварку

Производится с помощью мягкого припоя пайка медных труб. Это низкотемпературная технология применяется при температуре до 440 градусов. Процедура производится с помощью флюсов, увеличивающих адгезию. Элементы зачищают перед пайкой.

При предельных температурах металл утрачивает твердость, поэтому припой обладает низшей точкой плавлений.

Отопление медными трубами – востребованный и долгоиграющий вариант обогревания помещений. Средние цены на медные трубы для отопления относительно высокие и оправданные. Ценник формируется в зависимости от диаметра и отдельных показателей. Ориентировочная стоимость продукции:

• необожженного изделия диаметром 1 см составляет 280 р. за метр;
• отожженный аналог в 18 мм продается за 400 р.

Подобные изделия обладают высокими эксплуатационными свойствами.

Отопление из медных труб будет радовать долгие годы, если изделия подобраны правильно. Качественные элементы системы маркируются и имеют значение EN-1057. Изготавливаются изделия по стандартам DIN. Обрабатывают их фосфором для увеличения стойкости к воздействию жесткой воды.

ПОСМОТРЕТЬ ВИДЕО

Медные трубы для отопления используются все чаще и чаще.

Виды фитингов для медных труб отопления

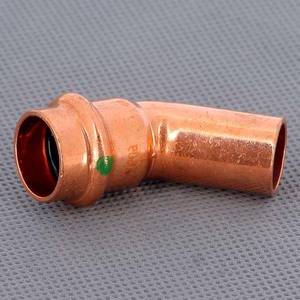

Медный отвод 90 гр., ⌀22 мм.

• Муфты. Существуют как «прямые» муфты, для соединения одинаковых труб, так и редукционные для соединения различных по диаметру деталей;
• Тройники. Используются для соединения 3-ех элементов системы под углом 90° или 45°;
• Уголки. Применяются для поворотов под различным углом (90°, 45°, 30°);
• Заглушки;
• Переходы на резьбу (прямые, угловые, тройники);
• Разъемы (американки).

Медные муфты Viega.

Для монтажа отопительных медных труб необходимы различные крепления:

• кронштейны, применяющиеся для крепления элементов системы к стенам;
• металлические хомуты с резиновой прокладкой, использующие для крепежа один или два болта;
• пластиковые хомуты.

Особенности отопления из медных труб

Для создания отопительных систем применяются трубы из меди исключительно круглого сечения. Хотя производители еще изготавливают прокат с прямоугольным и квадратным профилем. Изделия также выпускаются в толстостенном и тонкостенном исполнении.

Первый вариант трубной продукции производится с толщиной стенки от 0,8 мм до 10 мм при помощи сварки и бесшовного метода. У второго этот параметр равен 0,15-0,7 мм. При установке отопления медными трубами в основном применяется прокат, диаметр которого составляет минимум 3/8 дюйма. Независимо от размеров изделий системы отопления из меди имеют плюсы и минусы.

Преимущества

Медные элементы теплового контура здания эффективно обогревают строения с минимальными энергетическими затратами. Именно материал обеспечивает отопительным сетям существенные преимущества:

• Большой срок службы, превышающий 50 лет.
• Длительные временные периоды эксплуатации без ремонта и технического обслуживания.
• Высокая коррозионная устойчивость, потому что стенки трубопроводов не способны пропускать воздух.
• Способность выдерживать давление минимум в 30 атм.
• Устойчивость перед ультрафиолетом.
• Отсутствие взаимодействия с химическими элементами, в централизованной отопительной сети. При перемещении теплоносителя, в составе которого хлор. На внутренних медных поверхностях образуется тонкая защитная пленка, увеличивающая эксплуатацию.
• Минимальная вероятность накоплений отложений внутри трубопровода, так как его стенки не имеют явной шероховатости. Эта особенность также влияет на снижение гидравлического давления. Поэтому для создания теплового контура применяются трубопрокат меньшего диаметра и используются менее мощные насосные агрегаты.
• Не надо выполнять монтаж компенсаторов из-за небольшого коэффициента теплового расширения. Метровый отрезок трубопровода удлинится на 1 мм при увеличении температуры с 20⁰C до 90⁰C.
• Высокая степень экологической чистоты.
• Прекрасные антибактериальные свойства.
• Привлекательная внешняя поверхность, позволяющая использовать системы из медных труб в качестве дизайнерских элементов интерьеров.
• Небольшая масса благодаря минимальной толщине стенок медных труб. Метровый отрезок изделия диаметром 20 мм весит не более 0,6 кг. Небольшая толщина стенок повлияла также на увеличение внутреннего сечения. Оно больше по сравнению с аналогичными изделиями из других материалов.

Когда система создана из пластичных труб, то она способна выдерживать 6-кратное размораживание. Если же при ее монтаже использовались жесткие изделия, тогда сеть перенесет 3 цикла замерзания и оттаивания.

Высокая теплопроводность металла позволяет устанавливать меньшее количество радиаторов, если монтаж трубопроводов выполняется открытым способом.

Монтаж отопления

Пластичность меди способствует снижению количества фитингов, потому что прокат можно согнуть на требуемый угол руками при использовании специального инструмента.

Недостатки

Система отопления из медных трубопроводов также имеет целый ряд недостатков:

• Вероятность появления коррозии на внешней поверхности.
• При монтаже в стенах и в других конструкциях требуется применять теплоизоляционные материалы, чтобы снизить потери тепла.
• На стенки трубопроводов могут негативно воздействовать блуждающие токи из-за высокой электропроводности материала.
• Большая вероятность образования электрохимической коррозии, если медный прокат соединяется с трубами из других материалов.
• Сложность монтажных работ особенно при использовании пайки.

Коррозия медиТеплоизоляция трубопровода

К трубопроводам из меди нужно бережно относиться и обеспечить для них защиту от механических воздействий. В противном случае изделия потеряют свою форму, потому что металл представляет собой мягкий материал.

Основные преимущества применения медных труб:

Конечно же долговечность. Медные трубы не подвержены коррозии в естественных средах, технические характеристики неизменны на протяжении десятилетий.Поверхность внутренних стенок остается гладкой, что препятствует возникновению отложений, а наружных, как правило, не требует дополнительной защиты

Медный трубопровод эксплуатируется без ремонта и замены практически столько же, сколько и сам дом.Прочность и термостойкость.Медь абсолютно непроницаема для других веществ, в том числе и кислородома, что очень важно для избежания коррозии элементов системы отопления.Высокая теплопроводность. Коэффициент теплоотдачи меди обеспечивает быстрый обогрев помещения и эффективность использования теплоносителя на максимально высоком уровне

Благодаря этому теплоотдача максимальна, повышается КПД системы отопления, соответственно, снижается расход энергии.Незначительный коэффициент температурного линейного удлинения (расширения) – составляет 0,1% от длины при нагреве от 20°С до 90 °С, то есть всего 5 мм для трубы длиной 5 метров. Не страшна «разморозка» системы. Благодаря прочности и пластичности меди труба из нее выдерживает несколько замораживаний теплоносителя (до 3-х для труб из твердых марок меди и до 6-ти – для мягких) без разрушительных последствий для трубопровода.Хлор, практически всегда содержащийся в воде систем отопления и водоснабжения, способствует образованию на внутренней поверхности трубы слоя патины – тончайшего прочного защитного слоя, обеспечивающего значительное продление срока службы медного трубопровода.

Основные недостатки применения медных труб:

Несовместимость с другими материалами. При наличии в системе  алюминиевых элементов начинается активные электрохимические реакции. При прямом соединении с изделиями из других металлов разрушение происходит достаточно быстро. Для улучшения ситуации можно использовать латунные переходники и фитинги. Но в одной системе алюминий и медь лучше не совмещать — возможна реакция, при которой выделяется большое количество газов и при отсутствии газовыпускных клапанов систему может попросту разорвать.В кислой среде медь начинает разрушаться. Потому в системе отопления нужно использовать теплоноситель с нейтральным PH или со слабо-щелочным.При наличии в теплоносителе твердых частиц быстро происходит стирание, так как это мягкий и пластичный материал. Потому необходим механический фильтр, для удаления абразивных частиц из среды.Требуется изоляция от блуждающих токов. Медь – отличный проводник электрического тока, потому требуется контур заземления и наличие диэлектрических прокладок в системе.Сложность монтажных работ. Требуется специальное оборудование и квалифицированный персонал.Медные трубы боятся контакта с бетоном (окисляются). Скорость разрушения зависит от состава стены, но в любом случае лучше уложить трубу в ПВХ оболочку.

Соединения медных труб отопления производят различными способами:Неразъемные. Пайкой, после соединения стыкуемых деталей методом в раструб или с помощью фитингов, а также посредством пресс-фитингов с использованием специального инструмента.;Разъемные. С помощью обжимных фитингов и с резьбой (резьба только на одном конце фитинга).Вместо медных могут использоваться бронзовые или латунные фитинги.Для установки обжимных фитингов не требуется никакого специального оборудования: труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать».  Потому такие соединения нельзя замуровывать в стены.Установка прессовых фитингов при помощи специальных пресс-машин. Они сами стоят недешево, и их аренда тоже. Зато соединение получается герметичным и надежным, но неразъемным.

Чем покрасить медные трубы отопления

При подборе краски нужно учесть следующие тонкости: она не должна изменять цвет при высокой температуре, защищать от внешних воздействий, и не должна слоиться. Чтобы краска ложилась ровнее, необходима обработка грунтовкой для цветных металлов. Подойдет свинцово-суриковая грунтовка 81.

Причем нужно учесть, что краска не впитывается, и разносить ее кисточкой требуется тщательно. Но добиться более-менее  ровной прокраски можно только после нанесения двух слоев. Чуть легче работать с краской в баллончиках: она ложиться равномернее.

Красить медные трубы можно, но придется накладывать несколько тонких слоев

Для медных труб нельзя использовать масляные краски – они от температуры темнеют, а вв системах отопления она немалая. Подходят следующие краски: эмали ПФ – 115, 156, 167, 187, 223 и 519, эмали алкидные, полиуретановые и ГФ – 0119. Допускается использование лаков: ВЛ–51 или этинолевый лак, в который в соотношении 9к1 добавлена пудра алюминия.

Недостатки медных труб для системы отопления

Как и любой металл, медь имеет и свои минусы:

• При монолитном монтаже в стены применение данных изделий невозможно без защитной оболочки и теплоизоляции.
• Может возникнуть наружная коррозия, которая проест металл насквозь.
• Есть вероятность развития абразивного износа, который вполне возможен ещё до того срока годности, который заявлен на изделии.
• Блуждающие токи оказывают пагубное воздействие на медные трубы.
• При использовании сантехнических изделий из меди, вместе с алюминиевыми, со временем появляется электрохимическая коррозия.
• Высокая цена, которая не всем по карману.

Электрохимическая коррозия в местах соединений медных и алюминиевых труб

Несмотря на минусы и дороговизну, медь является универсальным и наиболее подходящим материалом для передачи теплоносителя. Если вы хотите, чтобы система отопления в доме была высокоэффективна и надёжна, то выбирать надо, без сомнения, именно трубы из меди. Они являются прекрасной альтернативой стальным трубам отопления и пластмассовым.

Поэтому при монтаже, особенно если он производится самостоятельно, нужно всё просчитать, чтобы не возникло проблем в будущем.

Ещё к дополнительным плюсам можно отнести то, что сварка на трубах прочнее самих труб, а значит, нет необходимости волноваться о состоянии сварочного шва.

https://youtube.com/watch?v=2avpeqbM22o

Подготовка к пайке

Видео 1. Как паять правильно.

Watch this video on YouTube

Паять (смотрите видео уроки) соединительные швы нужно тщательно и ответственно. Чтобы получить герметичные соединения и провести работу на высоком уровне понадобится:

1. труборез;
2. фаскосниматель;
3. труборасшириель;
4. стальной ершик для зачистки поверхности трубы и швов;
5. горелка на газу с регулируемым пламенем.

На словах процесс соединения описать сложно, поэтому чтобы как следует разобраться, как паять медные трубы отопления, смотрите представленные на нашем сайте видео уроки!

Видео 2.

Пайка медных труб

Watch this video on YouTube

При монтаже отопления учтите следующие моменты

Если не учесть этот нюанс, то прямой контакт этих двух металлов приведет к химической реакции с последующим образованием газов. В результате радиатор из алюминия может просто разорваться.

Видео 3.

Медные трубы в системе отопления.

Watch this video on YouTube

Трубы из меди оснащены маркировкой, которая дает возможность говорить про их физические и химические свойства. А именно, о температуре плавления, шероховатости внутренней поверхности изделия, коэффициенте теплопроводности, плотности материала и т.п.

Видео 4.

Мастер-класс: гнем медные трубы // FORUMHOUSE

Watch this video on YouTube

Поэтому установить такое отопление можно в любом доме, главное детально ознакомиться со всеми правилами соединения стыков, которые нужно паять (смотрите видео уроки) и приобрести хоть минимальный опыт в этой сфере.

Способы соединения медных труб

Сварка

Встречается довольно редко. Сварочной горелкой соединяются между собой медные трубы для отопления большого диаметра (начиная с диаметра 108 мм);

Соединение медных труб при помощи вытяжных фитингов.

Внутри трубы делается отверстие, вставляются кулачки и при помощи специального инструмента вытягивается раструб. Довольно трудоемкий и дорогой способ соединения труб, нужен специальный станок и монтажники не уважают такой вариант крепления.

Вальцовка

Способ соединения медных труб хороший, но его не используют в системах отопления. Очень редко можно встретить развальцованную деталь, и то заводского изготовления.

Компрессионный фитинг

Встречается довольно часто. Состоит из трех деталей: гайки, уплотнительного кольца и самого фитинга в виде уголка. Принцип соединения: на медную трубу одевается гайка, уплотнительное кольцо и сам фитинг. Затем гайка закручивается и прижимает трубу к фитингу. С другой стороны делается то же самое.

Недостатком данного метода соединения медной трубы является то, что нет рекомендации с какой силой затягивать гайку на фитинге. Каждый делает это как может и в итоге могут возникнуть утечки воды.

Еще одним минусом является условная неразборность фитинга, т.к. уплотнительное кольцо при одевании на трубу врезается в нее и остается навсегда. Поэтому, чтобы отремонтировать участок трубы (снять фитинг) приходится обрезать этот участок трубы и вставлять новый.

Если вам предложат компрессионый фитинг, лучше отказаться и попросить что-то другое.

Прессовый фитинг

Встречается редко, т.к. мастеру для его установки нужен набор специальных клещей (порядка двенадцати) и дорогостоящий пресс. Принцип соединения: фитинг накидывается на трубу и зажимается клещами нужного типа. В итоге получается идеально прочное неразборное соединение.

Разница обработки этими фитингами мягкой и жесткой трубы.

Внутрь мягкой медной трубы обязательно вставляется опорная втулка при монтаже компрессионого фитинга. Втулка позволяет сохранить геометрию трубы при сжимании опорного кольца.

Пайка медных труб

Способ позволяет получить качественное соединение медной трубы при помощи недорогого оборудования.  Обычно это пропановая горелка для небольших диаметров трубы. Для труб диаметром более 54 мм подойдет ацетилено-воздушная горелка.

Существует два вида пайки — жесткая и мягкая (высоко- и низкотемпературная). Жесткая пайка выполняется при более высокой температуре, нежели мягкая. Бытует мнение, что жесткая пайка прочнее, чем мягкая. Это не соответствует действительности.

Жесткая пайка менее технологична, чем мягкая. Для того, чтобы спаять при помощи жесткой пайки, требуется просто одеть фитинг на трубу, разогреть место соединения до темно-малинового цвета, и после этого присадить припой.

Мягкая пайка включает в себя:

• Зачистка места соединения до металлического блеска,
• Зачистка внутренней поверхности фитинга,
• Нанесение флюса,
• Соединение деталей,
• Удаление излишков флюса,
• Собственно пайка.

Главное отличие мягкой от жесткой пайки в том, что после мягкой пайки медная труба имеет более аккуратный вид, нежели после жесткой. При жесткой пайке трубу сильно разогревается, чернеет по толщине, покрывается хлопьями — зачистить ее невозможно, она не будет выглядеть блестящей медной трубой, она будет черной. После жесткой пайки котельная выглядит безобразно, поэтому если предлагают жесткую пайку — лучше отказаться. Надо применять только мягкую пайку.

Жесткая пайка медной трубы подойдет для тех случаев, когда по трубопроводу будет транспортироваться не жидкость, а газ. Например, для систем кондиционирования, систем транспортирования любых газов разрешена только жесткая пайка, потому что остатки флюса, наносимые на трубу и внутреннюю поверхность фитинга, попадают во внутрь трубопровода и его необходимо вымыть.

Мягкая пайка подходит для гидравлических систем, т.к. она выглядит более эстетично.

Чем покрасить трубы из меди

После монтажных работ трубопровод можно покрасить, чтобы защитить его от коррозии и придать эстетичный вид. Рассмотрим, какая краска подойдет для достижения вышеуказанных целей.

Хорошим выбором станут такие краски:

• полиуретановые;
• алкидные;
• ПФ-115, 156, 167, 187, 223, 519;
• ГФ-0119.

Цены на ПФ-115

ПФ-115

Из лаков хорошо подойдут:

• смесь этинолевого покрытия с алюминиевой пудрой (соотношение 9:1);
• ВЛ-51.

Перед тем, как красить, следует очистить и покрыть поверхность свинцово-суриковым грунтовочным составом №81. При покраске следует учитывать то, что краска в медь не впитывается, а, следовательно, необходимо тщательно растушевывать наносимый состав. Лучше всего распылять краску баллончиком, ведь с его помощью можно получить качественную поверхность.

Монтаж медных труб отопления

Во время проведения работ придется резать и сгибать изделия, собирать узлы и соединения, паять или сваривать, обжимать фитинги. В дополнение к основным операциям нужно уметь калибровать и обрабатывать концы, удалять грат и заусенцы, наносить флюс, а затем очищать поверхность от его остатков и прочее. При монтаже не обойтись без следующих инструментов:

• трубореза;
• ручного калибратора;
• газовой горелки;
• набора гаечных ключей;
• напильников;
• флюса;
• припоя;
• уплотнительной ленты.

Сначала производится отбраковка труб с повреждениями, изломами, пережатиями. Их применение приведет к нарушению работы отопительной системы и снижению ее надежности. Заготовки нарезаются на труборезе или ножовкой с новым полотном. Крепление к стенам осуществляется с помощью кронштейнов, пластиковых и металлических хомутов с прокладками из резины.

Особенности выполнения операций

При подготовке необходимо следить за перпендикулярностью линии среза к оси трубы. Отклонение не должно превышать:

Наружный диаметр, мм	Величина скоса, мм
6-18	2
22-42	3
54-76	4
88-108	5

Используя дисковый труборез, нельзя прилагать большие усилия, лучше повысить скорость вращения. При разрезании отожженных изделий их концы могут деформироваться, что приведет к неравномерности монтажного зазора и невозможности пайки. Поэтому необходимо концы откалибровать, начиная изнутри, потом – снаружи. Во время спаивания припой может затечь в трубу, образуя там наросты (грат). Если их не убрать, увеличится гидравлическое сопротивление всей системы.

Высокая пластичность медных изделий позволяет соединять их раструбами без фитингов. Однако применение этого способа допускается для заготовок одинакового диаметра в отопительных системах с температурой теплоносителя не более 110 ⁰C. Для создания раструбов необходимо специальное оборудование.

Допустимый радиус изгиба заготовок с сечением до 15 мм не должен быть меньше 3,5 диаметра, а у более толстых – 4. При ручном сгибании радиус ограничивается 8 величинами, иначе возможно сплющивание стенок. Жесткие трубы рекомендуется предварительно нагревать.

Разъемные соединения

Для создания разборных стыков используются обжимные фитинги. Эти соединения не отличаются высокой надежностью и требуют периодического подтягивания. У труб с пластиковым покрытием концы очищаются от изоляционного слоя, а с торцов удаляются заусеницы.

Сначала надеваются накидные гайки, потом обжимные кольца. Затем производится затяжка. По мере закручивания гаек кольца начнут прижиматься к трубе, герметизируя стык. Главное – не переусердствовать, чтобы не нарушить форму концов, из-за чего возможно появление утечек. Герметизация переходных фитингов при соединении с устройствами из других металлов осуществляется лентой ФУМ. Поток воды при этом должен быть направлен к меди.

Паяные соединения

Способ основан на использовании капиллярного эффекта, под действием которого припой способен заполнять зазоры. Соединение производится фитингами с внутренним диаметром больше наружного размера трубы на 0,1-0,15 мм. Пайка бывает высоко- или низкотемпературной. Первая, как и сварка, применяется для стыковки толстостенных труб диаметром более 110 мм.

Низкотемпературная пайка осуществляется по следующему алгоритму:

1. Концы труб очищаются от полимерного покрытия (если оно есть) и заусениц.
2. Производится обработка места пайки и внутренних стенок фитинга мелкой наждачной бумагой.
3. После очистки от пыли на поверхность наносится флюс.
4. Концы труб вставляются в фитинг.
5. Соединение нагревается горелкой или паяльной лампой.

После достижения необходимой температуры припой, положенный на поверхность, за счет капиллярного эффекта начнет плавиться и затекать в зазор между трубой и фитингом. Во время пайки и остывания конструкция жестко фиксируется. Чтобы прочность меди не снизилась, нельзя использовать принудительное охлаждение.

Цветные металлы в отопительных системах

Плюсы и минусы в использовании

Проектируя и монтируя отопительные системы, я чаще всего работал с обычными стальными и чугунными трубами. Но несколько раз мне пришлось использовать медь, и должен отметить, отзывы экспертов об этом материале вполне справедливы: он действительно обладает внушительным списком эксплуатационных преимуществ.

К основным полюсам я бы отнес такие:

1. Медь – абсолютно безвредный металл, который никак не ухудшает ни качество воды (если использовать его для изготовления водонесущих контуров), ни состояние атмосферы в помещении. Более того, медные трубы в определенной мере обладают антисептическими свойствами, что тоже является преимуществом.
2. Со временем материал не утрачивает своих эксплуатационных качеств, потому, инвестировав один раз в создание отопительной системы, мы можем быть спокойны – при минимальной профилактике она прослужит не меньше, чем само здание.

Высокая эластичность материала позволяет гнуть контуры отопления

1. Медь практически не подвергается коррозии, в том числе и при контакте с хлорированной водой. При окислении на поверхности трубы формируется плотная инертная патина: если ее не счищать, то она надежно защитит основание от любых воздействий.

1. Диапазон температур, в которых может эффективно функционировать медная труба – от -200 до +3500С. Это значит, что наша система выдержит любые перепады температуры теплоносителя без малейшего ущерба для себя.

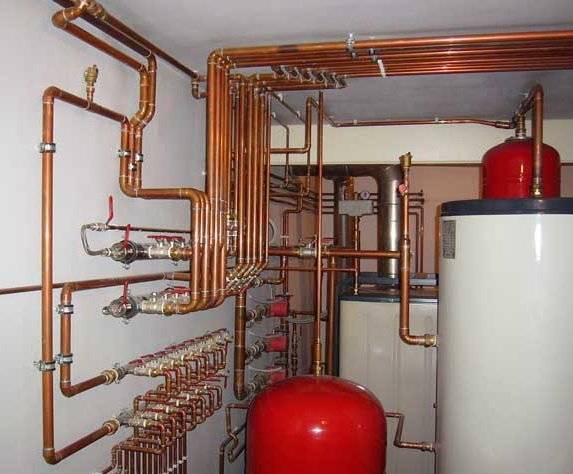

Даже в технических помещениях это выглядит красиво!

Есть у такого решения и минусы, и почти все они лежат в финансовой плоскости:

1. Сами трубы и фитинги к ним стоят очень дорого.
2. Найти качественный материал тоже непросто – высокая цена существенно ограничивает спрос, а значит, и предложение в строительных магазинах.
3. Монтаж медных труб отопления производится только сварным способом (точнее, методом пайки), что усложняет и удорожает обустройство системы.

И все-таки, если есть возможность – я бы посоветовал использовать именно медь. Оно того стоит!

Разновидности трубной продукции

Несмотря на скудность ассортимента, о которой я говорил выше, в продаже можно найти самые разные медные трубы. Наиболее распространенная классификация базируется на сравнении толщины стенок. По этому параметру выделяют две группы, которые можно проанализировать по таблице:

Толстостенные изделия, которые подходят для отопления

Тип	Особенности
Тонкостенные	Толщина стенки от 0,2 до 0,7 мм. С одной стороны, это обеспечивает хорошую теплоотдачу, с другой – малая механическая прочность (все-таки медь – мягкий металл) ограничивает сферу применения. В отоплении используются очень редко, чаще всего такие изделия применяют для монтажа теплообменников, холодильных систем и т.д.
Толстостенные	Толщина стенки – от 0,8 до 10 мм. При монтаже отопительных систем я обычно использую трубы со стенкой 1-1,5 мм – этого вполне достаточно для обеспечения прочности в сочетании с высокой теплопроводностью. Желательно работать с трубами, изготовленными по ГОСТ 617 – 90: для их производства берется очищенная медь марок М1 – М3.

Тонкостенные изделия

Кроме того, можно встретить классификацию изделий по типу производства. Она обычно указывается в виде буквенного индекса:

• С – тянутые из сварной заготовки;
• Д – тянутые или холоднокатаные из прутка.

С точки зрения пригодности для использования в бытовых системах отопления критичной разницы между этими разновидностями нет

А вот на что я бы рекомендовал обратить внимание, так это на прочность на изгиб

Если есть возможность, покупайте именно заготовки с повышенной прочностью – благодаря этому вы сэкономите себе массу времени, сил и нервов при формировании изогнутых контуров отопительных и водопроводных систем.
