Как подключаются бойлеры косвенного нагрева

Установка и требования к монтажу

Она зависит от способа выполнения газового котла. Если он является напольным, то монтаж заключается в размещении котла в том месте, где он должен стоять. Перед этим проверяют своими руками прочность основания и при необходимости укрепляют ее.

Если же планируется провести подключение настенного агрегата. то его установка в доме предусматривает последовательное выполнение таких этапов:

1. Создание дымохода. Он может быть классическим (нужен для котлов с естественной тягой) и коаксильным (предназначен для агрегатов с принудительной тягой). Первый делают из стальных круглых труб, которые обязательно утепляют. Второй собирают из труб, которые являются частью комплекта котла. Коаксильный дымоход нужно сразу присоединять к агрегату .
2. Фиксация кронштейнов .
3. Навешивание котла .

Независимо от способа монтажа всем хозяевам следует соблюдать часто упоминаемые в видео требования:

1. Наличие котельной для напольного газового котла. Она должна иметь объем, больший 15 куб. м, отдельный вход, окно с площадью большей 0,45 кв. м и вентиляцию.
2. Наличие датчика загазованности в помещении, где будет размещаться котел.
3. Между стеной/полом и котлом должна быть прослойка из материала. которая не горит.
4. Ближайшие газовые приборы должны размещаться на расстоянии не менее 20 см.
5. Расстояние между котлом и соседними стенами должно составлять 30-50 см.

Особенности установки и эксплуатации в соответствии с характеристиками

Если бойлер выполнен в настенном исполнении, то для него нужно выбрать достаточно прочную капитальную стену. Параметры крепёжных элементов зависят от объёма водонагревателя и материала стены:

• при объёме 30–50 л (усилие вырывания — 15–25 кг): для бетона — диаметр 6–8 мм, длина 60–80 мм; для кирпича или шлакоблока — диаметр 8–10 мм, длина 80–100 мм;
• 80–100 л (усилие вырывания — 25–35 кг): бетон — (8–10 мм)/(80–100 мм); кирпич/шлакоблок — (10–12 мм)/(100–120 мм);
• 150–200 л (усилие вырывания — 45–60 кг): бетон — (10–12 мм)/(80–120 мм); кирпич/шлакоблок — (12–14 мм)/(120–150 мм).

На вводе холодной воды перед бойлером необходимо установить обратный клапан, который предотвратит утечку горячей воды в холодный водопровод. Между обратным клапаном и бойлером устанавливать отсечную арматуру запрещено. А вот врезать на этом участке тройник с краном нужно — через этот кран ёмкость можно будет опорожнить для обслуживания (слить воду из бойлера через точку водоразбора не получится, поскольку забор горячей воды осуществляется сверху).

Главнейшим поражающим фактором для водонагревателя любого типа является накипь — рыхлая «шуба», образующаяся в результате кристаллизации солей магния и кальция. Процесс отложения накипи начинается при температуре около +80С и происходит он тем интенсивнее, чем сильнее нагревается вода. Поэтому при умеренном потреблении горячей воды, например, для мытья пары тарелок или умывания, на термостате бойлера целесообразно устанавливать минимально возможную температуру, то есть такую, чтобы горячую воду не приходилось разбавлять холодной.

И только в том случае, если воды требуется много, например, пользователь собирается принять душ, необходимо установить регулятор на максимальный нагрев.

Для удаления накипи в резервуар нужно закачать раствор уксусной или лимонной кислоты, который затем нагревается до максимально возможной температуры.

При использовании в качестве теплоносителя обычной воды, не прошедшей подготовку в виде процедуры обессоливания, накипь может образоваться и внутри змеевика. Об этом легко можно будет догадаться по заметно уменьшившейся мощности нагрева. «Лечится» аналогично: при помощи насоса через теплообменник прокачивается раствор лимонной или уксусной кислоты. При этом он должен подаваться со скоростью 1 м/с.

В процессе эксплуатации может появиться течь в местах присоединения бойлера к коммуникациям. В этом случае резьбовые соединения нужно перепаковать, добавив чуть больше уплотнителя. Если вы из-за недостатка опыта испытываете затруднения при организации герметичных резьбовых соединений на трубопроводах, попробуйте применить в качестве уплотнителя льняную нить марки «Тангет Унилок».

Она стоит несколько дороже обычного сантехнического льна, но зато более удобна в применении и в случае укладки с избытком не вызывает разрушения навинчиваемой детали.

При обнаружении течи в баке нужно более тщательно проварить шов в том месте, где она появилась. В качестве временной меры место протечки можно заделать клеем «холодная сварка».

Видео: самодельный бойлер косвенного нагрева

Возможность получить горячую воду, просто открыв кран — неоценимое удобство, без которого современная жизнь считаться комфортной не может. В зимнее время нам так или иначе приходится греть теплоноситель контура отопления. И этим, как говорится, грех не воспользоваться — использование ресурсов этой системы позволяет быстро и просто приготовить горячую воду для хозяйственно-бытовых нужд. Для этого понадобится простейшее устройство — бойлер косвенного нагрева, который, следуя нашим советам, очень легко можно изготовить самостоятельно.

Схема подключения электрического котла с бойлером

Чтобы приборы и система стабильно функционировали, необходимо дополнительно вмонтировать бачок на выходе с бойлера, объем не должен быть ниже 10% от вместительности первого резервуара. Этот агрегат поможет избежать негативных последствий от теплового расширения жидкости.

Подающие трубы водоснабжения оснащаются обратными клапанами, это необходимо для того, чтобы не появлялись противотоки. Способов монтажа существует несколько, я поочередно опишу каждый из них.

Двухнасосная схема

Один насос монтируется в трубопровод бойлера, а второй непосредственно к электрическому котлу, для подключения применяются обычные тройники. Хочу заметить, что одно из дополнительных приспособлений для нагнетания потока жидкости можно устанавливать не только на обратном патрубке, но и в подающей трубе.

Вся система является автоматизированной, за остановку процесса нагрева отвечают специальные датчики, которые имеют две пары контактов. Как только жидкость в бойлере нагреется до определенной температуры, контакты замкнутся, и теплоноситель не будет подаваться в змеевик накопительного оборудования.

Использование трехходового клапана

Такая система будет практичной, если горячая вода потребляется в больших количествах, при монтаже всех составляющих создается два контура. За отопление помещений отвечает основная разводка труб, а дополнительная относится к нагреву резервуара с жидкостью для использования в бытовых целях.

Трехходовой клапан нужен для эффективного распределения теплоносителя между двумя контурами, он полностью автоматизирован и срабатывает, когда вода в накопителе опустится до заранее установленного значения.

Гидравлическая стрелка

Такая система предполагает наличие специальных распределителей между разными потоками, которые будут создавать нужное равновесие теплоносителя. Я часто замечал такие конструкции в домах, где необходимо подавать горячую воду напрямую из котла по разным направлениям.

Благодаря чему устраняются резкие перепады в давлении независимо от ответвлений, коллектор с гидравлическим модулем функционирует максимально стабильно.

Применение рециркуляции

Эта схема будет незаменима, кода необходимо организовать быструю подачу нагретой воды из котла за счет закольцованной магистрали. Постоянный поток благодаря насосу циркулирует по системе, чтобы реализовать задуманное, потребуются дополнительные узлы, я выделю их отдельно:

1. Обратный клапан.
2. Отводчик воздуха с автоматизированной системой.
3. Предохранитель.
4. Расширительный бачок.

Хочу дать действительно важный совет, чтобы увеличить производительность до максимума и получать хорошую мощность при пониженных затратах нагрева жидкости необходимо правильно подключить бойлер к котлу, брать во внимание нужно все компоненты и узлы. Этот нюанс будет важен независимо от схемы, которая используется для подключения оборудования

Убедиться в удачном подсоединении можно достаточно легко, необходимо лишь провести ряд проверок, направленных на работоспособность устройств, нагреть жидкость в емкости. Потраченное время на процесс свидетельствует о многом, этот показатель стоит измерять, пока вода не нагреется до нужной температуры.

Когда подключение электрокотла и бойлера косвенного нагрева выполнено максимально правильно, то водонагреватель продемонстрирует хорошую производительность. В противном случае нужно перепроверить схему и устранить все недочеты.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в “рубашку” обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Двухнасосная схема

В такой схеме управление потоками теплоносителя осуществляется активным воздействием циркуляционных насосов в различных магистралях.

В этой схеме линия ГВС также имеет приоритет (режим приоритета бойлера) – она подключена перед циркуляционным насосом системы отопления. Правильнее будет сказать, что линия нагрева водонагревателя и линия отопления подключены параллельно, и каждая имеет свой циркуляционный насос. Переключение режима работы насосов осуществляется сигналами с того же термодатчика бойлера.

Для исключения взаимного влияния потоков теплоносителя после каждого насоса устанавливается обратный клапан.

Эта схема, так же как и первая, предусматривает отключение линии отопления при включении контура ГВС, что не должно привести к значительному охлаждению дома за короткое время нагрева воды в накопительном нагревателе (первоначально нагревается примерно за 30 минут, а то и меньше).

Но в сложных системах отопления может быть использовано два котла, один из которых постоянно работает на отопление, тогда как второй работает по второй схеме переключения режимов.

Виды устройств косвенного нагрева

Существует две разновидности приборов косвенного нагрева: с встроенным управлением и без него. Устройства, оборудованные встроенным управлением, подсоединяются к отопительной системе, которая работает от котлов, не имеющих управления. Такие агрегаты оборудованы встроенным датчиком температуры, собственным управлением, которое служит для включения или отключения подачи в змеевик горячей воды.

Во время монтажа подобного агрегата, все что потребуется – присоединить на необходимые входы обратку и подачу от отопления, ввести подачу холодного потока, а к верхнему выходу подсоединить гребенку раздачи горячей жидкости. Вот в принципе и все, после заполнения бака водой можно приступать к ее нагреву.

Стандартные бойлеры косвенного нагрева, как правило, работают с автоматизированными котлами. При монтаже нужно в определенное место смонтировать датчик температуры. И связать его с определенным входом котла. После чего делается обвязка бойлера косвенного нагрева согласно определенной схеме. Агрегат можно подсоединить к энергонезависимому котлу, но для подобного необходимы особые схемы.

Следует помнить, что в подобном устройстве воду можно нагревать немного ниже температуры теплоносителя, который циркулирует в змеевике. Таким образом, если котел функционирует в низкотемпературном режиме и максимальная температура, которую он выдает, составляет +40оС, то вода в баке будет нагреваться максимум до этой температуры. Выше данной температуры нагреть воду не получится.

Для того чтобы обойти данное ограничение существуют комбинированные водонагреватели. Они оборудованы встроенным ТЭНом и змеевиком. Задача основного нагрева отводится змеевику, ТЭН служит только для того чтобы довести температуру до заданного значения. Кроме того такие системы отлично сочетаются с котлами, которые функционируют на твердом топливе, в этом случае температура воды не будет падать даже тогда, когда топливо полностью прогорело.

Для такого водонагревателя подходит любой источник горячего водоснабжения. Для данных целей можно использовать любой твердотопливный водогрейный котел, работающий на дровах, угле, пеллетах, брикетах. Также можно своими руками подключить к электрическому, газовому либо котлу на жидком топливе.

Существуют модели, у которых есть собственное управление, в этом случае их монтаж и обвязка более просты. В том случае, когда более простая схема, необходимо продумать систему регулировки температуры и переключение котла на обогрев воды с обогрева батарей отопления.

Монтаж бойлера косвенного нагрева может быть осуществлена, как на полу, так и методом навешивания на стену. У настенных вариантов емкость не должна превышать объем 200 литров, а вот напольные модели могут иметь объем вплоть до 1500 литров. В обоих случаях есть как горизонтальные, так и вертикальные модели. Чтобы установить настенную модель, необходимо стандартное крепление – кронштейны, они устанавливаются на дюбеля соответствующего типа.

Если же говорить о формах, то наиболее распространенной является цилиндр. Почти у всех моделей рабочие выводы сделаны сзади. Благодаря такому расположению упрощается монтаж устройства, а также сохраняется более элегантный внешний вид. Лицевая часть панели имеет место для монтажа датчика температуры либо термореле, а у некоторых моделей есть также возможность для монтажа ТЭНа, который будет служить для догрева воды при недостаточной мощности отопления.

Подключение к электрической сети

В теплое время года оборудование находится в выключенном состоянии, поэтому нужно как-то решать проблему с горячей водой. Для этого мы можем перекрыть контур отопления и оставить работать только бойлер косвенного нагрева. Но чаще всего практикуется простое подключение водонагревателя к электросети – для этого здесь монтируются ТЭНы (в некоторых моделях они встроены изначально). Подключаться к электросети необходимо через защитные автоматы.

Официальный Форум BAXI в России

• Темы без ответов
• Активные темы
• Поиск
• Пользователи
• Наша команда
• Благодарности

• 19.07.2019 – Вышла в свет семинарская тетрадь BAXI 3кв. 2019 года (119 Мб). Скачать
• 20.06.2019 – В продажу поступили стабилизаторы напряжения BAXI Energy.
• 16.04.2019 – Стартовали продажи котлов BAXI Eco Nova.
• 16.11.2018 – Вышла в свет семинарская тетрадь BAXI 4кв. 2018 года (8 Мб). Скачать

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется

• термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
• комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

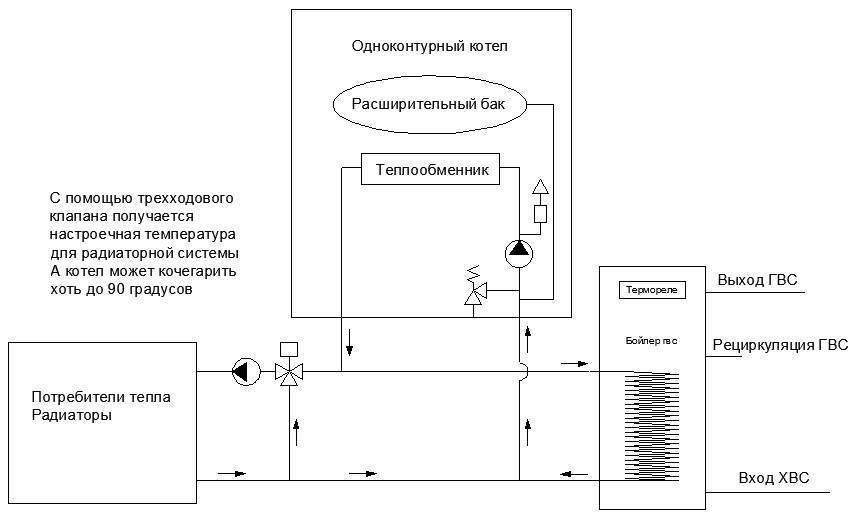

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Этапы обвязки бойлера с котлом

Обвязка БКН призвана выполнить ряд главных задач: обеспечение непрерывной циркуляции теплоносителя от котлоагрегата к БКН, предотвращение гидравлических ударов, поддержание установленного температурного режима для нагреваемых контуров. Для снижения тепловых потерь в системе конструкцию бака-аккумулятора устанавливают поближе к источнику нагрева.

Водопроводная вода отводится в нижний патрубок БКН, а забор ГВС выполняется из верхнего. Для бойлеров заводского изготовления схема обвязки разрабатывается заводом-изготовителем и выполняется монтажной организацией, поскольку от этого будет зависеть гарантия на оборудование.

Этапы процесса обвязки БКН с отопительным одноконтурным котлом:

1. Перед тем как подключить бойлер выбирают его место расположения таким образом, чтобы он не мешал в процессе эксплуатации теплового оборудования и находился предельно близко к котлу.
2. Размещают анкера и кронштейны по схеме и закрепляют на них корпус БКН.
3. Выполняют врезку в горводопрод.
4. Устанавливают отвод, запорно-регулирующий вентиль, предохранительный клапан и фильтр для очистки исходной воды.
5. Выполняют подключение водонагревателя во внутридомовую систему ГВС, на линии устанавливают расширительный бак, для термокомпенсации системы при нагреве.
6. Монтируют байпасную и дренажную линию с запорной арматурой для ремонта и обслуживания БКН.
7. До того как подключить бойлер косвенного нагрева обвязывают линии подачи/обратки греющего котлового теплоносителя с запорно-регулирующей арматурой и первичными датчиками системы автоматики.
8. Подключают электронный блок управления и циркуляционные электронасосы в соответствии с исполнительной схемой теплоснабжения.

Обязательные запорно-регулирующая арматура и первичные датчики, которые устанавливаются в системе безопасности бойлера косвенного нагрева:

1. Расширительный бачок мембранного типа, устанавливается совместно с группой безопасности с объемом не менее 10 % от общего объема БКН. Служит для компенсации температурного расширения в трубопроводах горячей воды, снижая риск разрыва системы ГВС и предотвращая создание аварийных ситуаций.
2. Предохранительный клапан, защищает от превышения давления в баке БКН, выполняя аварийный сброс воды.
3. Группа безопасности БКН, комплектуется манометром для контроля давления воды в баке, сбросным клапаном и воздухоотводчиком.
4. Датчик температуры БКН, который монтируется в линии циркуляционного насоса, для контроля температуры теплоносителя в змеевике.
5. Трехходовой клапан и тройник для подключения, выполняет функцию переключения теплоносителя по контурам.
