Сепаратор воздуха и шлама: очистка и защита системы отопления

Не реализуемая логика работы подпора воздуха.

Подпор воздуха в помещение это не такая простая задача, как может показаться. Цель подпора воздуха — создать требуемый избыток давления в защищаемом помещении по отношению к помещению, откуда может происходить угроза задымления.

Но между помещениями есть дверь — и это несет в себе массу сюрпризов.

Дверь нужно открывать/закрывать даже в момент пожарной тревоги — как иначе будет происходить эвакуация?

Так вот, при закрытой двери и при открытой требуются разные мощности подпора воздуха.

Это достигается либо применением двух разных вентиляторов, либо устройством еще одного клапана для сброса избыточного давления из помещения с подпором воздуха.

И тот и другой способ основываются на управлении режимом дымоудаления по сигналу датчика открытия двери. Возможно существует и способ управления по измерению давления, но это нужен очень точный датчик.

Понятно что это достаточно сложный сценарий управления и не во всех системах реализуем штатным возможностями.

Сам был свидетелем невозможности открыть дверь в тамбур лифта из-за того, что ее прижало разностью давлений, когда включился подпор воздуха.

Принцип работы сепаратора: 4 преимущества

Многие путают принципы работы воздушного разделителя и воздухоотводчика. Два устройства были созданы для того, чтобы предотвратить попадание кислорода в отопительные системы. Отводчик воздуха выводит все газы постепенно, по мере того, как они скапливаются.

Сепаратор обеспечивает бесперебойную работу всех элементов системы отопления. Удобно пользоваться компактным устройством, которое не занимает много место, но эффективно справляется с выведением кислорода. В основе работы эффективных сепараторов лежит слияние: маленькие пузырьки воздуха соприкасаются с поверхностью прибора и прилипают к ней, образуя «облака». Конечная цель заключается в том, чтобы «облака» отрывались от сепаратора и всплывали.

Преимущества сепараторов от Flamcovent:

Не подвержены ржавчине.
Устройство оказывает положительное влияние на качество воды.
Чтобы очищать разделитель, не нужно устанавливать всю систему.
Сепаратор легко монтировать, что значительно экономит временные и энергетические затраты.

Сепараторы Flamcovent удаляют не только пузырьки воздух, но и шлам. Устройство отлично справляется с удалением механических включений. Нижняя часть корпуса оснащена удлиненной камерой и специальной сеткой, что обеспечивает осаждение твердых частиц. Отстойная камера не оснащена pall кольцами, что позволяет очистителю быстро и качественно выводить грязь.

Принцип работы сепаратора воздуха

Сепараторы Flamcovent (Нидерланды)

Конструкция сепаратора воздуха Flamcovent.

Основу конструкции сепараторов от голландской компании Flamcovent составляют PALL-кольца из нержавеющей стали. Проходя через корпус сепаратора, поток теплоносителя замедляет свой ход, при этом мелкие пузырьки воздуха «приклеиваются» к стенкам PALL-колец. Далее мелкие пузырьки собираются в более крупные и поднимаются в воздушную камеру конической формы, где выпускаются наружу через спускной клапан. Снижение скорости потока теплоносителя позволяет крупным пузырькам легко всплывать наверх.

Внешний вид и принцип работы PALL-колец. Один сепаратор в зависимости от модели может содержать от 115 до 4 000 таких колец.

Сепараторы Reflex Exair (Германия)

Основу конструкции немецкого сепаратора Reflex Exair составляет особая сетка, которая расположена на пути следования потока теплоносителя. Конструкция сетки не влияет на гидравлические показатели системы, т.к. практически не создает потери давления в продольном направлении. Сетка уменьшает турбулентность, что позволяет микропузырькам подниматься наверх в воздушную камеру.

Конструкция сепаратора Reflex Exair (Германия).

Объемная воздушная камера создает своего рода барьер между теплоносителем и воздухоотводным клапаном. Камера предотвращает попадание в клапан частиц различных загрязнений. Возможны различные способы подсоединения к системе: резьба, фланец, сварка (от ¾ до DN 300).

Сепараторы SpiroVent (Нидерланды)

Основу конструкции голландского сепаратора SpiroVent составляет медная трубка с медной сеткой. Сетка уменьшает турбулентность, что позволяет остановить микропузырьки любого размера. Далее пузырьки поднимаются вверх и отводятся из системы через автоматический воздухоотводчик.

Конструкция сепаратора микропузырьков Spirovent.

Назначение сепарационного устройства для продувки

В паровых водотрубных котлах барабанного типа, работающих как в схемах с естественной, так и с принудительной циркуляцией котловой воды, остро стоит вопрос очистки ее от высокого солесодержания.

Оно повышается при каждом новом цикле циркуляции котловой воды, поскольку сухой пар не имеющий примесей отводится потребителям, а все соли остаются в котле. Излишние соли отлагаются на внутренних поверхностях котловых труб, что для них является губительным.

Для поддержания требуемой концентрации солей в водяном тракте котла, излишнюю соль сбрасывают с помощью выполнения периодической и непрерывной продувки котла. Процент продувки устанавливается по результатам водно-химического режима и мощности котла, он ограничивается государственными нормами не выше 5 % его паропроизводительности.

Для мощных котлов продувка составляет десятки тонн горячей воды в час, и создает серьезные потери в тепловом балансе котельной.

Для того чтобы максимально использовать вторичную энергию от продувочной воды в паровых котлах применяют сепараторы продувки, которые за счет расширения и вращательного движения поступающей среды, разделяют ее на пар и воду для вторичного применения. Устройство также удаляет лишние соли из котла, дренируя их из бака-сепаратора в виде шлама.

Сепараторы воздуха и микропузырьков

Сепараторы воздуха и микропузырьков (деаэраторы) системы отопления –необходимы для легкого и эффективного извлечения из системы отопления воздуха и микропузырьков. Сепаратор микропузырьков имеет специальную конструкцию внутри корпуса, в которой происходит высвобождение микропузырьков в воздух, а далее выброс из системы отопления, что в свою очередь избавляет от воздушных пробок мешающих системе нормативной работе. Деаэраторы (сепараторы) являются лучшим решением для защиты системы отопления, котельного и насосного оборудования от коррозии так как процесс в функционирующей системе отопления происходит не прерывно. Большим преимуществом является полноценная автономна работа в отличии от обычного воздухоотводчика, который необходимо с большей частотой обслуживать, автоматический воздухоотводчик не решает проблему образования микропузырьков, но является отличным решением локальных задач.

I-I-IDEAS.ru рекомендует не реже одного раза в год проверять все оборудование системы отопления и проводить профилактические работы.

I-I-IDEAS.ru экспертно подходит к выбору заводов по производству сепараторов воздуха и микропузырьков (деаэраторы) системы отопления мы рекомендуем ведущих производителей данного оборудования проверенных временем Flamcovent, Spirovent, FAR.

Компания I-I-IDEAS.ru предлагает большой выбор оборудования для отопления и умного дома, котельных и водоснабжения. На сайте вы сможете купить сепаратор воздуха и микропузырьков (деаэраторы) системы отопления по оптимальным ценам в Москве. Мы гарантируем своевременную поставку в столице и других городах РФ.

Список услуг I-I-IDEAS.ru не исчерпывается продажей сепараторов воздуха и микропузырьков (деаэраторы) системы отопления и других комплектующих для систем отопления, водоснабжения. Специалисты компании готовы спроектировать и выполнить монтаж надежной и удобной в управлении котельной, сделать дистанционное управление отоплением, необходимое для поддержания комфортной температуры, экономии энергии и тепла от 30% в доме или квартире.

Для того чтобы заказать сепаратор воздуха и микропузырьков (деаэраторы) системы отопления, свяжитесь с нами по номеру в Москве: +7 (495) 540-52-89.

Техническая характеристика сепаратора РЗ-БСД

Производительность, т/ч………7

Эффективность, %………50…60

Расход воздуха, м3/ч……… 3250

Диаметр наружного цилиндра, мм……1174

Размеры пневмосепарирующего канала, мм. . . 2800x60x400

Габаритные размеры, мм……. 1174x1174x2182

Масса, кг…………335

Расход воздуха регулируют дроссельным клапаном, установленным в нижней части отсасывающего воздуховода. Если в нем обнаруживают целые зерна, скорость воздуха уменьшают дроссельным клапаном. Наблюдая в цилиндрическое прозрачное окно, можно заметить неравномерность поступления зерна. В этом случае открывают продольные отверстия для забора воздуха. Дополнительный приток воздуха в верхней части способствует более равномерному распределению зерна.

Аспирационную колонку А1-БКА (рис.) относят к устройствам с каскадным принципом пневмосепарирования, она предназначена для выделения примесей из зерна злаковых культур, разделения продуктов шелушения крупяных культур, отличающихся аэродинамическими свойствами, а также для контроля крупы и лузги.

Рис. Аспирационная колонка А1-БКА

Над питающим валиком 12 размещен грузовой клапан 14, регулирующий толщину слоя продукта. Под валиком 12 расположены наклонные скаты 15 и четыре поворотных клапана, образующих каскады сепарирования. Клапаны 16 позволяют регулировать направление воздушного потока и прохождение продукта в зоне сепарирования. В нижней части корпуса на выходе из машины установлено магнитное устройство 17, представляющее собой набор малогабаритных магнитных дуг, соединенных полюсными накладками.

Осадочная камера 10 имеет вверху клапан 13 для регулирования расхода воздуха и соответственно скорости воздуха в зоне сепарирования. В нижней части камеры расположены два ряда разрезных клапанов 8, которые в процессе работы в результате образующегося вакуума прижимаются к наклонному скату и по мере накопления продукта силой его тяжести открываются, выпуская продукт (легкие примеси), не нарушая герметичности. Для регулирования положения клапанов 16 служат рукоятки 1, установленные на наружной боковой поверхности колонки. Здесь же находятся смотровые окна 6, 7 и 9.

Колонка имеет два прямоугольных отверстия, предназначенных для присоединения самотечной трубы и патрубка для аспирации, к которому подсоединяют воздуховод аспирационной сети. На передней стенке колонки сделаны два люка со съемными фортками 2, которые обеспечивают доступ к питающему валику и магнитному устройству. Электродвигатель 4 и редуктор 3 устанавливают на кронштейне 5, прикрепленном к корпусу 11 колонки.

Продукт через приемное отверстие попадает на питающий валик диаметром 70 мм и равномерной лентой через грузовой клапан поступает на первый неподвижный наклонный скат. Далее, перемещаясь с одного ската на другой, продукт каждый раз изменяет направление движения, образуя четыре каскада. На всем пути перемещения продукт продувается воздушным потоком, который увлекает и уносит в осадочную камеру легкие примеси (лузгу, пыль, мелкий сор и т.д.).

Зерно (или ядро), пройдя все каскады пневмосепарирования, поступает в нижнюю часть корпуса на наклонную плоскость магнитного устройства и, пройдя по ней, выводится из машины, а металломагнитные примеси удерживаются на полюсных накладках. Эти примеси периодически удаляют, очищая рабочую поверхность магнитного устройства. Легкие примеси осаждаются в камере 10 и по мере накопления выводятся из машины.

В период пуска колонки необходимо отрегулировать подачу продукта с помощью грузового клапана 14, общий расход воздуха на колонку (клапан 13) и по каскадам (клапаны 16), ориентируясь на максимально достигнутую технологическую эффективность. Воздушный режим в процессе эксплуатации необходимо периодически регулировать.

Почему следует применять гидравлическую стрелку

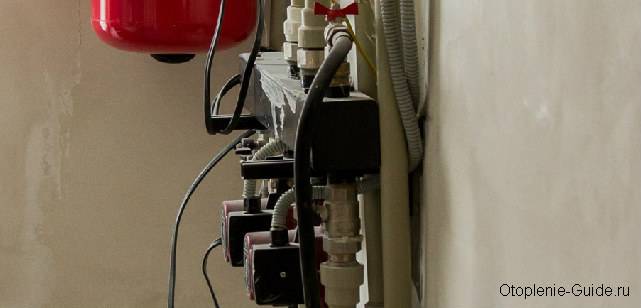

Участок системы отопления с гидрострелкой.

С другого ракурса.

В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус. теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:

Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;
Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.

Все вышеперечисленные проблемы может решить гидравлическая стрелка.

Вид на стрелку сбоку.

Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.

Принцип работы гидрострелки

Разберем принцип работы гидравлического разделителя. Поскольку внутри трубы прибора ничего нет, ясно, что регулирование работы теплоносителя осуществляется за счёт физических законов. Как это работает:

Когда оборудование только запускается, температура теплоносителя ещё не достаточна, чтобы хоть как-то обогреть помещение, а циркуляционные насосы уже разгоняют его по батареям. Вода, достигая гидрострелки, направляется вниз и происходит вращение по малому кругу и котёл работает на себя, быстрее повышая температуру теплоносителя.

Гидравлические процессы, протекающие в гидрострелке

После того, как восстанавливается баланс в температуре подачи и обратки, потоки практически не смешиваются, а гидрострелка выполняет только функции сбора примесей и воздуха из жидкости. Но на практике, такое равновесие практически не достижимо и кратковременно, поэтому наличие гидрострелки всегда будет оправдано.

Если по каким-то причинам увеличивается расход системы, а протоки в котле меньшего диаметра и просто не могут обеспечить больший расход. Тогда вода в гидрострелке смешивается (происходит добавление нужного объема жидкости из обратки к подаче) и каждый элемент системы получает столько, сколько ей требуется – котёл меньше, ветки трубопровода больше.

Отопительные котлы длительного горения особенно остро нуждаются в установке гидрострелки, поскольку имеют несколько режимов топки (от розжига до затухания) и на каждом этапе работы требуется создать стабильные условия давления и температуры.

Конструкция сепараторов воздуха

Для удаления воздуха и микрочастиц из систем отопления применяют сепараторы воздуха. Оборудование эффективно удаляет воздух и другие растворенные газы, обеспечивает оседание микрочастиц.

Устройства не содержат движущихся узлов, не требуют регулярной замены расходных элементов, подключения к электросети. Срок службы оборудования составляет несколько десятков лет. Различают:

Сепараторы шлама.
Сепараторы воздуха.
Комбинированные устройства.

Оборудование представляет собой полый корпус с сепарирующим элементом внутри. Принцип действия устройства обычно основан на замедлении потока. При этом взвеси осаждаются под действием гравитации, из микропузырьков формируются более крупные и поднимаются вверх. Газы удаляются через автоматический клапан, расположенный вверху устройства. Шлам смывается открытием вентиля, размещенного внизу.

Сепараторы устанавливают в небольших автономных и централизованных системах отопления. Производительность устройств от 5 м3 до 2 тысяч м3 в час.

Сепаратор воздуха и шлама: очистка и защита системы отопления

Чтобы отопительная система функционировала без удручающих сбоев, воздуха в ней быть не должно. Внушительное количество кислорода в теплоносителе может «породить» такие явления, как шумные насосы, батареи, которые не нагреваются. Не меньшим бедствием является и коррозия – процесс разрушения металлов, из которых созданы трубы, клапаны. Для защиты системы от разрушительных процессов применяется специальное устройство – сепаратор. Его задача – собрать кислород, «гуляющий» в воде, затем убрать его из теплоносителя.

Отрицательное влияние воздуха на работу системы отопления

Неискушённому человеку трудно поверить, что обычный воздух может становиться колоссальной проблемой. Но приходится признать: на состояние отопительной системы кислород действует, как медленный яд на живое существо.Приведём лишь некоторые примеры ухудшения работы системы по вине воздуха:

Мелкие пузырьки воздуха, прилипающие к стенкам радиатора, не позволяют ему отдавать тепло. Эффективность отопительного «организма» резко снижается.
Насос, подающий воду, быстрее изнашивается.
Кислород, попадающий в трубы, фильтры, клапаны и потребители, разрушает металл.
Ржавчина, которая появилась в результате коррозии, «блуждает» вместе с массами воды. Скапливаясь, она становится шламом (грязью) и может привести к неисправности системы.

Методы борьбы с воздухом в трубах

До недавнего времени с присутствием газа в трубах специалисты боролись такими способами:

следили, чтобы система постоянно находилась под небольшим давлением (эта хитрость защищает от подсасывания кислорода);
использовали специальные трубы, через стенки которых воздух проникнуть не может;
в тех участках, где кислороду легче всего скапливаться, устанавливали отводчики воздуха.

Опыт показал, что воздухоотводчик наиболее эффективно справляется с задачей ликвидации кислорода лишь тогда, когда он работает в паре с сепаратором.

Способы проникновения кислорода в систему

Многие люди, расстроенные слабым отоплением в жилище и частым скоплением кислорода в радиаторе, спешат обвинить в этих неприятностях специалистов, которые проектируют и устанавливают отопительное оборудование. Неопытному человеку проще сделать вывод, что элементы системы отопления не слишком качественны, негерметичны, чем разобраться в истинных причинах появления газа в трубах.

Назовём основные способы попадания воздуха в систему:

Кислород оказывается в трубах в виде микроскопических пузырьков, находящихся в толще воды. Когда вода становится горячей, воздух «убегает» из неё, превратившись в свободный газ. И чем больше нагревается жидкость, тем большее количество газа из неё выйдет.
Воздух проникает через соединительные элементы (прокладки, воздухоотводчики).
После ремонтных работ кислород может буквально «ворваться» в систему отопления.

Если говорить откровенно, полностью защитить отопительное оборудование от попадания кислорода нереально. Даже длительный простой системы приводит к тому, что воздуха в ней оказывается слишком много, и его приходится спускать.

Чтобы надёжно защитить трубы, фильтры и другие составляющие отопительной системы, необходим воздушный разделитель (сепаратор). Использование этого компактного приспособления помогает решить проблему «воздушного нашествия». А значит, вы избавитесь от шлама, который появляется из-за активности кислорода.

Отводчик воздуха и сепаратор – не одно и то же

Часто приходится слышать вопросы, чем отличается воздушный разделитель от воздухоотводчика. На первый взгляд, эти два приспособления выполняют одну задачу – удаляют из отопительных систем кислород. Но отводчик воздуха убирает газы из системы постепенно, по мере их скопления.

Сепаратор действует более решительно. Он быстро разделяет газы, растворённые в воде, и выводит их из системы отопления.

Если вы желаете, чтобы все элементы отопительной системы работали бесперебойно, стоит установить разделитель воздуха

Важно подобрать компактное приспособление, которое бы справлялось с обязанностями выведения кислорода из теплоносителя. В последние несколько лет огромной популярностью пользуются сепараторы flamcovent

Эффективность этих приспособлений огромна, ведь в основе их работы лежит принцип слияния. Суть метода: крошечные пузырьки воздуха, соприкасаясь с поверхностью устройства, прилипают к ней. За короткий промежуток времени пузырьки объединяются в большие «облака». Потом они отрываются от сепаратора и всплывают.

Конструкция, назначение и принцип работы гидравлической стрелки

Гидрострелка для отопления состоит из бронзового или стального корпуса с двумя патрубками для подключения к контуру котла (патрубок для подачи + патрубок для обратки), а также нескольких патрубков (как правило 2) для подключения контуров потребителей тепла. В верхней части гидравлического разделителя через шаровой кран или отсекающий клапан монтируется автоматический воздухоотводчик. в нижней части дренажный (сливной) кран. Внутри корпуса заводских гидрострелок часто устанавливается специальная сетка, позволяющая направить мелкие пузырьки воздуха в воздухоотводчик.

Конструкция модели Valtec VT. VAR 00.

Гидравлическая стрелка для отопления выполняет следующие функции:

Поддержание гидравлического баланса системы. Включение/отключение одного из контуров не влияет на гидравлические характеристики остальных контуров;
Обеспечение безопасности чугунных теплообменников котлов. Применение гидрострелки позволяет обезопасить чугунные теплообменники от резких перепадов температур (например при проведении ремонтных работ, когда отключается циркуляционный насос, либо при первом включении котла). Как известно, резкое изменение температуры теплоносителя негативно сказывается на чугунных теплообменниках;
Воздухоотводчик. Гидрострелка для отопления выполняет функции по отводу воздуха из отопительной системы. Для этого в верхней части устройства располагается патрубок для монтажа автоматического воздухоотводчика;
Наполнение или слив теплоносителя. Большинство как заводских, так и самостоятельно изготовленных гидравлических стрелок оборудуются сливными кранами, через которые возможно производить наполнение или слив теплоносителя из системы;
Очистка системы от механических загрязнений. Низкая скорость потока теплоносителя в гидравлическом разделителе делает его идеальным устройством для сбора различных механических загрязнений (окалина, накипь, ржавчина, песок и др. шлам). Циркулирующие по системе отопления твердые частицы постепенно скапливаются в нижней части устройства, после чего их можно удалить через сливной кран. Некоторые модели гидрострелок могут дополнительно оборудоваться магнитными уловителями, которые притягивают металлические частицы.
