Теплообменник своими руками: виды, принцип работы воздушного и водяного, из чего они сделаны, чем и как промыть устройство для банной печи

Технические критерии выбора

При выборе теплообменника необходимо, прежде всего, обращать внимание на такие параметры, как конструкция и мощность прибора, а также его стоимость. При использовании прибора с ёмкостью для воды, немаловажную роль играет выбор бака подходящего объёма

Конструкция

Для нагрева воды от отопительной системы используются приборы различных конструкций, отличающихся друг от друга скоростью и эффективностью нагрева:

Со змеевиком. В данной конструкции функцию нагревательного элемента выполняет змеевик, заполняемый водой.
Сложная форма элемента значительно ускоряет нагрев. Катушка может быть установлена внизу бака, либо вертикально – для более равномерного нагрева.
С двумя змеевиками. Два змеевика обеспечивают ещё большую эффективность и скорость нагрева.
Для теплового насоса. Отличается способом подключения к отопительной системе, может быть также оснащён змеевиком.
Устройство с электрическим нагревателем. Дополнительный нагреватель ускоряет процесс нагрева. Данный вариант является золотой серединой между обычным теплообменником и электрическим водонагревателем.

Объём бака

Немаловажный фактор, который необходимо учитывать при выборе – это размер бака:

Для небольших помещений подойдёт бак на сто литров. Это компактный и экономичный вариант, наиболее простой в транспортировке. Стоит помнить, что малый объём воды сохраняет тепло значительно меньшее время, поэтому нагревать его придётся чаще.
Для большинства частных домов подойдёт бак объёмом 200 литров. Этого хватит на несколько сантехнических приборов, при этом температура будет держаться достаточно длительное время.
Для больших домов подойдёт бак объёмом 500 литров. Такие баки используются также в производстве. Для большинства же помещений такой большой объём будет излишним и неэкономичным решением, так как для такого бака потребуется гораздо большее потребление энергии.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Теплообменник на дымоход

Смонтированный на дымоход теплообменник использует вылетающую в трубу тепловую энергию

На дачах и в банях у «народных умельцев» можно увидеть самодельный водяной или воздушный теплообменник, установленный на дымоход небольшой печи. Получается очень выгодно: тепло не уходит вместе с дымом, а часть его служит для нагрева воды.

Установив теплообменник на дымоход для отопления, можно получать довольно большое количество горячей воды. Конечно, этого не хватит, чтобы обогреть весь дом, но достаточно, чтобы поставить в предбаннике один-два радиатора. Использовать теплообменник на дымоход можно как для отопления, так и для быстрого нагрева воды в бане.

Подобное устройство может быть очень простым в изготовлении. За основу можно взять отрезок большой трубы диаметром 500–700 мм, или сварить бак из нержавейки. В центре конструкции будет проходить вертикальная труба, соответствующая диаметру дымохода, а сверху и снизу должны быть приварены два патрубка.

Отдавая свою температуру теплообменнику, выходящие из печи продукты сгорания быстро остывают. Из-за этого уменьшается тяга в дымоходе и несколько замедляется горение топлива.

Изготовление теплообменника для отопления своими руками может стать способом устроить в доме полноценное водяное отопление без приобретения дорогостоящего оборудования.

Принцип работы теплообменника

Давайте разберемся, как работает теплообменник для отопления. Рассмотрим пластинчатый паяный теплообменник, который собран на заводе. У него есть четыре выхода, следовательно, два контура. Теплообменник служит разделителем потоков по температуре, по давлению. Таким образом, можно разделить различные теплоносители, жидкости и кислоты.

Теперь разберём принцип работы теплообменника для отопления в доме. На один контур теплообменника подключаются теплые полы, а на другой контур — теплоцентраль (подача и обратка). Напрямую подключать центральный теплоноситель к теплым полам нельзя, так как это может привести к их порче за короткий промежуток времени. На это есть ряд весомых причин. Во-первых, в центральных теплосетях большое давление. Во-вторых, большая температура. И, в третьих, в теплоносителе содержится много химических реактивов и растворенного железа.

Теплообменник состоит из трех групп пластин:

Набранная пластина из центральной системы отопления с большой температурой и высоким давлением,
Набранная пластина автономной системы отопления с небольшим давлением,
Разделительная пластина, которая имеет небольшую толщину и осуществляет процесс передачи тепла от центральной системы отопления к автономной системе.

Мощность теплообменника зависит от количества пластин и их размеров. На любой теплообменник необходимо поставить очистительный фильтр, который будет удерживать различные грубые частицы (стружки, окалины, мелкие частицы). Периодически его необходимо промывать специальными средствами. В настоящее время на рынке представлен большой выбор подобных средств.

Что делать с регулятором мощности?

Маленькое, недорогое устройство значительно сэкономит средства и поможет выставлять на теплообменнике нужную вам температуру.

Чтобы установить его на трубку теплообменника, нужно клеммами подключить термостат, а потом провода питания.

Теплообменник может стать отличным дополнением к печи, он повысит её эффективность. Его можно установить на вентиляционных отверстиях и греть проходящий в дом воздух, обеспечить дом горячей водой, заставить обычную печь отдавать больше тепла и много другое.

Печь на даче – не лишняя конструкция, так как в межсезонье погода может быть непредсказуемой. Кирпичная печь для дачи своими руками: виды печей, правильный выбор места, рекомендации по работе.

О том, как правильно рассчитать мощность отопительного котла, читайте в этой статье.

Различие по видам

Простейшие конструкции теплообменников представляют собой змеевики с выведенными из резервуара концами: один забирает жидкость комнатной температуры, другой – выпускает уже горячую.

Более сложные являются системой, состоящей из двух металлических резервуаров с антикоррозионными свойствами – цилиндрической и прямоугольной формы с соединительными трубами.

Выделяют два способа:

На этой фотографии представлен вариант монтажа теплообменника в парной, а бака в помывочной.

Второй вариант – это монтаж теплообменника с баком внутри парной.

Преимущества установки теплообменника в парной

высокая скорость нагрева воды;
экономия свободного пространства парной;
широта вариантов установки бака – в парилке или в душевой.

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

Порядок действий:

На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления

Обратим внимание и на другие сферы их применения

Воздушный бак

Усовершенствовать обычную буржуйку или банную печь с прямым дымоходом можно, если установить на воздушный теплообменник на дымоход

Видео: как сделать воздушный теплообменник на дымоход

Еще одна оригинальная конструкция печи с воздушным теплообменником на дымоходе для отопления гаража показана в видео-ролике. С помощью такой печки можно отопить не только гараж, но и любой хозяйственное помещение, включая сельскохозяйственные постройки и теплицы.

Из гофротрубы

Дешевый и простой способ устройства воздушного теплообменника — использование для этой цели гофрированных вентиляционных труб. Их оборачивают вокруг неутепленной части дымохода, в результате воздух в гофре прогревается и за счет тепловой конвекции поступает в соседние комнаты. Чтобы гофротруба прогревалась эффективнее, можно обернуть ее вместе с дымоходом несколькими слоями фольги.

Система с гофротрубой удобна для отопления гаража, в котором установлена простая буржуйка из чернового металла. Такая печь быстро нагревает воздух, но он поднимается к потолку, из-за чего на уровне пола температура остается низкой. Если вывести воздуховоды ближе к полу, можно создать естественную циркуляцию нагретого воздуха, и во всем объеме гаража температура станет примерно одинаковой.

Теплообменник колпакового типа

Теплообменники в виде колпака обычно используют для отопления мансарды или второго этажа. Принцип его действия заключается в том, что нагретый от дымохода воздух поднимается под потолок, где задерживается колпаком и, постепенно остывая, опускается вниз, в комнату.

Колпак можно выполнить или оцинкованного металла или огнестойкого гипсокартона и вывести воздуховоды в нужном месте. Иногда колпак декорируют камнями, которые, нагреваясь, служат дополнительным теплоаккумулятором.

Теплообменник своими руками

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.

Как сделать теплообменник своими руками?

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.

Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.

Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.

Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.

Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях. Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.

Принцип работы

Современные теплообменники могут отличаться друг от друга принципом подогрева воды, на основании чего их можно разделить на несколько типов:

Змеевик, установленный внутри отопителя;
Наружный теплообменник, выполненный в виде прямоугольного бака, нагрев которого обеспечивается за счёт контакта со стенками печи;
Наружный водяной контур, высокую температуру нагрева которого поддерживают дымовые газы.

В продаже можно встретить и такие модели, в которых в конструкции уже установлен бак для воды из нержавейки. Однако теплообменник подобного типа работает так же, как и змеевик.

Змеевик

Первый тип воздушного теплообменника на дымоход — стальной змеевик, который установлен непосредственно в топливнике. Он имеет такое расположение, чтобы избежать прямого контакта трубы с пламенем. Иными словами, его устанавливают на некотором расстоянии от зоны самой высокой температуры. Лучше всего, когда этот элемент расположен на пути отходящих продуктов сжигания топлива. В этом случае можно будет не беспокоиться о возможном его прогорании, а это гарантия его длительной службы. У встроенного змеевика на выходе предусмотрены патрубки, которые позволяют подключить трубы, ведущие к выносной накопительной емкости.

Плюсом теплообменников этого типа является минимальное время нагрева воды. Однако эффективность их работы не впечатляет.

Для нагрева используется тепло, забираемое у топки, а это приводит к уменьшению мощности отопителя. В результате увеличивается время отопления парной, а это увеличивает и расход топлива.
Остается нерешенной главная проблема — раскаленные дымовые газы будут продолжать все так же, не принося никакой пользы, вылетать в трубу. Из-за этого КПД агрегата находится на довольно низком уровне, который не превышает 50%.

Правда, все вышесказанное не относится к кирпичным банным печам, оснащенным теплообменником и несколькими ходами движения дымовых газов, которые служат для поддержания комфортной температуры в предбаннике и моечной.

Наружный теплообменник

Другой разновидностью теплообменника на дымоход, которая позволяет передавать печное тепло воде, является наружный навесной бак из нержавеющей стали. Как правило, его устанавливают на одну из боковых стенок топливника, а нагрев обеспечивается за счет выделяемого ею инфракрасного излучения. Преимуществом этого варианта является простота установки, однако пользоваться таким теплообменником не очень удобно. Здесь проявляется недостаток, присущий первому типу теплообменника, заключающийся в прямолинейном отборе тепла, и вдобавок к этому в подвесной бак приходится постоянно добавлять холодной воды.

Расчет мощности

Правильный выбор теплообменника должен учитывать показатели основного нагревательного прибора. Здесь учитываются объем и мощность печи для бани.

Чтобы подобрать оптимальное оборудование и комплектующее нужно учитывать такие правила:

банная печь отдает часть энергии теплообменнику. Не рационально применять большие емкости, чтобы можно было нагреть больший объем воды. Подобный подход может значительно снизить комфортность пребывания в парилке, увеличить расход топлива и создать неблагоприятный микроклимат. Бак с водой не должен забирать на себя больше 10% всей вырабатываемой энергии;

отопительные радиаторы и теплообменник между собой соединяются трубами. Если в бане не предусмотрено устройства водного насоса для поддержания правильной циркуляции, длина труб не должна превышать 3 метра. Здесь учитывается диаметр трубопроводов и рациональный уклон, который обеспечивает самотечность

Использование насоса дает возможность увеличивать длину трубопровода и не придерживаться уклонов;

важно создать баланс между быстрым и медленным нагревом жидкости в системе. Не допускать постоянного закипания воды

Если для теплообменника используется маленький бак, закипание произойдет через 2 часа и приведет к образованию большого количества некачественного пара. При монтаже объемного теплообменника, нагревание не будет происходить вовремя, и процесс затянется на несколько часов. Следует создать такие условия, чтобы вода была горячей через 2 часа после розжига банной печи.

Теперь поговорим об оптимальных размерах теплообменника. Он должен иметь запас мощности, что позволит поддерживать тепловой режим после затухания отопительного устройства

Безусловно, вода начинает остывать быстро, поэтому важно создать правильный агрегат, позволяющий как можно дольше поддерживать температуру

Рассмотрим пример расчета мощности. Сначала нужно определить мощность оборудования, которое сможет обеспечить прогрева комнаты. Для примера будем оперировать 5 кВт, способными поддерживать микроклимат.

Теплообменник нужно брать с запасом. Принимаем его площадь 1 метр квадратный, способный работать при мощности 10 кВт.

Объяснение. Ведя расчеты нужно учитывать пропорцию – 10 кВт приравниваем к 1 квадратному метру. Чтобы учесть все потери тепла, проводится корректировка значений. Формула приобретает следующий вида – 1 м. кв. = 10 кВт – 3 кВт.

Используя такой подход, можно достичь нужной температуры помещения, растопи печь один или два раза.

Разновидности поверхностных теплообменников

Простейший т/о – труба в трубе. Холодная трубка с водой проходит в трубе большего сечения, заполненной горячим агентом. При этом поверхность внутренней трубки нагревается и передает тепло воде. Так работают бойлеры. Если трубок много и собраны они в пучок, то получается кожухотрубный теплообменник. Аппараты с трубным пучком, закрепленном с торцов решетками, распространены в промышленности и применяются для бытовой водоподготовки.

Витые теплообменники представляют змеевики, навитые в корпусе. Межтрубное пространство заполняется другим потоком. Аппаратура применяется при высоком давлении одного из агентов.

Двухтрубные теплообменники применяются для передачи тепла в фазах газ-жидкость. Аппараты могут работать под давлением с высокой теплопередачей.

Спиральный т/о

Спиральные теплообменники представляют бочку, в которой лентой-спиралью расположен плоский лабиринт с внутренней полостью. По спирали движется горячий агент, омываемый холодной водой. Конструкция сложная в изготовлении. Но это единственный вид аппаратов для теплообмена агента, содержащего взвеси, пульпу. Откидывающиеся с обеих сторон крышки позволяют легко чистить зазоры.

Пластинчатый теплообменник представляет особую конструкцию греющих труб, собранных в виде плоского элемента их оребренных труб и многоходовым движением воды. Пластины напоминают гармошки. Их недостаток – забиваются накипью при плохой водоподготовке.

Зачем нужен теплообменник в системе отопления? Представьте, что в трубах вода 900. Это приведет к разрыву пластиковых труб, ожогам. В каждом тепловом узле имеется система т/о, позволяющая поддерживать температурные параметры.

Установка и подключение

Перед подключением систему обязательно нужно проверить холодной водой. Для этого система заполняется водой и проводится осмотр каждого участка трубопровода. Любая дырочка со временем превратится в серьезную течь, поэтому лучше устранить все проблемы на этапе монтажа. Если финансовые возможности позволяют, желательно установить циркуляционный насос с простейшей автоматикой для включения и выключения циркуляции.

Как видно, ничего сложного в создании теплообменника в баню своими руками – нет Главное, правильно выбрать какой теплообменник необходим для каждого конкретного случая, исходя из габаритов помещения и финансового бюджета стройки

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

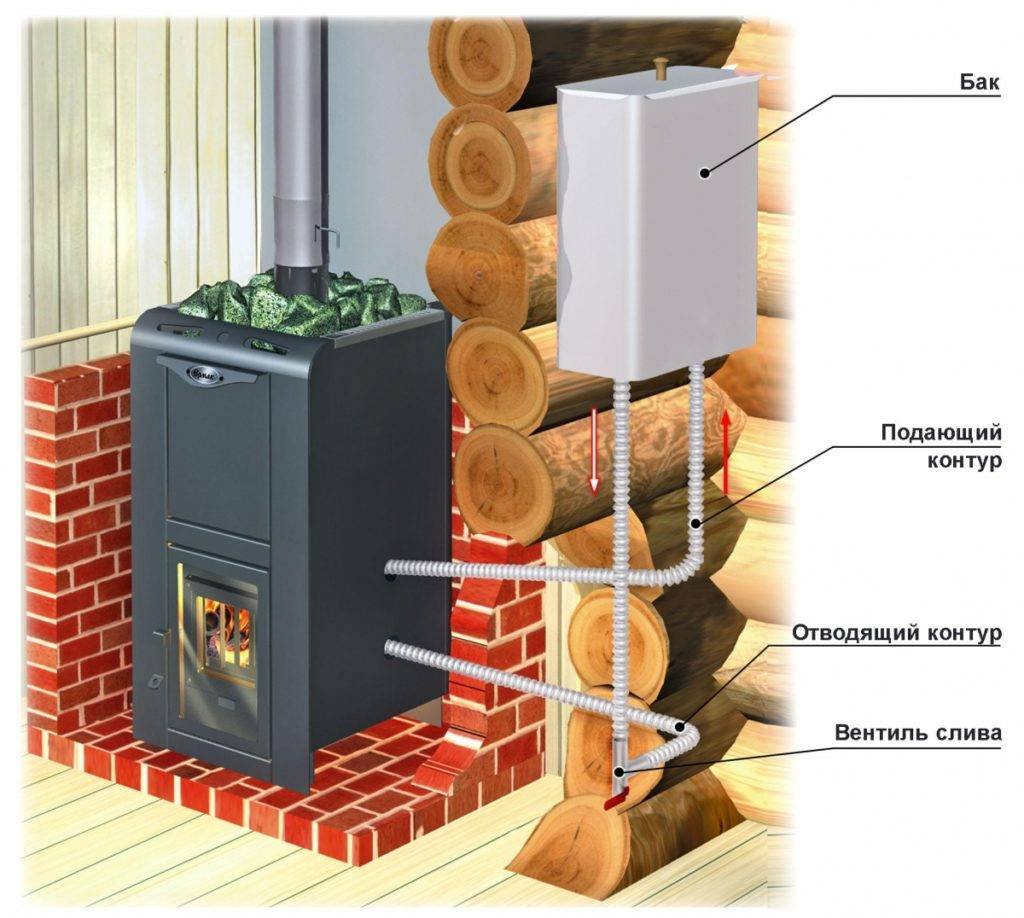

Система с расположением бака за стеной парилки

По расположению теплообменника

С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода

Сложные конструкции

Выше уже говорилось о том, что существует достаточно большое количество теплообменников, отличающихся друг от друга чисто конструктивными особенностями. Рассмотрим еще два вида, которые сильно отличаются от змеевика.

Есть теплообменник, который называется водяная рубашка. В этом случае процесс теплового обмена происходит от одной емкости к другой

И неважно эти емкости частично закрытые или открытые полностью. Устройство такой печи с теплообменником состоит в том, что одна емкость вставлена в другую

Кстати, данный вид встречается чаще всего в твердотопливных котлах небольшой производительности.

Неплохое устройство, где-то даже экономичное. Но есть у него один недостаток – такое теплообменное устройство не может работать при большом давлении теплоносителя. То есть, такие котлы могут быть использованы только в системах с естественной циркуляцией теплоносителя. Своими руками изготовить теплообменник данного типа сложно, конечно, если вы – сварщик высокого разряда, то проблем не должно быть.

И самая сложная конструкция, но и самая эффективная – это теплообменник под названием трубная доска. По сути, это три разных объема:

Два представляют собой емкости.
Третий – это трубная система, соединяющая эти резервуары.

Почему сложная? Представьте себе две вертикально стоящие емкости с прямоугольным или цилиндрическим сечением, а их соединяет огромное количество труб.

Во-первых, обе емкости должны быть герметично сварены. Для их изготовления обычно используются металлические листы толщиною не меньше 5 мм.
Во-вторых, соединяются они стальными трубами, под каждую из которых в емкостях вырезается отверстие соответствующего диаметра.
В-третьих, все трубы с двух сторон привариваются к резервуарам. Наверное, не надо даже напоминать, что сварочные швы должны быть на самом высоком уровне.

Так вот вся эта конструкция работает на отбор тепловой энергии от внешнего источника. Но основная часть отбирается все же в трубной части узла. Кстати, эта конструкция может быть собрана как из стальных труб, так и из медных. Второй вариант сложнее, потому что придется проводить развальцовку каждого края трубы, а процесс этот непростой и под силу не каждому домашнему мастеру. Тем более, что разговор идет о герметичной конструкции.

Как сделать бустер для промывки теплообменника

Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.

Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.

Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия

Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя

Изготовление теплообменника для дома своими руками
