Система дистанционно управления отоплением “GSM-Climate” от компании “ЭВАН”.
Компания “ЭВАН” предоставляет новое поколение GSM-систем дистанционного управления. Их оборудование позволяет вести контроль, как старым и надежным способом с помощью SMS команд, так и благодаря новым сервисам через интернет и Wi-Fi, используя смартфоны. Давайте рассмотрим весь функционал:
• Удаленный доступ к системе отопления для включения, выключения и установки определенной температуры в помещениях через специальное приложение на мобильном устройстве (как IOS, так и Android)
• Запоминание изменений параметров системы отопления, сделанных пользователем, и возможность использования их для автоматического контроля в течение заданного времени уже без Вашего участия, например в течение всей недели. (Режим умного хронотермостата).
• Наличие режимов «антизаморозка», «эконом», «комфорт» и «расписание», что расширяет режимы работы котла, что поможет экономить на отоплении.
• Встроенный синтезатор голоса. Да именно так! Устройство может синтезировать речь. Теперь, позвонив на устройство, можно услышать, приятную слуху, нотку женского голоса, рассказывающего о событиях в доме.
• В случае критических условий эксплуатации системы отопления, устройство автоматически Вам позвонит и сообщит о проблеме. А это плюс. Пока Вы не поднимите трубку и не прослушаете сообщение – устройство будет звонить Вам, периодически напоминая о себе. Так что выбирая это устройство рассчитывайте и на такие события.
• Возможность подключения уличного датчика температуры для организации функции “Климат контроль”. Система автоматически корректирует режим работы котла от изменения уличной температуры.
• Сухой контакт управления котлом. Наличие реле с переключающимся контактом, что позволяет осуществить более сложное управление “Климатом в доме”
• Подключение до 5 датчиков контроля температуры. (Информация температуры в доме по 5 зонам)
Используя смартфон, для управления контроллером “ЭВАН GSM–Climate” особых навыков не потребуется, в интерфейсе программы (приложения) разберется любой человек. Вы убедитесь в этом, посмотрев фото ниже:
Видео:
Принцип погодозависимого регулирования отопления
Поясним, каким образом осуществляется поддержание комнатной температуры с учетом изменений уличной. При настройке контроллера устанавливается так называемая температурная кривая, отражающая зависимость температуры теплоносителя в отопительном контуре от изменения погодных условий снаружи. Эта кривая представляет собой линию, одна точка которой соответствует +20°С на улице (при этом температура теплоносителя в отопительном контуре тоже равна +20°С, поскольку считается, что при таких условиях в отоплении нет необходимости). Вторая точка — это температура теплоносителя (скажем, 70°С), при которой даже в самые холодные сутки отопительного сезона температура в комнате будет оставаться заданной (например, 23°С). В случае, если здание утеплено недостаточно, для компенсации теплопотерь потребуется несколько большая температура теплоносителя в отопительном контуре. Соответственно, наклон кривой будет крутым. И наоборот, если с теплоизоляцией дома все в порядке. При изготовлении контроллера в память прибора вносят множество подобных кривых, чтобы можно было потом выбрать из всего семейства подходящую линию конкретно для условий вашего жилища.
Как правило, для создания максимального уровня теплового комфорта, а также для экономии топлива одного-единственного уличного датчика бывает недостаточно. Поэтому часто монтируют дополнительный датчик внутри обогреваемого помещения. Наличие сразу двух датчиков, и комнатного и уличного, позволяет точно отслеживать и оперативно корректировать температуру в помещениях дома.
Обычно датчик комнатной температуры устанавливается в так называемом эталонном помещении — температура в нем будет соответствовать вашему понятию о комфортном тепловом фоне. Это помещение не должно нагреваться прямыми солнечными лучами и продуваться сквозняками. Как правило, в качестве эталона выбираются детские и спальни. Установка комнатного датчика делает возможным включение режима самоадаптации, при котором отопительная кривая подбирается под соответствующее помещение автоматически — самим микрокомпьютером панели управления. Кроме того, часто комнатный датчик интегрируют в термостат, с помощью которого можно задавать нужную температуру и ее средний уровень во всем доме. Локальная регулировка температуры в отдельно взятом помещении при этом достигается установкой на радиаторы термостатических клапанов с термоголовками.
Очень важным аспектом применения термостата является опять же экономия топлива. Поясним, каким образом она осуществляется. Допустим, в помещении, где установлен датчик, собрались гости и произошло повышение температуры на 2°С вследствие естественного тепловыделения людей. Панель управления улавливает эти изменения и дает команду на снижение температуры теплоносителя в данном контуре, хотя уличный датчик может требовать как раз обратного. Уменьшение расхода тепла на обогрев этого помещения естественным образом экономит топливо. Но существуют здесь и проблемы. Если затопить в комнате, где установлен термостат, камин или надолго оставить открытым окно, это может привести к изменению температуры во всем доме. Для учета подобных факторов во многих системах предусматривают возможность внесения поправок в алгоритм управления путем установки коэффициента влияния комнатного датчика на характер отопительной кривой. Но вообще специалисты просто не рекомендуют устанавливать устройства измерения комнатной температуры вблизи каминов, входных дверей, окон и других источников тепла или холода, способных внести погрешность в результаты измерений.
Следует обратить внимание и на то, что установка одного только комнатного термостата, без датчика наружной температуры, существенно увеличивает инерционность системы терморегулирования. Изменения в тепловом фоне будут происходить с запозданием, поскольку автоматика начнет действовать лишь тогда, когда температура в доме, например, понизится, а это произойдет уже позже реального похолодания на улице
Современные контроллеры не только следят за погодой, но и обладают достаточно большим количеством функций, часть из которых — пользовательские, а часть — сервисные
Если первые стоят на страже комфорта, то вторые следят за состоянием системы и обеспечивают правильную и безопасную работу оборудования
Современные контроллеры не только следят за погодой, но и обладают достаточно большим количеством функций, часть из которых — пользовательские, а часть — сервисные. Если первые стоят на страже комфорта, то вторые следят за состоянием системы и обеспечивают правильную и безопасную работу оборудования.
Запуск модуля в работу

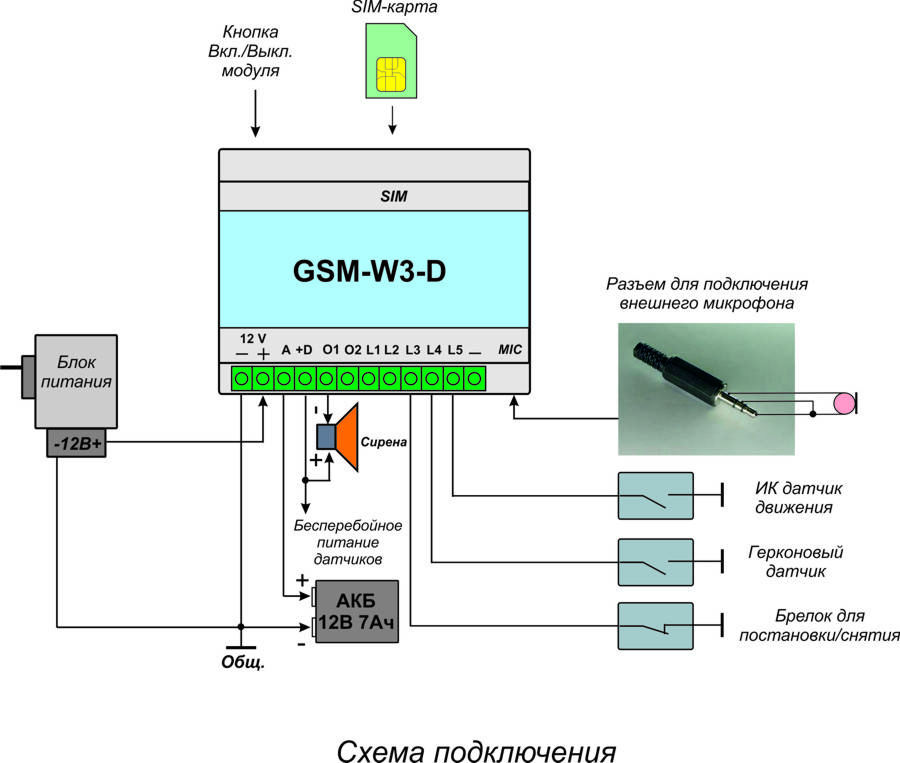

Схема подключения
Настройку и включение модуля обычно проводят в следующей последовательности:
- подключение модуля к контроллеру котла отопления;
- установка sim-карты, введение pin-кода;
- далее нужно задать pin-код контроллеру. Это необходимо для защиты идентификации в sms-сообщениях;
- ввод всех зарегистрированных номеров;
- отправка pin-кода на sim-карту контроллера – в ответ вы получите сообщение о текущих параметрах котла и датчиков.
Если нужно изменить какой-то параметр (например, температуру котла), снова набираете код, затем желаемую температуру. В ответе придёт подтверждение новых настроек. Это означает, что GSM-модуль активизирован и включён в работу.
Дополнительно можно установить комнатный терморегулятор для газового котла, который позволит увеличить срок службы основных узлов системы теплоснабжения.
Как выбрать GSM модуль для котла
При выборе модуля оповещения, важно обращать внимание на его функциональные возможности и технические характеристики:
- Управление – настройки выполняются с помощью кнопок на сенсорной панели и СМС команд, отправляемых с телефона. Программаторы ведущих производителей, управляются специальным программным обеспечением. Компании Viessmann и Buderus, изготавливают программы на Android и iOS, позволяющие получить быстрый удаленный доступ к котлу.
Комплектация – в зависимости от выбранной модели, модуль оснащается системой автоматического контроля загазованности, выносными комнатными термодатчиками.
Количество каналов регулирования – от этого параметра зависит то, сколько термодатчиков и другого оборудования может быть подключено одновременно. Стандартные модели имеют два канала, один используется для подключения выносного программатора удаленного управления газовым котлом по GSM, второй, для передачи сигналов через СМС сообщения.
Микропроцессор – бюджетные модели блоков управления, имеют всего несколько простых функций и фиксированных режимов работы. Оборудование премиум класса, имеет встроенный недельный программатор управления температурой газового котла с помощью GSM.
Батарея – блок управления работает от электросети. В случае отключения напряжения, питание автоматически переключается на аккумулятор. Емкости батареи должно быть достаточно для обеспечения автономной работы модуля в течение нескольких часов. Если отключение электроэнергии наблюдаются часто, выбирают батарею большей емкости.
При выборе модуля, ориентируются на рекомендации производителей газового оборудования.
Стоимость пульта GSM для котлов
Газовый котел отопления с GSM модулем дистанционного управления, расходует до 30% меньше газа. Первоначальные затраты на установку удаленного контроллера, окупятся уже за первый отопительный сезон. Стоимость пульта, в зависимости от выбранной модели и конфигурации, варьируется 5-12 тыс. руб.
Некоторые производители газового оборудования, предлагают потребителю котлы с встроенным блоком GSM – управления. В таком случае, потребуется купить выносные комнатные термостаты и настроить их на работу модуля.
Как установить GSM модуль на котел
Самому организовать контроль за работой котла несложно. Для этого потребуется выполнить следующие действия:
- С помощью специальных разъемов подключить блок управления к контроллеру котла.
Вставить в слот сим-карту. Для предотвращения подключения сторонних пользователей установить пин-код.
Ввести все телефонные номера, по которым будет осуществляться рассылка оповещений.
После выполнения всех манипуляций, с телефона отсылается проверочный код, в ответ придет сообщение о рабочих параметрах котла. Полученная информация покажет, что блок подключен.
Рекомендуется, чтобы установку пульта и блока GSM, выполняли квалифицированные специалисты — электротехники. Самостоятельные работы осуществляются на свой страх и риск, и являются причиной отказа в гарантийном обслуживании.
Как работает система GSM управления котлом
Приборы дистанционного контроля работы газовой котельной через мобильный телефон, по-другому, называемые системой GSM — оповещения, по сути, являются управляющим контроллером газового оборудования. Модуль подключается к автоматике котла. Прием сигнала осуществляется через SIM карту, устанавливаемую в специальный разъем.
Функциональными возможностями модуля удаленного управления являются:
- Удаленный контроль за оборудованием на расстоянии – команды отсылаются с помощью СМС оповещений. На смартфон поступает вся необходимая информация и рабочие показатели: температура теплоносителя и интенсивность нагрева горячей воды системы ГВС. С помощью специальных приложений для Android или iOS, появляется возможность дистанционно регулировать температуру.
Запуск и остановка оборудования – посредством смартфона, можно включить и выключить котел при аварии. Время включения/отключения программируется. Дистанционный запуск котла выполняется по SMS команде с удаленного сотового телефона. Отправляются кодовые команды. При использовании приложения, необходимое кодовое слово преобразовывается автоматически и отправляется на контроллер, после нажатия.
Оповещение об аварийных ситуациях – автоматика безопасности подаст сигнал оповещения в следующих случаях: остановка котла, закипание теплоносителя или превышение показателей нагрева помещения, и ряде других нештатных ситуаций. GSM сигнализация и диспетчеризация газовых котельных повышает безопасность работы оборудования и обеспечивает надлежащий удаленный контроль.
Газовый котел с GSM управлением, работает в полностью автономном режиме. В систему входит следующее оборудование:
- Микропроцессор.
Радио модуль.
Аварийные датчики, срабатывающие на перегрев теплоносителя, заливание, распространение угарного газа в помещении, скачков давления и т.п.
Управление котлом при аварийной ситуации, возможно посредством любого телефонного номера, указанного при регистрации модуля в сети. СМС – оповещение будет разослано каждому пользователю. Допускается обслуживание газового котла с возможностью дистанционного управления. Смартфон запускает программу самодиагностики и автоматического исправления ошибок в работе.
Возможность подключения GSM модуля к котлу, описана в инструкции по эксплуатации. Минимальным условием для монтажа удаленного управления, является наличие программируемой автоматики.
Инструкция подключения gsm модуля к котлу своими руками
Наша страна во все века славилась собственными Кулибиными. Подключить современный модуль для системы отопления для них не представляет сложностей. Хотя производители рекомендуют осуществлять это при помощи профессионалов. Но в комплекте обязательно поставляется инструкция для установки и обслуживания модульной системы. Несмотря на небольшие габариты, это сложная инновационная система, требующая специального подхода при установке.
Самостоятельный монтаж приведет к тому, что система просто не справится с возложенными на нее задачами. А вот осуществить запуск самостоятельно вполне реально. Для этого достаточно выполнить несколько простых шагов:
- установить датчики и подключить их к модулю;
- в смартфон установить сим карту и ввести защитный код;
- симку установить в модуль и повторить ввод кода;
- набрать на устройстве свой номер телефона.
Отправить код с телефона на модуль, после чего на смартфон поступит вся необходимая информация.
Функции gsm-модуля
Каждый конкретный модуль имеет разное количество функций, которые зависят от:
- числа каналов, и соответственно, датчиков, которые можно подсоединить;
- особенностей дистанционного управления и контроля;
- возможности регулировать параметры отопления.
Стандартный набор датчиков осуществляет сканирование температурного режима, давления, наличия угарного газа. При настройке вспомогательных — вы сразу получите расширенный функционал. Подобные датчики могут цифровыми или аналоговыми.
- включение/отключение всей отопительной системы;
- возможность включить или выключить котел, выполнить перезагрузку самого устройства или вспомогательных приборов;
- получение сведений о состоянии котла ежедневно, информация приходит в виде мобильных сообщений. В сообщениях будут содержаться следующие данные: температура, параметры работы оборудования, в случае возникновения внештатных и аварийных ситуаций — они тут же будут отображены;
- дистанционное изменение настроек функционирования электрического котла, интенсивности температуры во всем доме или в отдельной комнате;
- во избежание подключения третьих лиц для сим карты вы можете задать пин-код;
- контроль стабильности электрического напряжения (ваш агрегат будет защищен от резких перепадов энергии);
- контроллер функционирует в автономном режиме (обеспечивается это аккумулятором). В случае отключения электричества модуль продолжит работу на аккумуляторе.
Помимо основных функций у модулей, есть и ряд вспомогательных:
- При желании пользователь может осуществить подключение дополнительного реле.
- Включение аварийной сирены.
- Запуск вспомогательного оборудования и возможность осуществлять управление им на дистанции при помощи гаджета.

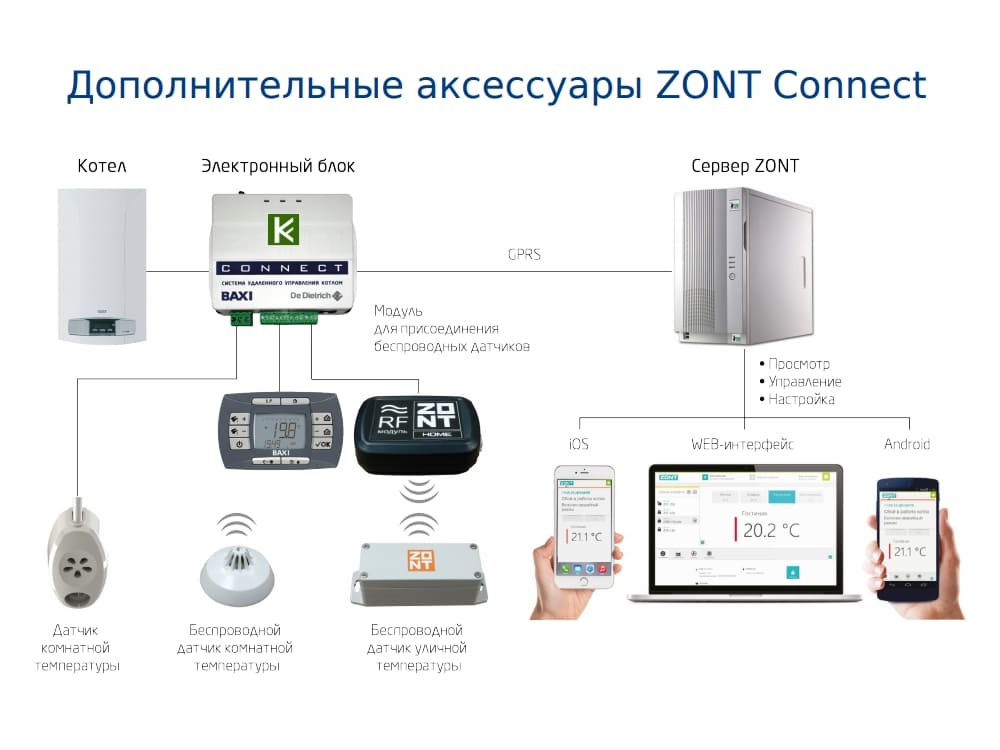

Комнатный термостат Protherm ZONT H-1V
Особенности установки
Возможность для установки GSM модуля управления на сегодняшний день имеется у отопительного оборудования практически любого типа. Так, например, электрические котлы, на которые такие системы монтировались с самого начала, способны после комплектации этим устройством не просто работать в автоматическом режиме, но и контролироваться пользователем на расстоянии. При этом прибор контролирует еще и подачу энергоносителя, которая обычно осуществляется непрерывно. То же относится и к газовым котлам, которые должны быть подключены и к газо-, и к электроснабжению.
Для пеллетных котлов с бункером, в который загружается топливо, установка устройства тоже возможна. Хотя для этого понадобится подключение к электросети. А при монтаже на дизельных отопительных приборах необходим контроль еще и заполнения резервуаров с топливом.
Монтаж модуля
Правильно установить оборудование можно и самостоятельно, руководствуясь инструкцией. Особенности монтажа зависят от типа котла и параметров коммутации. Однако, основные правила в любом случае одинаковы. Так, помещение для установки модуля должно иметь оптимальную влажность. А подаче сигнала с помощью смс не должны мешать железобетонные перекрытия (хотя для этого случая в комплекте может присутствовать антенна). К электросети устройство следует подключать не напрямую, а через УЗО, защищающее его от перепадов напряжения.
Модуль GSM – что это?
Модуль GSM соединен с датчиками и сенсорами с помощью обычного проводного соединения (витая пара) и получает сигналы от них. Полученная информация анализируется и при отклонении ее значений от заданных параметров модуль GSM в соответствии с установленным алгоритмом, передает сигнал тревоги на устройства мобильной связи, количество которых зависит от количества поддерживаемых устройством сим карт.
Информация может быть передана в виде смс сообщения или в виде телефонного звонка на указанные номера
Что важно, устройство имеет функцию автодозвона
Модуль GSM может иметь функцию обратной связи и принимать команды на поддержание тех или иных параметров через мобильную связь, что позволяет управлять работой подсоединенных устройств дистанционно.

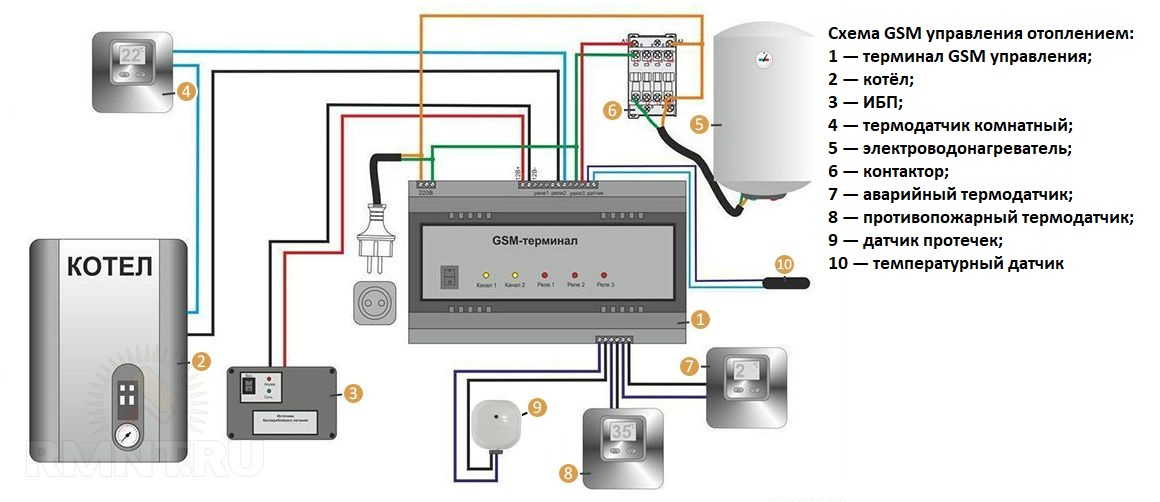

Необходимое оборудование
Преимущества и недостатки GSM устройства
Вот что получит клиент, подключив GSM модуль:
Безопасность. Главная цель GSM модуля – контроль системы отопления и дополнительного оборудования, своевременное информирование об уже случившихся или возможных поломках. Подключив, например, дополнительный датчик бьющегося стекла, сможете оперативно среагировать, если в дом забрались воры.
Комфорт. Управление ключевыми показателями отопления и связанных с ним систем без физического присутствия потребителя рядом с ними. Например, возвращаясь домой, без проблем заранее прогреете воду в бойлере до необходимых показателей или увеличите температуру во всём доме, отправив одно сообщение.
Экономия. Когда никого нет дома, то температура может быть самой минимальной, и вы, таким образом, сократите платёж за тепло на существенную сумму. А отсутствие постоянной нагрузки на систему отопления поможет продлить жизнь котлу, бойлеру и др. оборудованию.
На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение
Благодаря этим трём преимуществам и формируется товарная привлекательность модуля.
И у GSM оборудования есть и свои недостатки. Основополагающим, конечно, является высокая цена устройства. Пользователи отмечают необходимость постоянного контроля денежного баланса сотовой связи, зависимость от работы оператора и покрытия (что особенно неудобно для владельцев домов за городом или в отдалённых от мегаполисов посёлках). Также неудобны сложность самостоятельного подключения и дополнительные траты на монтаж.
Изменение температуры в зависимости от погодных условий
Эффективность дистанционного управления температурой воздуха в доме будет выше, если температурные датчики смогут считывать не только соответствующие показатели в пределах дома, но и на улице. С их помощью можно точно регулировать мощность отопительного оборудования с учетом погодных условий.
В случае похолодания за окном газовый котел с gsm управлением будет работать с большей интенсивностью. При повышении температуры на улице оборудование перейдет на более экономичный режим. Это не только обеспечит значительную экономию топлива, но и продлит срок эксплуатации котла. Эта функция еще называется «погодозависимая автоматика».
Еще одна возможность — подстраивать работу котла в зависимости от температуры на улице
Система управления отоплением в зависимости от погоды сочетается с механизмами, обеспечивающими дистанционное СМС управление котлом. Информация об изменениях на улице (поступает от наружных датчиков) приходит на указанный в настройках номер телефона или непосредственно на модуль (если подключение проводное). Частота и перечень сообщений настраиваются. Автоматически выставленные параметры можно подкорректировать «вручную». Оборудование становится все более популярным, включать может от двух до 10 точек управления.
Характеристики GSM-модуля
GSM-модуль используют только для котлов отопления с цифровым управлением. Число внешних температурных сенсоров составляет до пяти штук.
Подключается модуль специальными проводами. Учтите, что GSM-модуль устанавливают не далее 100 метров от сенсоров. Грамотно собранная схема работает в диапазоне температур от -55 до +125 градусов.
Помимо прямых функций, GSM-модуль предоставляет дополнительные возможности:
- Оповещение о незаконном проникновении;
- Оповещение о срабатывании пожарной сигнализации;
- Включение аварийной сигнализации (сирены);
- Запись звуков;
- Управление электрическими воротами.
При этом прибор экономичен. С максимальным числом функций он потребляет не более 10 Вт электроэнергии.

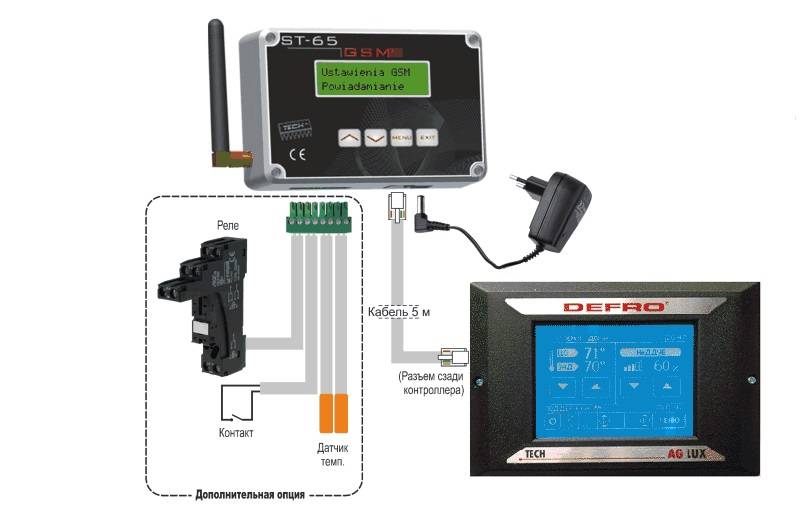

Как подключить?
Чтобы самостоятельно подключить и установить gsm-модуль, необходимо воспользоваться инструкцией, идущей в комплекте. Монтаж и запуск устройства происходит таким образом:
- Обесточить нагреватель.
- Снять защитный кожух с котла.
- Зафиксировать крепление для модуля на стене.
- Вставить в модуль сим-карту и батарейку, если это потребуется.
- В разъем, находящийся в котле, подключить контроллер на основе gsm.
- Подсоединить к модулю все датчики.
- Включить приспособление в сеть.
- Надеть защитный кожух котла.
- Подключить котел в электросеть.
Стоит помнить, что для работы на сим-карте необходимо выбрать одного из лучших мобильных операторов с хорошим качеством сигнала. Когда модуль будет впервые подключен, пользователю необходимо отправить смс на сим-карту контроллера с его номером.
При условии слабого сигнала необходимо поставить антенну, идущую в комплекте
Для лучшего понимания процесса подключения рекомендуется просмотреть подробное видео, чтобы избежать ошибок.
Как выбрать GSM-модуль, что нужно брать во внимание?
Устройства, работающие на платформе Gsm, можно приобрести как в магазинах города, так и на известных торговых площадках типа Aliexpress. Прежде чем покупать такой модуль, стоит определиться, каких возможностей от него ожидают? Например, важна ли длина подключаемого кабеля антенны, а также сколько телефонных номеров можно использовать одновременно. При выборе модуля стоит учитывать такие факторы:
- количество зон контроля;
- наличие выходов для подключения разных по назначению датчиков;
- возможность расширения функционала за счет прошивки приспособления;
- наличие реле, через которое осуществляется обратная связь;
возможность мониторинга температуры и отправка показателей на мобильник
Хороший модуль обладает настройкой температурных режимов и порогов срабатывания.
С его помощью можно дистанционно управлять работой котла и вносить изменения в температуру. Качественный прибор даст возможность изменять показатели мощности, а также мгновенно пришлет смс-оповещение о срабатывании экстренных датчиков.
Бренды
На сегодняшний день наиболее известными производителями подобных дистанционных систем контроля являются компании:
- Vaillant;
- Buderus;
- Protherm;
- Viessmann;
- Эван;
- Кситал.
Монтаж и подключение системы не слишком сложные, так что можно справиться саомстоятельно
При этом компания VIESSMANN, предлагает теплогенераторы, уже оснащенные специальными блоками, совместимыми контроллерами. Достаточно удобны устройства от компании «Кситал». Они достаточно функциональны и gsm управление отоплением «Кситал» предусматривает, например, возможность использования 2 сим-карт и наличие надежного алгоритма, гарантирующего их четкую работу.
В видео-инструкции рассмотрен монтаж системы «Кситал» своими руками.
