Расчёт мощности тёплого водяного пола

Пошаговый план монтажа

Итак, монтаж греющего кабеля состоит из нескольких этапов:

1. Подготовка основания. На черновом полу должна быть залита цементно-песчаная стяжка, толщина которой составляет не менее 3 см. Для прокладки провода, соединяющего терморегулятор с системой, придется проштробить канал, диаметр которого составляет 2 см.
2. Монтаж теплоотражающей подложки.
3. Укладка арматурной сетки, к которой будет крепиться кабель. Если этот этап будет опущен, то крепить провод нужно будет на монтажной ленте. Нельзя забывать, что изделие не укладывается под мебель.
4. Укладка провода.
5. Монтаж теплодатчика. Он помещается в специальную гофрированную трубку и укладывается в предварительно проделанной штробе.
6. Заливка цементной стяжки. Она должна иметь небольшую толщину, всего 4 см. После того, как термический кабель будет скрыт под раствором, необходимо произвести проверку его работоспособности: омическое сопротивление и сопротивление изоляции. Укладку напольного покрытия можно осуществлять только после того, как раствор хорошо высохнет – не ранее, чем через месяц.

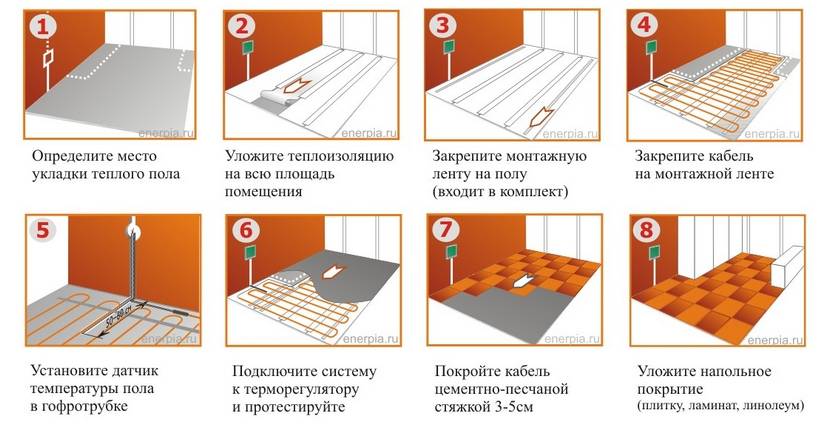

Пошаговая технология кабельного теплого пола

Вот и все особенности выбора и монтажа греющего кабеля для теплого пола. В любом случае перед работой нужно рассмотреть все нюансы укладки. И напоследок, видео выполнения монтажа с подробными комментариями:

Необходимые данные

Для начала рассчитайте площадь дома Для расчета требуемой эффективности элементов необходимо определиться с некоторыми факторами, имеющими непосредственное влияние на этот показатель:

• отапливаемая площадь;
• качество теплоизоляции стен и перекрытий;
• теплопроводность финишного покрытия пола.

Кроме этих данных, важно понимать, в качестве какого элемента будут использоваться полы: основного или дополнительного?

Для беспроблемной работы и гарантированного долгого срока службы отопления она должна работать в режиме, не превышающим 80% от максимальной мощности.

Расчет мощности теплого пола во много зависит от правильности заданной полезной площади.

Для определения эффективности отопления используем формулу P = S*k, где:

P – мощность элемента обогрева;

S – полезная площадь;

k – удельная мощность.

Удельные мощности электрического теплого пола для помещений различного типа:

№	Тип помещения	Удельная мощность системы теплого пола на 1 м2 (Вт/м2)
1	Жилые комнаты, кухня (1 этаж)	140-150
2	Жилые комнаты, кухня (2 этаж и выше)	110-120
3	Застекленные и утепленные балконы и лоджии	140-180
4	Санузлы (1 этаж)	120-150
5	Санузлы (2 этаж и выше)	110-130
6	Основное отопление	не менее 180
7	Дополнительное создание комфортных условий	110-120

Расчет необходимой мощности комфортных полов для санузла общей площадью 10 м2 на втором этаже в качестве основной системы отопления:

Полезная площадь составит: 10/100*70= 7 м2. Удельная сила для санузлов второго этажа 130 Вт/м2, но при этом использование полов как основного элемента системы отопления предполагает мощность не менее 180 Вт/м2.

Принимаем большее значение. Получаем: Р=7*180=1260 Вт (1,26 кВт) – общая теплоотдача пола в санузле.

В небольших комнатах с широкой мебелью (диван, кровать) использовать систему теплого пола в качестве основной не целесообразно.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Зачем нужен насос

Особенностью водяного пола является то, что длина трубы может превышать 1 м при диаметре максимум 2 см. Таких контуров в системе несколько. Затрудняют циркуляцию жидкости и повороты, которых в системе достаточно много. Обеспечить хорошую циркуляцию можно только оснастив систему водяного теплого пола насосом

Остановимся подробнее на том, как правильно выбрать насос, и на какие моменты следует обратить особое внимание

Производители предлагают самые разные модели. Они отличаются функциональностью и, естественно, ценовой политикой. Не стоит останавливаться на бюджетных вариантах. Они не имеют дополнительных возможностей и, как правило, не долговечны.

Желательно, чтобы насос для теплого пола имел функцию переключения скоростей. Оптимальный вариант – трехскоростной насос. Это позволит поддерживать в системе нужную температуру. Вода подается в систему с определенной скоростью. Естественно, и движение по системе осуществляется с той же скоростью.

При понижении температуры в помещении теплоноситель будет отдавать больше тепла, а, следовательно, быстрее охлаждаться. И температура жидкости в трубах понизится. Чтобы этого не произошло нужно увеличить скорость подачи теплоносителя в систему. Таким типом устройства можно управлять вручную.

Если же хочется сделать все таким образом, чтобы система функционировала самостоятельно, то можно автоматизировать механизм. Сегодня для этого есть все необходимое.

Что касается типа оборудования, то для водяного пола лучше приобрести циркуляционный насос. Такое устройство подает жидкость в систему с заданной скоростью. При этом не образовывается избыточное давление.

Есть насосы с мокрым и сухим ротором. Первые не отличаются большой мощностью. Поэтому для большого помещения не подойдут. Максимальная квадратура, которая им по силам – 400 кв.м. К достоинствам такого типа оборудования можно отнести низкое потребление электроэнергии и надежность. Также следует отметить, что насосы с мокрым ротором работают очень тихо.

Если площадь помещения превышает 400 кв. м., то систему нужно оснастить наосом с сухим ротором. Во время эксплуатации такого агрегата необходимо систематически проводить техническое обслуживание. А именно, чистить и смазывать.

Еще один момент, на который стоит обратить внимание при выборе устройства – наличие выпускного вентиля. Если система теплого пола оснащена кранами для спуска воздуха, то наличие вентиля не является обязательным. Если же нет, то попавший в трубы воздух будет мешать циркуляции воды

Если же нет, то попавший в трубы воздух будет мешать циркуляции воды.

Отличаются насосы не только своими характеристиками, типом и функциональными особенностями, но и внешним видом. Производители предлагают насосы, корпуса которых изготовлены в чугуне, нержавейке или полимерном материале. Если система полностью герметична, то по большому счету можно выбрать любой вариант. Если же по поводу герметичности есть сомнения, то чугунный вариант не подойдет. Под воздействием воздуха металл начнет окисляться, что приведет к неисправности агрегата.

Особое внимание следует обратить на маркировку прибора и его габариты. Маркировка насосов предполагает наличие двух цифр, написанных через дробь. Первая указывает на диаметр входных или выходных отверстий

Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину

Первая указывает на диаметр входных или выходных отверстий. Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину.

Ну и, конечно же, стоит поговорить о производителях. Лучше всего себя зарекомендовали европейские фирмы. Экономить на оборудовании не стоит. Именно насос можно назвать «сердцем» системы. Поэтому есть смысл приобрести оборудование от немецких производителей.

Определение мощности электрического теплого пола

Если планируется использовать электрический теплый пол мощность рассчитывается по следующей формуле: эффективная площадь помещения, то есть без учета площади занимаемой мебелью, умножается на величину мощности на 1 м2, зависящую от типа помещения и назначения теплого пола (дополнительное или основное отопление).

Если планируется использовать как основное отопление, то кабель необходимо размещать не менее чем на 70% площади, при этом мощность электрического теплого пола на квадратный метр должна составлять от 160 Вт. Если используется как дополнительный обогрев, то от 120 Вт.

В статье приведена только общая информация, позволяющая понять основные моменты, как самостоятельно вычислить мощность теплого пола на квадратный метр и общую площадь.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление.  Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (t_f, С) рекомендуется:

• + 29°С – для жилых помещений (спальни, гостиной, кабинета);
• + 33°С – для помещений с повышенной влажностью (санузла, кухни);
• + 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – R_w, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (t_f, С), а также градиент рабочих температур теплоносителя (t_z/t_p, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

Таблица 1.

Таблица 2.

Таблица 3.

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

• L – искомая длина трубопровода, м;
• F – полезная площадь пола отапливаемого помещения, м2;
• b – шаг (частота прокладки) витков, м;
• N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
• 1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

Таблица 4.

Шаг, мм	Расход трубы, м/м2
100	10
150	6,7
200	5
250	4
300	3,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м).  Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Установка насоса на теплый пол

Прежде чем приступать к установке циркуляционного насоса на тёплый пол, следует выбрать место его размещения, и схему монтажа.

Монтаж теплого пола: циркуляционный насос и монтаж коллектора

Watch this video on YouTube

Как устанавливается насос

Где бы не устанавливался насос, ротор в обязательном порядке должен размещаться горизонтально. Хотя вертикальный монтаж возможен, то тогда будет теряться до 30% его мощности.

При наличии шумного оборудования, его допустимо устанавливать под пол.

Схемы монтажа

При обустройстве тёплых водяных полов, он может монтироваться:

на подающую трубу, за смесительным коллектором;

на трубу обратки, перед котлом.

Специалисты чаще размещают устройство на подающем трубопроводе, это помогает избежать завоздушивание системы.

Бывает схема с двумя насосами. Если дом двухэтажный, то на каждом устанавливается по одному, это упрощает процесс регулировки отопительной системы.

Процесс установки насоса

После определения участка для установки насоса, можно приступать к его монтажу:

• Первым делом на место установки устройства нужно вмонтировать байпас (обходную трубу). Для этого, разрезается основная труба.
• На концах трубы следует сформировать резьбу, куда будут устанавливаться шаровые вентили.

Устанавливается прибор, перед которым ставится фильтр.

После этого, открывается вентиль подающий теплоноситель, и кран для спуска воздуха.

Как рассчитать водяной контур

Для начала нужно создать проект обогрева помещения, определить материал покрытия и температуру теплоносителя (около 55 °C). Для контроля распределения температуры устанавливаются два термометра – на входе, и на выходе теплоносителей. Разница в показаниях 5 — 10 °C говорит о правильности работы. Таким образом, температура основной зоны пола при правильно работающей системе обогрева не должна превышать 29 °C. А в санузлах и граничных зонах соответственно 35 и 33 °C.

Укладка труб

Для правильного монтажа труб используют следующие методы укладки: змейка (обычная, угловая или двойная) и улитка. Эффективнее будет комбинирование нескольких методов. К примеру, граничную зону уложить в форме змейки, а центральную — улиткой. Последнее больше подходит для объёмных помещений без геометрических изменений, а для сложных используется змейка.

Укладка труб производится с шагом, рассчитанным в проекте. Шаг укладки для граничных зон 10 см, а для основных может меняться в пределах от 15 до 30 см, но не более 30 см, это обусловлено чувствительностью перепада температур на участке пола.

Далее необходимо учитывать следующий момент, чем меньше шаг укладки, тем больше длина используемых труб. Посчитать, сколько метров трубы уйдет на метр квадратный пола, можно по формуле:

Для расчета длины труб по площади используется формула:

L = S / N,

где , S – это площадь утепляемого пола (м2), N – шаг укладки, L- соответственно, искомая длина трубы.

На практике в расчет по площади нужно добавить коэффициент 1,1 – запас длины на повороты, а также стоит прибавить длину участков до коллектора.

Максимальная длина контура

Длине петли прямопропорционально гидравлическое сопротивление и потери давления в контуре, которые обусловлены диаметром магистрали.  Установлено, что при понижении давления на 20 кПа (0,2 бар) от рабочего, приводит к эффекту запертой петли. В результате циркуляция теплоносителя через трубы станет невозможна.

На практике оптимальная длина одной петли будет:

• из трубы диаметром 16 мм получится контур не более 100 м;
• при диаметре 20 мм максимальная длина петли будет до 125 м;

Допустимая минимальная длина контура может быть любой, но стоит помнить, что для упрощения балансировки насоса следует нарезать петли примерно одинаковой протяженности.

Мощность насоса

Немаловажным элементом системы является насос. Для его выбора необходимо рассчитать какой теплосъем с каждого квадратного метра получается в соответствии с проектом, далее нужно это значение умножить на количество квадратных метров в помещении, и получим суммарное значение.

Мощность насоса определяется способностью качать через себя объем теплоносителя за определённое время. Теперь остаётся сравнить суммарное  значение с мощностью устанавливаемого насоса.

Расчет теплоотдачи для водяного теплого пола

В отдельных случаях есть возможность сэкономить, если имеется источник тепла. Его можно использовать только в том случае, если цена за каждый киловатт намного ниже, чем стоимость электроэнергии.

В этом случае нужно учитывать следующее:

1. Температуру теплоносителя для трубы. Она обычно достигает 50 градусов и превышает температуру поверхности. Таблица поможет определить предпочтительные значения.
2. Шаг укладки водяного пола. С его уменьшением количество тепла увеличивается при передаче стяжке. Нужно учитывать здесь и диаметр трубы.
3. Температура воздуха. С ее уменьшением тепловой поток увеличивается.
4. Диаметр трубы, по которой осуществляется движение теплоносителя.

Если шаг составляет 250 миллиметров, каждый квадратный метр позволяет получить по 82 ватта. При шаге в 150 мм – 101 ватт, а при шаге в 100 мм – 117 ватт. Таблица включает в себя все эти данные. В зависимости от этих значений нужно осуществлять проектирование теплого водяного пола.

Зависимость теплого потока от шага труб и температуры теплоносителя

Помните о необходимости рассчитать тепловой поток с поверхности водяного пола. Чаще всего он достигает 12,6 Вт (м2хС). Это значение будет прямо пропорциональным перепаду температур.

Тёплый пол кабель или мат

Выбор в первую очередь зависит от того, будет ли выполняться установка своими руками или планируется пригласить специалистов. Легче монтировать нагревательные маты. Для укладки кабельных полов потребуется проведение работ по изготовлению стяжки, подключения к системе электроснабжения и т.д.

Потребуется учитывать, что теплоотдача матов несколько ниже, чем у кабеля, соответственно потребуется больший расход электроэнергии.

Если планируется приглашать профессиональных монтажников, рекомендуется применять саморегулируемый экранированный нагревательный кабель для обогрева полов. Высокая себестоимость окупится за счет длительного срока эксплуатации и отсутствия вредного воздействия электромагнитного поля на человека.
