Печь на отработке своими руками

Длительность работы и расход топлива

   Расход топлива в такой печи составляет примерно литр на час работы, а при использовании вентилятора наддува – до полутора литров. Если вы хотите добиться более длительной работы печи без долива масла, то можно установит рядом с ней емкость большего размера и соединить нижние части трубкой. Принцип сообщающихся сосудов сработает – жидкость в камере сгорания и дополнительной емкости окажется на одном уровне.

   Нет смысла делать камеру сгорания большой, потому что топливо в ней не прогреется до нужной температуры. Дополнительная емкость с дроссельной заслонкой поможет создать запас топлива на несколько часов горения, даже на ночь, не рискуя “перелить” или прервать подачу отработки.

Опасности, сложности, альтернативы самодельной печи на отработке

   Описанная нами конструкция обладает серьезными недостатками.

1. Самодельная печь на отработке является прибором с частично открытой камерой сгорания, и это исключает ее установку в жилых помещениях. Кроме того, ее корпус раскаляется до очень высоких температур, что тоже опасно. Вам придется строить для нее отдельное помещение и проводить тепло в дачный домик либо по воздуховоду, либо с использованием теплоносителя. Это сводит к нулю все преимущества использования отработки и простоты конструкции.
2. Подобное устройство при пожаре станет поводом для отказа в страховых выплатах – печь не сертифицирована, проверок не проходила, паспорта не имеет.
3. При попадании в резервуар печи отработки с большим содержанием воды возможное мгновенное вскипание смеси с выбросом паров – это взрыв, от которого пострадают люди и строение.
4. Использование такой печи в автосервисе или мастерской предпринимателя – источник проблем с пожарными службами, бесконечные штрафы.

Форсунки и пламенные чаши

   Более безопасный вариант конструкции – использование форсунки или чаши сгорания топлива с капельной подачей, но здесь возникает масса технологических и конститутивных сложностей. Изготовление этих узлов связано с работой очень точного современного оборудования. Форсунка должна работать при постоянном притоке сжатого воздуха, а подача топлива каплями в чащу связана с точными дозировками и подъемом отработки на высоту – над камерой сгорания.

   Пламенная чаша рассматривается как вариант создания печи на отработанном масле, но ее конструкция очень сложна в изготовлении. Без навыков такое устройство не построить. Для него придется покупать или собирать вентилятор поддува – “улитку” для закручивания потока воздуха, рассчитывать место установки. Это задача для профессионалов, но в промышленности, где есть профессионалы, она непопулярна. Там выгоднее использовать форсунку или горелку с подачей сжатого воздуха, фильтром и насосом подкачки топлива.

   Пламенная чаша с фильтрующим пористым элементом хоть и дает устойчивое экономичное горение, не может быть собрана в полностью безопасную конструкцию своими руками. Это слишком сложно. Более того, никакие инспекторы и страховщики не станут признавать такое устройство безопасным, а экспертиза обойдется невероятно дорого.

Печь на отработке промышленного изготовления

   Желающим все же воспользоваться возможностями отработки – особенно владельцам автосервисов, мастерских – лучше поискать и купить печь, работающую на отработанном масле промышленной разработки и сборки. Для обогрева производственных помещений существует более эффективный вариант с вентилятором поддува, который создает хорошие условия для перемешивания воздуха. При этом нагрев воздуха происходит в теплообменнике без попадания туда продуктов сгорания отработки.

   Любителям паллиативных решений, самодеятельности и экзотики хотелось бы посоветовать – соотносите выгоды от использования такой печи с ее ограниченными возможностями и стоимостью. Для того, чтобы самодельная печка на отработке стала безопасной и удобной, придется затратить немало труда и докупить много оборудования. Не проще ли сразу купить готовое и сертифицированное изделие, которое можно не только ставить в гараже!

   Согласитесь, что для отопления одного гаража и сарая усилия просто неадекватны! А для безопасного обогрева производства, даже самого малого, есть компактные и производители печи, нагреватели воздуха и котлы на отработанном масле. Изготовить печь на отработке самостоятельно весьма сложно и хлопотно. Ее безопасность и производительность в любом случае окажутся гораздо ниже, чем у проверенных промышленных изделий с современными горелками и даже чашами сгорания.



Горелки на отработанном масле 15 – 1500 кВт

Котлы на отработанном масле 15 – 1500 кВт

Теплогене­раторы на отработке 40 – 700 кВт

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

• непосредственно сам газовый баллон;
• труба диаметром 100 мм (2 м);
• уголок 5×5 см (около 1 м);
• стальной лист, толщиной 4 мм (около 50 см2);
• автомобильный тормозной диск;
• шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

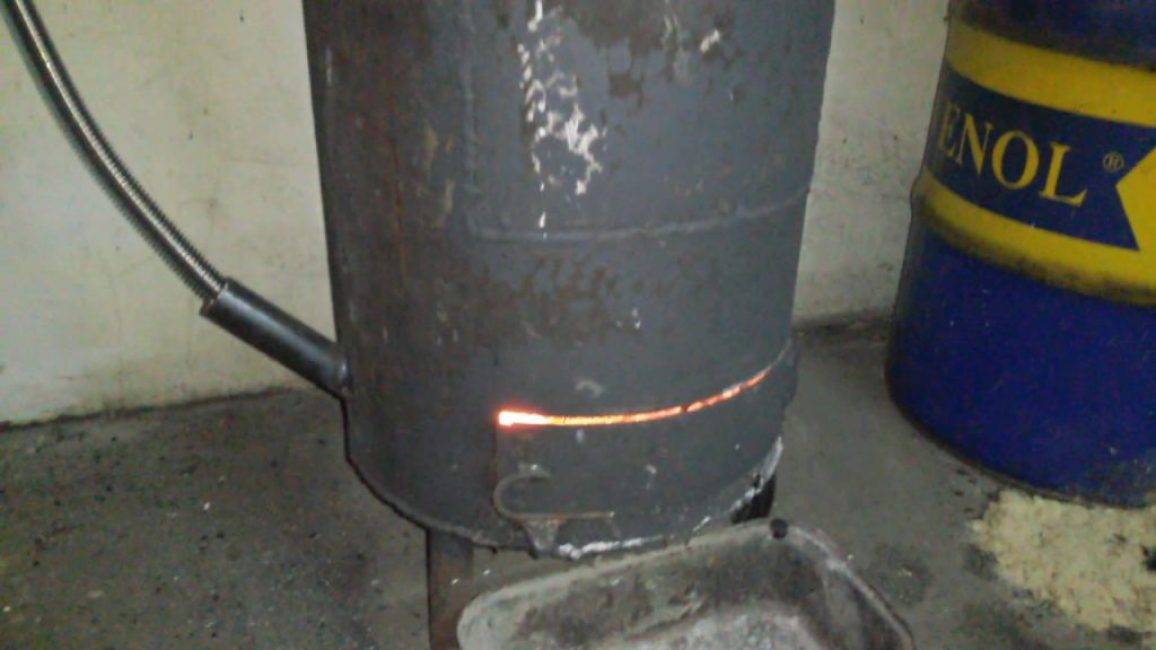

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Как правильно пользоваться самодельным агрегатом?

Описанный выше агрегат нельзя располагать около смесей или предметов, которые могут легко воспламениться, или же на сквозняке

Еще важно, чтобы дымоход печи был полностью герметичным, а вокруг было хотя бы 50 сантиметров свободного пространства в каждую из сторон. Обязательно нужно следить, чтобы в используемое горючее не попадала вода, в противном случае оно будет выплескиваться из дырок в трубе

«Отработка» будет нагреваться очень быстро. Заливайте емкость на две трети высоты, после чего, добавив 25 граммов бензина либо растворителя, поджигайте полученную смесь через отверстие для заливки топлива. Для розжига предпочтительнее использовать горящий фитиль, прикрученный к куску проволоки.

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

• беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
• убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
• с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
• достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

• болгарка;
• сварочный аппарат;
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно;
• герметик термостойкий;
• стальной лист толщиной 4 миллиметра;
• металлическая труба с сечением 20 и 50 сантиметров;
• компрессор;
• вентиляционную трубу;
• сгоны;
• болты;
• стальные переходники;
• углы полудюймовые;
• тройники;
• арматуру сечением 8 миллиметров;
• насос;
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников;
• на маслопровод закрепляется штуцер с помощью переходников;
• все соединения предварительно обрабатываются герметиком;
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
• для установки горелки используются две разного размера пластины из стали;
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
• горелка вставляется в предназначенный для нее корпус;
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
• большая пластина монтируется в качестве крепежной накладки;
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

• в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
• после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» — горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
• при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
• нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Как устроена и работает печь

Конструкция печи на отработке с водяным контуром не сложная: две камеры, которые соединены перфорированной металлической трубой. Нижняя камера оснащена специальной ёмкостью, где находится топливо (отработка). Оно может поступать в котел на отработанном масле с водяным контуром автоматизированным способом или вручную. Разжигают печь при помощи небольшого количества бензина, которое наливают на масло сверху. Бензин начинает гореть, масло под ним разогревается, начинает закипать. Пары масла, обогащённые кислородом в перфорированной трубе, начинают активно гореть в трубе и верхней камере. При этом в нижней камере температура составляет 350 градусов, а вверху доходит до 900.

Если у печи ручная подача топлива, в нижней камере залив отработки и розжига происходит через специальное отверстие внизу камеры. При автоматизированной системе топлива в камеру ведёт патрубок, который соединён с ёмкостью, наполненной отработанным маслом.

Нижняя камера должна быть дополнительно оборудована специальным отверстием с заслонкой, чтобы можно было контролировать тягу и температуру горения. Для организации водяного контура над верхней камерой или вокруг дымоходного канала устанавливают бак с приваренными к нему штуцерами для подачи и выхода теплоносителя.

Порядок изготовления печи из листов стали

Прежде всего, нужно подобрать подходящий детальный чертеж с размерами. Согласно ему изготавливают заготовки для печи.

Элементы емкости для топлива изготавливают из стали толщиной 4 мм, а вот крышку резервуара и дно топливной камеры нужно делать из 6 мм стали.

Стальной лист укладывают на плоскую поверхность, наносят на него разметку и болгаркой вырезают детали нужного размера. Окалину и наплывы счищают надфилем.

Из стали 4 мм толщины вырезают полоску 115 мм ширины, которую на станке сгибают в трубу сечением 34-34,5 см. Концы листа заваривают сваркой – это будет труба резервуара с маслом.

Крышку для емкости с маслом (круг сечением 34,5 см) вырезают из такой же стали. Эту крышку нужно приварить к трубе. Кроме того, на нее приваривают 4 ножки из уголков.

Полоску шириной в 6 см вырезают из стали 6 мм толщины. Эту полоску скручивают в кольцо сечением 35,2 см. Из той же стали вырезают круг такого же диаметра, как и кольцо (35,2 см). В центре круга прорезают отверстие сечением 10 см для дымовой трубы. Отступив от него 4 см, вырезают еще одно отверстие, сечением 5-6 см для заливки масла. Подготовленный круг приваривают к кольцу. Это будет бак для заливки масла.

Из стали 6 мм толщины вырезают еще один круг сечением 35,2 см. Отступив немного от края круга, нужно прорезать отверстие 10 см в диаметре. Между центром круга и центральной точкой отверстия должно быть около 11 см. В это отверстие будет вставляться патрубок для стыковки с дымоходом.

Патрубок делают из 10 см трубы, его длина составляет 13 см.

Далее нужно вырезать прямоугольную пластину 7 см в ширину и 33 см в длину из 6 мм стали. Она послужит перегородкой. Пластину приваривают внутри кольца сечением 35,2 см поближе к отверстию для патрубка. После этого в отверстие вставляют выхлопной патрубок 13 см в высоту.

Следующий шаг – изготовление горелки. На трубе в нижней части нужно проделать 48 отверстий 9 мм в диаметре, расположив их в 6 рядов по 8 штук в каждом с отступом между ними в 6 см.

Эту трубу вставляют в крышку резервуара для масла, которую вырезали из 4 мм стали

Важно удостовериться, что труба стоит ровно и плотно. Если потребуется, подогнать уровень можно болгаркой и напильником

После этого детали сваривают между собой, а швы зачищают.

В бак для заливки масла вставляют выхлопной патрубок 16 см длины.

Теперь верхнюю и нижнюю части резервуара можно соединить, но не сваривать – просто вставив друг в друга. Для прочности поверх емкости надевают уплотнительное кольцо сечением 35,4 см. Уровень поможет проверить горизонтальность конструкции и точность состыковки деталей.

Далее приваривают трубу горелки к баку для заливки масла. С другой стороны к ней нужно приварить конструкцию, соединенную кольцом. Прежде чем начинать сварку, стоит проверить уровни и правильность монтажа элементов. Поверх отверстия для заливки масла нужно приделать круглую задвижку.

Труба 4 м в длину послужит дымоходом. За пределами дома дымоход должен быть расположен только вертикально, чтобы в него не задувал ветер.

Классификация пиролизных устройств

Газогенераторные печи классифицируются по нескольким категориям. По материалу изготовления различают установки металлические и кирпичные. Также модели делятся по назначению и способу передачи тепловой энергии. По методу передачи тепла различают варианты пиролизных агрегатов с водяным контуром отопления и теплообменниками воздушной системы.

Металлическая печь пиролизного горения

В эту группу входит ряд конструкций:

1. Печь-буржуйка. Газогенератор с внутренней конструкцией в виде буржуйки применяется для обогрева жилых и технических помещений. Модель также актуальна для бань и саун, используется для приготовления пищи, есть уличные варианты для барбекю комплексов,
2. Печь Булерьян. Эта пиролизная конструкция шахтного типа с КПД до 75% предназначена для обогрева как жилых, так и нежилых помещений. Через нижние концы опоясывающих котел труб всасывается холодный воздух, который быстро нагревается и выбрасывается вверх в помещение через верхние элементы.
3. Печь Бубафоня. Изобретенье принадлежит умельцу из Колымы, в качестве основы для конструкции применяется старый газовый баллон. Установка актуальна для отопления технических помещений. Бубафоня из баллона с объемом 50 л способна работать на одной закладке дров 6 часов, поддерживая комфортную температуру в помещении площадью до 70 м².
4. Печь Лачиняна. Установка сочетает в себе максимально высокий КПД и предельно низкий уровень расхода топлива. Модели активно применяют для обогрева автофургонов и походных палаток. «Лачинянки» используют также для отопления сельхоз строений и охотничьих домиков. Модели с водяной рубашкой применяются для обогрева жилых помещений площадью до 300 м². Примечательно, что 2 ведер угля достаточно для 5-7 суток бесперебойной работы пиролизного агрегата Лачиняна, известного изобретателя из Казахстана.
5. Пиролизная печь на отработанном масле. Экономичный агрегат длительного горения на отработке предназначен для обогрева нежилых помещений. Конструкция максимально проста, и смастерить такую модель под силу большинству домашних умельцев.

Пиролизная печь Булерьян

Кирпичная печь длительного горения

Газогенератор в виде кирпичной конструкции – печь Кузнецова – применяется для обогрева жилых помещений и банных комплексов. Также устройство используют для приготовления пищи. КПД кузнецовских пиролизных печей – 80% и выше, топливо в них сгорает практически полностью. Весь потенциал горячих газов и дыма используется для нагревания кирпичного корпуса конструкции. Высокую продуктивность кузнецовским газогенераторам обеспечивает особая двухколпаковая конструкция.
