Достоинства и недостатки
Тяга в печи осуществляется за счет пустот внутри
Коэффициент эффективности превышает показатель традиционных печек, у которых он составляет значение в диапазоне 70 – 85%. В конструкциях Кузнецова полностью выгорает сажа, поэтому срок между двумя соседними чистками исчисляется 3 – 4 годами.
Достоинства моделей изобретателя:
- тяга осуществляется за счет пустот внутри (колпаков), а не каналов, поэтому уходит меньше кирпича;
- печи работают на любом топливе, не только на дровах;
- использование короткого дымового канала также экономит средства на обустройство;
- происходит равномерная теплоотдача в течение суток;
- есть возможность обогрева нескольких уровней дома от одного устройства;
- в конструкцию вставляют контуры ГВС и пароводяного отопления, ее совмещают с варочной плитой, лежанкой, духовкой, камином.
Разновидности двухколпаковых печей
Чтобы сделать варочные печи из кирпича своими руками, для начала нужно понять, какая площадь помещений будет отапливаться и подобрать оптимальную схему. На данный момент существуют проекты печей с двумя колпаками нескольких разновидностей:
- классическая, с варочной плитой и нишей для сушки вещей;
- двухколпаковая шведская печь с духовкой, плитой и нишей.
Прочие разновидности, изобретенные известными русскими мастерами, используют тот же принцип действия, но с некоторыми изменениями в конструкции, улучшающими рабочие показатели данных отопительно-варочных печей. Подробное описание работы классического варианта отопительно-варочного устройства можно изучить на видео, представленном ниже. Там же в доступной форме показана порядовка двухколпаковой печи в 3D режиме с комментариями.
Устройство двухколпаковых кирпичных печей не является каноническим и допускает внесение изменений в конструкцию, не нарушая принципа действия. Одно из таких изменений – добавление металлической духовки для приготовления выпечки или применения в качестве дополнительного источника нагрева воздуха в комнате. В классическом варианте она встраивается в пространство нижнего колпака, рядом с камерой сгорания. Ниже показана кирпичная печь с духовым шкафом в разрезе.
На рисунке видно, что дымовые газы из топливника нагревают металлический корпус духовки сверху и по бокам, после чего остывают и уходят в вертикальный канал.
В схеме реализовано главное преимущество шведских печек – в самом начале растопки, когда печь еще совсем холодная, из открытого духового шкафа уже можно получить поток приятного тепла.Полное описание кладки и порядовку такой печки можно просмотреть на видео.
Другой вариант установки духового шкафа предлагает схема печи Александра Бацулина. В этом случае шкаф встраивается в пространство верхнего колпака, находясь на пути потока продуктов горения, поднимающихся снизу. Преимущество технического решения в том, что раскаленные газы обтекают духовку со всех сторон, равномерно нагревая ее. Однако, процесс нагрева будет проходить не столь быстро, как в предыдущем варианте.
Также вместо арочного свода над варочной плитой с отводящим каналом здесь применяется простое перекрытие из кирпича на стальных уголках. Ниже на видео представлена кладка отопительных печей Бацулина с подробным описанием.
Двуколпаковая печь Подгородникова разработана в двух модификациях: простая отопительная (ИП-1) и с духовым шкафом (ИП-2), который установлен рядом с топливником, под варочной панелью.
Порядовка печи Подгородникова ИП-1
Особого внимания заслуживают двухколпаковые отопительно-варочные печи Кузнецова. В действительности под руководством И. В. Кузнецова было разработано и построено большое количество разнообразных печей. Все эти изделия созданы по принципу: процесс горения и передачи тепла должен проходить естественным образом, без воздействия тяги дымоходной трубы. Газы проходят по своим трактам за счет изменения их массы вследствие нагревания или охлаждения, а дымоход подхватывает их уже на выходе. За счет этого и прочих разработок «Кузнецовки» практически совершенны и обладают достоинствами:
- высокая эффективность – до 80%;
- сжигать можно любое твердое топливо;
- чистка дымовых каналов нужна раз в несколько лет;
- расход строительных материалов в «Кузнецовке» гораздо меньше, чем в классической конструкции такой же мощности;
- работоспособность сохраняется при невысокой дымовой трубе.
Изобретения и разработки, внедренные В. И. Кузнецовым, являются авторскими, поэтому каждая порядовка печи Кузнецова защищена авторским правом и размещена на его ресурсе stove.ru. Помимо чертежей и схем печей там есть множество рекомендаций, полезных для новичков, желающих выложить кирпичную печку самостоятельно.
Второе: тепловая нагрузка
На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

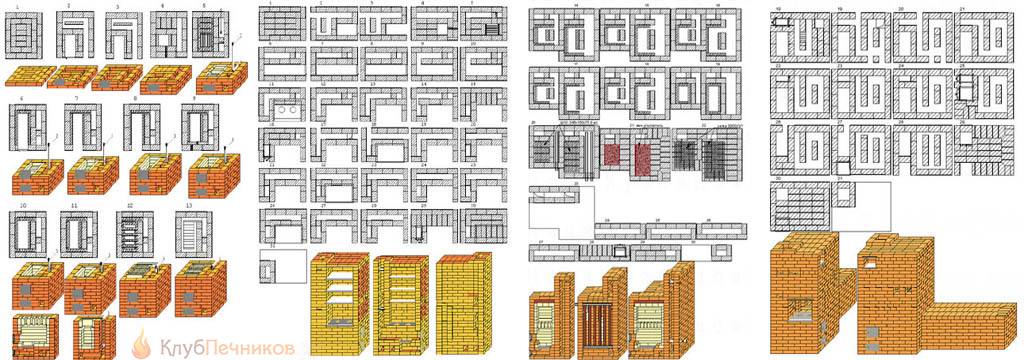

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной, отопительно-варочной, двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.
Порядовки некоторых печей Кузнецова
С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.
Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.
Разновидности для различных целей
Игорем Кузнецовым и его командой создано большое количество универсальных и специализированных моделей. Одни предназначены только для обогрева помещений, другие дополнены элементами для приготовления пищи или нагрева воды. В отдельное направление выделены камины.
Чертежи испытанных на практике вариантов собраны на сайте изобретателя. Для удобства конструкциям присвоены буквенно-цифровые обозначения.
Отопительные
Отопительная печь Кузнецова для двухэтажного дома позволяет экономить на топливе
Различные варианты компоновки куполов позволяют выполнять конструкции для обогрева одно- и двухэтажных домов.

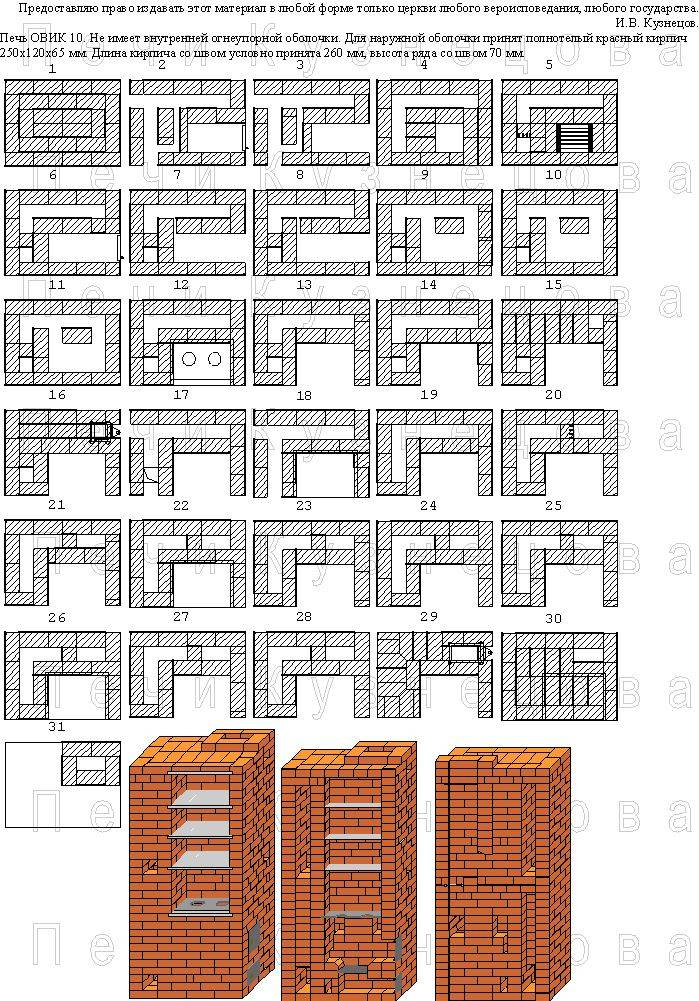

Отопительные модели сокращённо обозначены как ОИК (отопительные И. Кузнецова). Можно найти варианты с топкой, находящейся внутри комнаты или в подсобном помещении.
Для разнообразия и придания нужных качеств есть печи, дополненные тёплыми лежанками (ОИК -6 леж. И ОИК 19 леж.) и сиденьями (ОИК-7с).
В некоторых изделиях встроены духовки. В этом случае в кодовое обозначение добавлена буква Д, например, ОИК-5Д.
К отопительным относятся и печи со встроенным камином.
Модели РТИК (русская теплушка И. Кузнецова) нужны для обогрева больших помещений. Они массивны, нуждаются в крепком фундаменте.

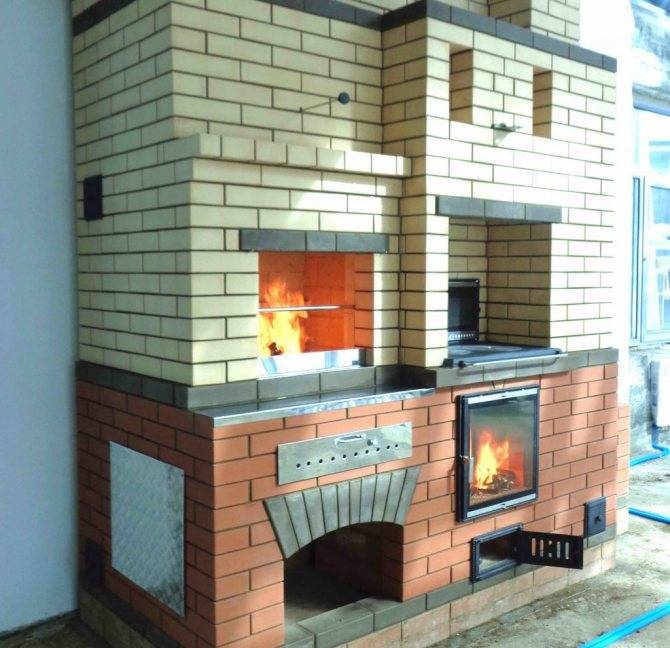

Варианты с камином
Модель с камином
Камины, помимо отопительной функции, выполняют роль украшения интерьера. Топка в этом случае открытая, огонь можно наблюдать визуально. Печи оборудованы топкой для обычного обогрева, которая может располагаться на фасаде, с правого, левого бока, или сзади.
Для строительства выбирают вариант, при котором удобно обслуживать печь из подсобного помещения или прихожей — дрова не придётся носить в жилую комнату. Работа с отходами (золой) также не подразумевает неизбежной грязи в помещении при чистке зольника и поддувала из прихожей.

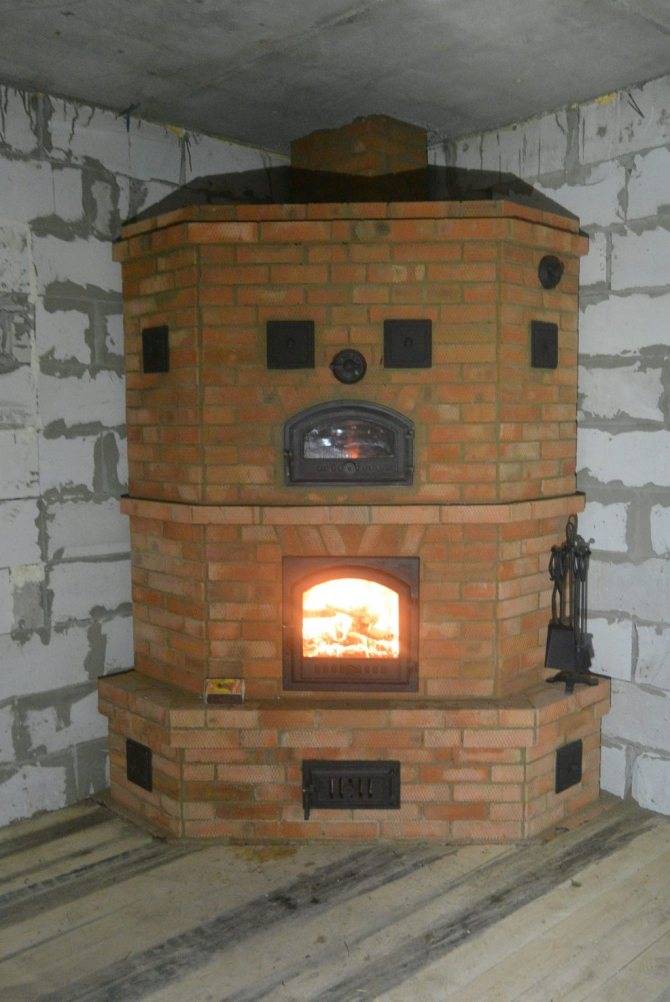

Разработаны варианты ОИК-К с лежанками, встроенными духовками и угловым камином.
Котлы
Для организации водяного контура отопления разработаны варианты с обозначением КИК (котёл И. Кузнецова). Во второй купол встроен стальной теплообменник. Вода циркулирует по системе за счёт электрического насоса.
Модели рассчитаны на мощность 16, 17, 34 и 64 кВт. Первый вариант (16 кВт) оборудован варочной панелью.
Отопительно-варочные
Отопительно-варочная модель — сооружение, полностью вырабатывающее ресурс топлива
Универсальные отопительно-варочные печи предназначены для домов с круглогодичным пребыванием. В модели вмонтированы варочные панели и духовки, полочки для подогрева пищи и воды.
Топка может располагаться с фронтальной или боковой стороны, что позволяет выбрать вариант для любого варианта интерьера.
Опционно предлагается монтаж лежанки. Для больших помещений делают удлинённые топки, что позволяет использовать дрова большого калибра. Они дольше горят, подбрасывать топливо придётся реже.
Для бани
В отдельное направление И. Кузнецов выделил банные печи. Есть три разновидности: БИК, БИК БК и БИК ПК. Сокращение БИК соответствует назначению, а добавочные символы говорят, что конструкция оборудована камином.
Для разной планировки выбирают модели, которые различаются местом расположения топки и камина — в парной, комнате отдыха или в предбаннике.
Характеристики
Колпаковые печи Кузнецова имеют ряд отличительных характеристик и преимуществ, которые выделяют их среди основных конкурентов на рынке отопительного оборудования для дома и бани.
Принцип работы подобного устройства достаточно прост: нижний уровень (ярус) и топливник представляют собой единую конструкцию – колпак, который предназначен для эффективного перемещения газов, образованных при сгорании топлива. При этом скопление легких газов осуществляется вверху колпака, а тяжелых – внизу. В середине сосредоточены газы, имеющие среднюю температуру нагрева.
«Кузнецовка» из кирпича предусматривает длительное удержание нагретого воздуха внутри колпака для эффективной аккумуляции тепла внутри помещения, а затем быстрый вывод отходов сгорания через дымоотводную трубу.
Особенностью печи является поддержание предельной температуры горения. Кроме того, печь Кузнецова обладает высоким КПД, который в несколько раз превышает аналогичный показатель у классической русской печи.
Конкретные преимущества подобных печей состоят в следующем:
- Высокий КПД – до 94 %.
- Высокий температурный режим сгорания топливного материала.
- Быстрая аккумуляция и длительное поддержание тепла.
- Низкий уровень осаждения сажи.
- Простота в уходе и неприхотливость.
- Незначительная материалоемкость при высокой тепловой отдаче.
- Возможность дополнительного встраивания контура для горячего водоснабжения.
- Повышенная тяга при небольших размерах дымоотводной трубы.
- Привлекательный дизайн и широкий выбор конструктивных форм. Усовершенствованный вариант – двухколпаковая печь Кузнецова, которая может быть сконструирована под любой тип помещения.
- Быстрое распределение тяги между каналами в автоматическом режиме.
Дополнительные конструктивные элементы печи
Приведенный выше порядовый план кладки банной печи Кузнецова вполне может быть подкорректирован путем внесения в ее конструкцию дополнительных элементов.
Так, во второй камере-колпаке можно установить теплообменник для нагрева воды в отдельном баке. Такой теплообменник рекомендуется устанавливать между 15 и 16 рядами или делать его под углом вход в 15 ряду, а выход на уровне 16 ряда. Температуры в 150-200 градусов вполне достаточно, чтобы нагревать без риска перегрева бак объемом 150-170 литров. Использовать для нагрева топочное пространство будет не совсем рационально, поскольку холодная вода в теплообменнике не позволит обеспечить температуру для розжига легких газов. С другой стороны, при 1200 градусах существенно повышается риск перегрева трубы и разрыва теплообменника.
Над сводом топки можно установить чугунную плиту, а уже на нее емкость с камнями. Такое решение позволит превратить проект в печь-каменку открытого типа.
Таким образом, используя предложенный проект, можно возвести печь Кузнецова для бани своими руками с минимальными затратами. Ведь ничего сложного в том, чтобы по инструкции собрать конструкцию в принципе нет, достаточно взять в руки мастерок и уложить первый кирпич, а дальше появится и опыт, и азарт сделать все своими руками.
Как сложить печь И. В. Кузнецова
Фундамент печи
Фундамент печки лучше планировать в период проектирования дома. Размеры фундамента должны превышать габариты печи на 15 см с каждой стороны, его не связывают с основанием жилого строения.
Если источник тепла располагают вдоль стены, фундамент печи удаляют от фундамента дома на 6 см, и между ними делают промежуток, засыпанный песком. Бетонное сооружение изолируют от почвенной влаги рулонными материалами.
Кирпич кладут также по трехслойной изоляции рубероидом. Продумывают расположение дымоотводной трубы, чтобы соблюдались условия безопасности внутри помещения, при прохождении сквозь перекрытие и при установке на крыше.
Определение размера печи по площади дома
Печи Кузнецова, как и любые другие отопительные печи, подчинены общему принципу – 1 м? поверхности печи каждый час выдает 500 Вт тепловой энергии при двух топках в сутки. Для отопления 10 м? площади хорошо утепленного дома необходим 1 кВт в час. Следовательно, для отопления хорошо утепленного дома площадью 100 м? необходима площадь печи 20м?. Поэтому невозможно отопить такой дом печью размером 2х1х2 метра (длина, ширина, высота), ведь даже с учетом сложного рельефа стенок печи ее площадь не превышает 14–16 м?. Из-за этого многие авторитетные печники и критикуют печи Кузнецова, ведь большинство сторонников использования таких печей завышают их характеристики. Тем не менее, печи Кузнецова действительно во многом превосходят традиционные канальные печи.
В чем отличие
Основная особенность группы печек, изобретенных Кузнецовым — отсутствие протяженных дымовых каналов с большим количеством поворотов и изгибов. Чтобы максимально задействовать тепло от сжигания топлива, в канальных печках предусматривается система ходов, по мере продвижения по которой горячий дым нагревает кирпичи. При этом печь нагревается на различных уровнях неодинаково, что может привести к трещине кладки. Более того, появляется необходимость в постоянной чистке нешироких мест и поворотов.
Печки Кузнецова для дома и бани лишены данного недостатка. В них горячие газы из топочного отделения поступают в говоря иначе колпак — пространство внутри, сверху ограниченное перекрытием, а снизу имеющее выход. Нагретый дым подымается в самый верх колпака, где задерживаются до той поры, пока не начнут остывать. По мере охлаждения они по стенкам колпака поэтапно опускаются вниз, а их место занимает новая часть дыма.
Остывший дым через канал выходит в дымотвод или в еще 1 колпак в зависимости от конструкции и назначения печи. Поэтапно, по мере прохождения через каскады колпаков, дымовые газы охлаждаются до температуры 120-150 градусов. Температура газов в одном уровне каждого колпака одинакова, что дает возможность избежать неравномерного увеличения кирпича.
Устройство
Устройство колпаковой печи Кузнецова представляет увеличенное пространство и уровень теплоотдачи выходящих газов из топочного отделения. Здесь использована система объединения топки с нижней частью корпуса отопительного прибора. Получается конструкция похожая на колпак. Такое устройство позволяет выходящим газам полностью отдавать тепло и увеличивается производительность устройства.
В промежутке между топливником и колпаковой схемой обустраивается небольшой паз в задней стенке топливника. Эту щель принято называть сухим швом. Такое устройство позволяет облегчить прохождение отработанных газов по системе и обоснована:
- потоки холодного воздуха проходят внизу. Нагреваясь, они вытесняются в систему вентиляции;
- нагретый воздух, двигаясь по колпаковой системе полностью отдает тепловую энергия и только затем проходит в дымоход.
Газы двигаются «самотеком», под собственным весом. Дымоход можно выполнять укороченным, благодаря этому, возрастает уровень тяги, твердое топливо полностью сгорает в топке. Слой сажи, оседающий на стенках вытяжки, уменьшается. Эти качества позволяют использовать печи даже с прикрытым шибером.
Важно! Конструкция несложная, при начальных навыках и умении ровно выполнять кладку с работой справится даже новичок, но лучше работать под контролем профессионала. Главное иметь подробные чертежи и внимательно выполнять схему порядовки.. Еще одна отличительная черта печей Кузнецова – это возможность регулировки температуры горения и возможность организации отдельной «летней» топки
С ее помощью прогревают и сушат печь после долгого перерыва в работе
Еще одна отличительная черта печей Кузнецова – это возможность регулировки температуры горения и возможность организации отдельной «летней» топки. С ее помощью прогревают и сушат печь после долгого перерыва в работе.
Виды сооружений
Колпаки внутри печи можно располагать по-разному, поэтому видов печей много. Можно возвести печь своими руками для двухэтажных домов, и оба этажа будут обогреваться одинаково. Даже можно сделать постройку с лежанкой (обогрев такого вида является конвекционным) или внутри можно поставить теплообменник. Данный вид конструкции называют котлом, он имеет маркировку КИК.
Существует вид постройки в форме камина, их обычно строят в домах за городом. Отопительные газовые печи имеют обозначение ИОК, а если в них есть лежанка, то добавляется буква “Л”. Если в таких конструкциях присутствует еще и духовка, то тогда обозначается буква “Д”.
Настоящие русские колпаковые печи Кузнецова имеют маркировку РТИК, их насчитывается около 10 моделей, из них две имеют лежанки. Такие печи строят чаще всего в банях. Но вот массивную кирпичную печь установить там тяжело, поэтому многие выбирают для бань металлическую конструкцию. Банные печи имеют маркировку БИК, Кузнецов спроектировал их так, чтобы они были малогабаритными, выглядели презентабельно и занимали небольшую площадь.
Обогрев теплицы из поликарбоната инфракрасным обогревателем
Необходимые материалы
Перед началом строительства, необходимо купить все требуемые материалы и подготовить необходимые инструменты, что бы ни приостанавливать постройку.

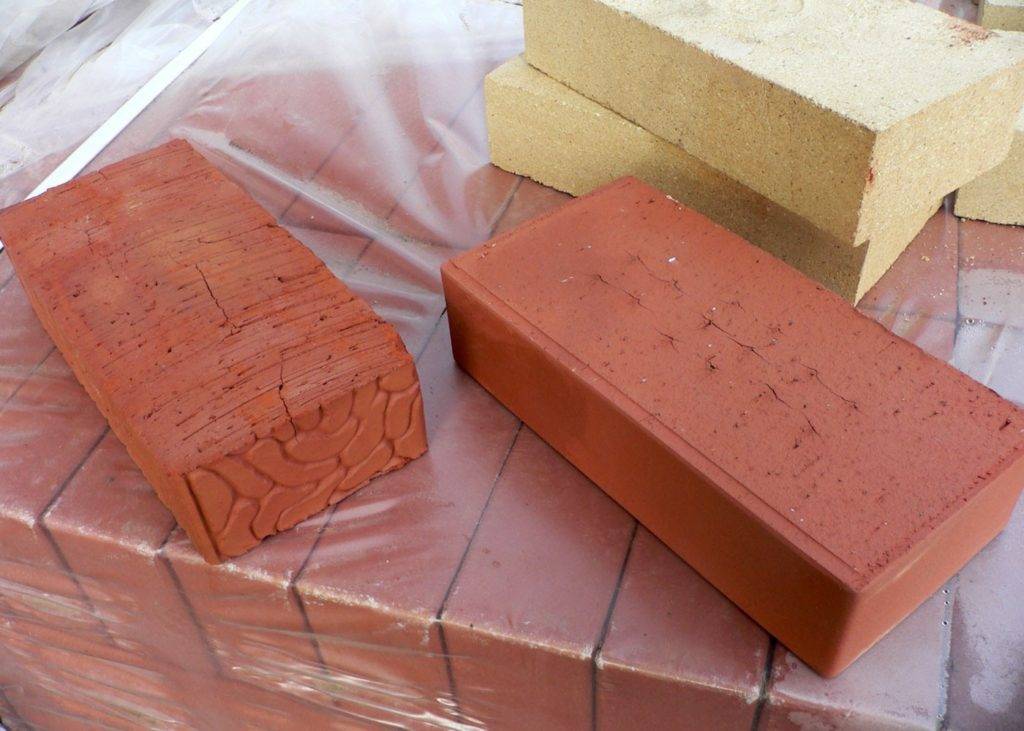

Огнеупорный кирпич
Материалы для строительства печи:
- огнеупорный кирпич – для строительства топки;
- мастика огнеупорная – для топки;
- керамический кирпич (марка минимум м150);
- цемент, песок и глина – для создания основания и кирпичной кладки;
- деревянный материал – для опалубки;
- бруски из дерева 50х50 – устанавливаются по углам для ровной кладки;
- металлические уголки, арматура, проволока, пластины;
- специальная фольга на основание;
Инструменты для строительства “Кузнецовки”:
- дрель с венчиком для замешивания раствора;
- лопата совковая и штыковая;
- мастерок;
- большая или маленькая болгарка;
- большой строительный уровень;
- рулетка;
- молоток каменщика;
- ёмкость для раствора;
- пила (ручная или электропила).
Так будет выглядеть минимальный набор инструмента, без которого не удастся добиться нужного результата.
Возведение колпаковой печи
Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:
- Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
- Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
- Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
- Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
- Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
- До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
- Основание печи делается отдельно от фундамента здания.
- При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.
Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.
Пошаговое строительство колпаковой печи:
Шаг 1 — фундамент
После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.
Шаг 2 — кладка печи
После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.
Порядовки колпаковой печи:
Красным обозначен керамический кирпич, жёлтым – огнеупорный.
Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.
Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.
Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.
Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.
Шаг 3 — проверка
После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.
Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.
При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.
Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.
Для такого типа топки используется сухой шов.
Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.
При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.
При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.
Подводя итоги можно сказать, что печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.
При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.
Принцип действия печи
Большинство конструкций печей действуют за счет непосредственного нагрева стенок от сгорания топлива в камере сгорания или за счет прогрева кирпичной кладки от печных газов проходящих через сложную систему воздуховодов в которых раскаленные печные газы отдают тепло кирпичной кладке.
В первом случае теплоемкость печи определяется толщиной стенок. Чем они толще, тем более теплоемкой будет печь. Недостатком их является большое потребление топлива для прогрева. Как только прекращается горение печь начинает остывать.
Печи со сложной системой воздуховодов позволяет более равномерно прогревать «тело» нагревательной конструкции, но длительное прохождение печных газов по сильно изогнутым воздуховодам предъявляет повышенные требования к тяге и высоте печной трубы.
Колпаковые печи лишены этих недостатков благодаря своей конструкции, в которой образуются два независимых контура аккумулирующих тепло. Внутренний, сильно прогретый контур колпака находится внутри наружного, менее нагретого контура. Поэтому остывание при отсутствии непосредственного контакта с наружным воздухом происходит гораздо медленнее. Печь остается теплой значительно дольше. Все нагретые печные газы остаются внутри и не выбрасываются наружу.
Разновидности печей Кузнецова
По выполняемым функциям кирпичные печи Кузнецова можно разделить на несколько основных групп:
- Отопительные.
Их основная задача – обогрев помещений.
- Варочные.
Они используются для приготовления пищи. К этой же группе можно отнести хлебные печи и плиты, приспособленные под казан.
Банные.Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара.
Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.
Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить.
Место установки можно определить, изучив чертежи печей.
- Камины.
- Грили и барбекю.
- Комбинированные конструкции, комплексы.
- Пожалуй, наиболее востребованными являются отопительно-варочные печи Кузнецова. Они и дом согреют, и голодными не оставят.
Отопительно-варочный вариант наиболее востребован как дачниками, так и жителями сельской местности. Здесь имеет место простая практичность: если огонь уже есть, почему бы не воспользоваться им дополнительно для приготовления пищи.
У Кузнецова также есть такие проекты.
Прежде чем приступать к постройке, убедитесь, что это именно тот вариант, который вы хотите видеть у себя дома.
Подобные печи подразумевают наличие удобного выступа с чугунной поверхностью, с возможностью частичного открытия отверстий для повышения температуры. Также возможно сделать дверцу для казана, по типу старинных русских печей.
Выкладка отопительно-варочных печей требует своего подхода и индивидуальных чертежей.
Колпаковые печи можно возводить практически в любых помещениях. Это может быть квартира, жилой дом, хозяйственная постройка или же баня. Например, для бани колпаковая печь станет идеальной заменой обычной стандартной печки.
Построив данную печь для бани, можно решить сразу несколько проблем. Эта конструкция способна обогреть несколько помещений: мойку и парилку, а также комнату для отдыха. Помимо всего, на печи очень удобно разогревать воду, создавая параллельно пар в необходимом количестве.
В доме можно оборудовать двухколпаковое отопление при помощи печи, данная установка является очень функциональной. Прежде чем возводить такую конструкцию, необходимо тщательно проработать проект.
Систему, которая сжигает сырьевое топливо нужно организовать самым оптимальным способом. В печи необходимо всегда поддерживать правильную температуру, иначе газы, которые образуются после горения могут трансформироваться во вредоносные отходы сажи и смолы.
Отопительно-варочный вариант
Отопительно-варочная печь
Комплексные агрегаты популярны из-за расширенной функциональности. Несмотря на многозадачность, такие приспособления работают по принципу распределения горячего воздуха на разные потоки. В конструкции есть не только поверхность для варки, но и встроена духовка для выпечки. Готовить и запекать можно через небольшое время после растопки. Над нишей, где стоит плита для варки, устраивают полки для сушки.
Колпак принимает и выводит газы из своей нижней части. Если оставить задвижку открытой, это не повлияет на результативность отопления, т. к. воздух долго остается в полости и отдает энергию. Отходы после сгорания беспрепятственно уходят из печи. Такое устройство эффективно, если мало места для высокой трубы.
Подготовительные работы
Прежде чем приступить к строительству, выбирают место и определяют конструкцию и расположение дымохода (как в помещении, так и на крыше). После этого можно начинать работы по обустройству основания печи. Если отопительный агрегат возводится вместе с домом, то заливают общий фундамент. В случае когда печь кладут в жилом помещении необходимо удалить часть пола, которая приходится на «кузнецовку». При этом внешний контур основания печи должен быть на 10–15 см больше его габаритов.
Варианты размещения дымохода для колпаковой печи
Для обустройства фундамента делают углубление 20–25 см, на дно которого насыпают песчаную подушку толщиной 10 см, которую проливают водой и утрамбовывают. После этого на высоте 5 см укладывают армирующую сетку, по внешнему периметру устанавливают опалубку и заливают конструкцию бетоном. Приступать к кладке можно сразу же после его полного схватывания, которое в зависимости от температуры происходит примерно за 2–3 суток.
Кроме заливки основания, перед началом кладки потребуется подготовить раствор. Для этого берут чистую глину и просеянный речной песок. Глину высыпают в большую металлическую ёмкость, разминают и замачивают в небольшом количестве воды. После того как она хорошо раскиснет, добавляют песок и доводят консистенцию раствора до состояния очень густой сметаны. Чаще всего печники используют пропорцию 3 части глины на 1 часть песка, но правильное соотношение компонентов зависит от типа глины — чем выше её жирность, тем больше потребуется добавлять песка (вплоть до соотношения 2:1).
Приступая к работе, лучше распечатать порядовки на бумаге, в процессе строительства зачёркивая каждый уложенный ряд
Особое внимание уделяют местам установки футеровочного слоя — на схемах они выделяются пунктиром или другим цветом. Учтите, что если вместо огнеупорного материала будет использован обычный кирпич, то такая печь будет не только недолговечной, но и малопроизводительной
