Правильная установка солнечных батарей своими руками

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

Установка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем

Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать

Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома)

Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбах

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

Как меньше платить за свет легально
Как выбрать солнечные батареи для дома
Как сделать светодиодный прожектор своими руками
Схемы подключения солнечных батарей

Практические исследования

Теоретические рассуждения хороши, когда они подтверждены практикой. В Канаде провели масштабное исследование зависимости выработки электроэнергии солнечными батареями в зависимости от углов наклона.

Батарея расположена в местности, широта которой близка к широте Москвы, и имеет похожий климат. Результаты исследований очень интересны, и могут с успехом быть применены в наших условиях, так как кроме всего прочего, исследовалось влияние снега на выработку электроэнергии. Исходные данные опытных батарей были следующими:

батареи ничем не затенялись;
ориентация фотоэлементов строго южная;
шесть пар солнечных элементов были установлены на разные углы;
минимальный угол установки солнечных батарей был 14 градусов, максимальный – 90 градусов;
промежуточные углы были близки к популярным углам наклона крыш;
исследовался также угол 53 градуса, равный широте местности;
для изучения влияния снега на одной из панелей с одинаковым углом наклона снег удалялся, а на другой нет.

Самый удивительный результат исследований заключается в том, что чистка панелей от снега дала прибавку в выработке энергии не более, чем 5,31%, и это на самых производительных панелях.

Исследования угла наклона солнечных панелей показали, что:

самый производительный угол наклон летом (в период с 01.04 по 31.09) – 27 градусов;
самый производительный угол зимой (в период с 01.10 по 31.03) — 53 градуса;
самый производительный угол по году — 53 градуса.

Варианты создания несущей базы

Для установки панелей рекомендуется монтировать силовой блок, на котором будет зафиксирован каркас фотоэлементов. Такую конструкцию можно изготовить в домашних условиях. Потребуется металлический уголок и крепежные элементы. Соединения желательно выполнять сваркой – опять же с помощью инвертора стыки сформирует даже неопытный домашний мастер. Самое главное — правильно рассчитать базу по размерам и весу, чтобы она не проломила кровельное покрытие и в принципе позволяла выполнить надежную фиксацию. Сложность крепления солнечных батарей на крыше заключается в монтаже несущей платформы к стропильной системе. Дело в том, что фиксация как таковая выполняется не к элементам кровли, а к балкам крыши в подкровельном пространстве.

Со стороны чердачного помещения выполняется прочный силовой каркас, на базе которого будет закреплена сваренная профильная конструкция. Лучше всего применить болтовые соединения, чтобы в любой момент установку можно было отсоединить. Для этого заранее просчитываются отверстия, формируется конфигурация взаимной компоновки и т. д. Очевидно, что потребуется создавать технологический проем и в кровельном покрытии.

Устройство и принципы работы

Солнечные батареи — устройства, генерирующие электроэнергию с помощью фотоэлементов.

Прежде чем говорить о том, как сделать солнечную батарею своими руками, необходимо понять устройство и принципы ее работы. Солнечная батарея включает в себя фотоэлементы, соединенные последовательно и параллельно, аккумулятор, накапливающий электроэнергию, инвертор, преобразующий постоянный ток в переменный и контроллер, следящий за зарядкой и разрядкой аккумулятора.

Как правило, фотоэлементы изготавливают из кремния, но его очистка обходится дорого, поэтому в последнее время начали использовать такие элементы, как индий, медь, селен.

Для того чтобы изготовить солнечную панель своими руками в домашних условиях, необходимо понимать сущность такого явления, как фотоэффект. Фотоэлемент – кремниевая пластинка, при попадании света на которую с последнего энергетического уровня атомов кремния выбивается электрон. Передвижение потока таких электронов вырабатывает постоянный ток, который впоследствии преобразуется в переменный. В этом и заключается явление фотоэффекта.

Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам

Автономные системы электроснабжения загородных объектов позволяют жить в комфорте даже вдалеке от централизованных коммуникаций. Нередко наряду с традиционными схемами используют альтернативные, основанные на использовании энергии солнца. Чтобы гелиосистема функционировала правильно, необходима грамотно составленная схема подключения солнечных батарей. Потребуется комплект качественного оборудования, способный справляться с возложенными обязанностями.

Мы расскажем, как грамотно спланировать размещение компонентов мини-электростанции. Вы узнаете, как выбрать технические устройства для сборки системы и как их правильно подключить. С учетом наших советов вы сможете соорудить эффективно действующую установку.

Варианты конструкций

На практике, видов расположения солнечной панели всего два:

Неподвижный.
Подвижный.

При неподвижной установке фотоэлектрического модуля обеспечить следование модуля за солнцем практически невозможно. Самый простой пример такой установки – монтаж солнечных панелей в плоскости крыши. Чуть более продвинутый вариант, позволяющий поймать больше солнечной энергии – установка на кронштейны, обеспечивающие заранее рассчитанный оптимальный угол. Иногда такое устройство позволяет вручную менять угол наклона фотоэлементов два раз в год – зимой и летом.

Подвижные устройства для монтажа модулей называются трекеры. Это платформы, которые могут вращаться в одной или двух плоскостях, следуя за солнцем. Такой способ установки максимально близок к идеальному, однако имеет свои подводные камни: трекеры дороги в установке и эксплуатации и потребляют электрическую энергию. Вполне возможно, что в случае применения в частном доме, повышение производительности солнечной батареи будет в стоимостном выражении меньше, чем стоимость содержания трекера.

Схема подключения

Энергия, которая вырабатывается солнечными батареями, не имеет технической возможности напрямую использоваться для работы каких-либо электрических приборов. Для выделения необходимого для работы напряжения используют своеобразные инверторы, расположенные между панелью и основной сетью потребления.

При этом нужно знать три основных типа подключения солнечных панелей.

Автономное подключение. Этот вариант чаще других применяется в тех территориальных зонах, где отсутствует какая-либо централизованная сеть электроснабжения. В этом случае конструкцию формируют аккумуляторные высокомощные батареи. Принцип их работы состоит в накапливании внутри себя энергии в светлое время. Когда наступает время недостаточного освещения, накопленные потоки и перенаправляются в сеть.

Резервное подключение. Этот способ оптимален в местах, где проведено централизованное электроснабжение через сеть переменного тока. Создание резервной системы получения энергии в данном случае используется как запасной вариант, потребность в котором может возникнуть в случае аварийных ситуаций. Перебои с электроснабжением – это далеко не редкость для дачи и в загородных хозяйствах и территориях, поэтому многие домовладельцы создают дополнительные возможности получения тепла и света.
Последовательное подключение к сети. Чтобы подключить систему к электросети, этот метод предполагает формирование избыточной солнечной энергии и ее дальнейшего поступления в сеть для окончательной продажи.

Можно ли оптимизировать солнечные панели для работы зимой?

Зимой оптимальный угол наклона к горизонту как солнечных батарей, так и солнечных коллекторов будет больше, из-за того, что Солнце зимой более низко над горизонтом. Для того, чтобы получать максимальное количество энергии и зимой, нужно менять угол наклона солнечных батарей или коллекторов. В нашем ассортименте есть специальные монтажные конструкции для солнечных батарей, которые позволяют менять угол наклона в пределах 15-30 или 30-60 градусов. Еще больше энергии можно получить при помощи трекеров, которые следят за ходом Солнца в течение дня. Однако, большинство систем установлены с фиксированным углом наклона (особенно это относится к солнечным коллекторам, т.к. у них сложнее менять угол наклона из-за трубопроводов). Значения углов наклона для максимальной выработки энергии в различные сезоны года и в среднем за год рассматривается в статьях Угол наклона и направление и Натурные испытания оптимального угла установки СБ.

Влияние снега на работу солнечных батарей

Проблемы, которые может причинить снег солнечным батареям, обычно минимальны

Однако, нужно обратить внимание на следующие моменты, если в вашем регионе снежные зимы и у вас на крыше установлены солнечные батареи:. Чистка солнечных батарей от снега — при правильной установке занимает не больше времени, чем расчистка от снега дорожек

Чистка солнечных батарей от снега — при правильной установке занимает не больше времени, чем расчистка от снега дорожек

Все солнечные панели рассчитаны выдерживать определенный вес, и снеговая нагрузка обычно гораздо меньше максимально допустимой. Все солнечные панели тестируются под давлением на производстве, чтобы быть уверенным в их сроке службе и качестве. Посмотрите на характеристики солнечной панели, обычно в спецификации указывается максимальный вес, который может выдержать солнечная панель.
Если снег закрывает солнечные панели, они не могут производить электричество — но для решения этой проблемы достаточно почистить солнечную батарею специальным оборудованием. Солнечным панелям нужен солнечный свет, чтобы производить электроэнергию. В большинстве случаев солнечные панели устанавливаются под определенным углом, который обеспечивает естественный сход снега с солнечных панелей. Вы можете ускорить этот процесс при помощи ручной очистки снега специальными щетками, которые не повреждают и не царапают солнечные панели.
Морозная солнечная погода повышает выработку энергии солнечными батареями. Пока светит солнце на панели, они вырабатывают электроэнергию, зимой даже лучше, чем летом. Это значит, за 1 час солнечной погоды ваши солнечные панели зимой выработают больше энергии, чем за тот же час, но летом. Общее количество энергии, конечно же, будет меньше, потому что зимой день намного короче, чем летом, и солнечных дней меньше.

Можно ли надеяться на солнечные батареи зимой?

К сожалению, солнечные батареи и коллекторы не смогут обеспечить вас достаточным количеством энергии в зимнее время. Но некоторые системы работают на удивление эффективно и зимой.

Не надо надеяться на то, что солнечные батареи или коллекторы обеспечат ваши потребности в горячей воде или отоплении, но они помогут существенно сэкономить вам на счетах за электричество. Настолько, что ваша система окупится менее, чем за 10 лет. А если вы не подключены к электросетям и используете генератор для получения электричества, то фотоэлектрическая система окупится за срок от нескольких месяцев до 2-3 лет в зависимости от стоимости топлива и ваших затрат на капитальный ремонт или замену топливного генератора.

Даже с учетом того, что зимой на большей части России приход солнечной радиации снижается, вложения в солнечную энергосистему продолжает оставаться доходным. Более того, есть регионы, где приход солнечной радиации зимой даже больше, чем летом (например, Дальний Восток). В любом случае, солнечные батареи позволяют экономить на платежах за электроэнергию круглый год.

Эта статья прочитана 20142 раз(а)!

Учимся устанавливать солнечные батареи

Еще 50 лет назад, получение электроэнергии от Солнца относилось исключительно к космическим технологиям (как по сложности оборудования, таки и по его стоимости). Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Панели можно встретить на крышах дачных домиков, на территории фермерских хозяйств, на опорах освещения.

Вопрос «пользоваться или не пользоваться», уже не рассматривается. Потенциальный владелец озабочен лишь расчетом стоимости, мощности и надежности оборудования. О том, какие бывают солнечные батареи, как их правильно выбрать, расскажем в нашем материале.

Процесс монтажа солнечных батарей

Эффективность работы солнечных батарей напрямую зависит от правильности их установки. Поэтому перед началом установки солнечных батарей на скатную крышу необходимо:

осуществить проверку прочности поверхности крыши, возможность доступа к батареям;
месторасположение солнечных батарей не должно загораживаться;
лучше всего, если каждая плоскость будет устремлена в сторону юга.

Существует несколько способов сборки солнечных батарей. Для достижения наивысшего КПД можно комбинировать сразу несколько систем:

Поворотный механизм. Такая конструкция самая лучшая благодаря наличию встроенного электрического двигателя, способного менять наклон и поворот, можно непрерывно отслеживать положение солнца и получать от него максимум энергии.
Рамная конструкция. Этот тип монтажа солнечных батарей считается самым распространенным, так как подходит для большинства современных крыш.
Установка без подложки. Если скат вашей кровли приближен к сорока градусам, такой способ монтажа будет самым актуальным. В данном случае возможно заменить обычную кровлю солнечными батареями.

Монтаж солнечных батарей при помощи рамной конструкции

Этот тип самый приемлемый для многих пользователей. Для монтажа такой конструкции необходимо:

Рассчитать, выдержит ли крыша вес оборудования.
Рекомендуется усилить стропила в местах установки солнечной батареи.
Если вы планируете крепление нескольких батарей, для этого вам необходимо приобрести угловой профиль, имеющий размер 25×25. Если планируется монтаж на крышу дома более десяти квадратных метров, тогда для основания подойдет металлический уголок, размером 50×50.
Желательно, чтобы общий каркас был сварным, он более устойчив к порывам ветра

Или можно соединить детали при помощи болтов 6 и 8 мм.
Если ваш дом расположен в безветренной местности, для монтажа конструкции можно использовать алюминиевый профиль, несмотря на высокую стоимость такого профиля, его малый вес не будет создавать сильной нагрузки на крышу.
Важно, чтобы скос был регулируемым. Для этого детали должны подвижно соединяться в нижней части.
Для закрепления основы к кровельным балкам используется шпилька, ее диаметр должен составлять 12 мм. Место крепления можно усилить посредством шайб и подкладок.
После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Место крепления можно усилить посредством шайб и подкладок.
После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Важно: Если вы устанавливаете панели в несколько рядов, проследите за тем, чтобы передний ряд не затемнял последующие. Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет.

Экономическая обоснованность

Сроки окупаемости солнечных панелей посчитать несложно. Умножьте суточное количество производимой энергии в сутки на количество суток в году и на срок эксплуатации панелей без снижения мощности — 30 лет. Рассмотренная выше электроустановка способна генерировать в среднем от 52 до 100 кВт·ч в сутки в зависимости от продолжительности светового дня. Среднее значение составляет около 64 кВт·ч. Таким образом, за 30 лет электростанция в теории должна выработать 700 тыс. кВт·ч. При одноставочном тарифе в 3,87 руб. и стоимости одной панели около 15 000 руб, затраты окупятся за 4–5 лет. Но реальность более прозаична.

Приблизительная стоимость

В Москве и Московской области стоимость фотоэлементной системы, состоящей из 20 панелей (250 Ватт) колеблется от 200 000 рублей и выше. Также при покупке нужно учитывать следующие нюансы и элементы:

профильный крепеж из алюминия, который используется на наклонных крышах — около 50 000 рублей;
инвертор или преобразователь электрического тока. Он нужен для того, чтобы преобразовывать постоянный ток в переменный. Стоит хороший инвертор тоже примерно 50 000 рублей;
несколько разъемов и предохранителей — 10-12000 рублей.

Процесс монтажа занимает от 3 до 5 дней, а услуги профессиональных мастеров обойдутся 80-100 000 рублей. Установка солнечных батарей своими руками возможна, но без участия работника местных электросетей осуществлять ее нельзя. Если у вас есть определенные навыки в обращении с электрикой, с монтажом в своем доме, вы сможете справиться самостоятельно.

Итак, солнечные батареи для дома — дорогое приобретение. Следует помнить о том, что если речь идет о независимом электроснабжении, вам будут нужны аккумуляторы для накопления электроэнергии. В осеннее и зимнее время года происходит снижение эффективности работы установленной системы почти наполовину.

Еще одна вещь, которая может вам понадобиться — это солнечный трекер (или система слежения за Солнцем). Поскольку Солнце и Земля находятся в постоянном движении, лучи нашего светила попадают на панели в разной степенью интенсивности в то или иное время суток. Трекер «следит» за перемещением Солнца по небу и в нужное время поворачивает солнечные установки в его сторону. Это позволяет продуктивно расходовать потенциал всех модулей, увеличивая их производительность. Средняя стоимость трекера колеблется от 150 000 рублей и выше.

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения. Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

контроллер заряда
аккумуляторные батареи (АКБ)
инвертор
коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Конструктивные особенности фотоэлектрического преобразователя

Структура устройства представляет собой p-n переход с парой электродов. При этом их роль выполняют металлические листы.

КПД солнечной батареи на крыше дома находится в зависимости от технологии, выполнения p-n перехода. Наиболее распространенными считаются устройства на основе поликристалла кремния, так как отличаются самой низкой ценой.

Устройство панели

Кроме них производятся и монокристаллические светопреобразователи, отличающиеся черно-серым цветом. Однако солнечные все типы пластин имеют один недостаток – недостаточную гибкость.

Только батареи на крышу выполненные на основе аморфного кремния, толщина которых не превышает 1 мкм обладают определенной пластичностью, но они имеют один из самых низких КПД.

Но поскольку солнечные пластины способны вырабатывать электрический ток только днем, то отдельно они практически не применяются. Их используют только как системы, работающие на солнечных панелях на крыше. В их состав кроме пластин входит аккумулятор, который накапливает энергию днем и отдает заряд ночью.

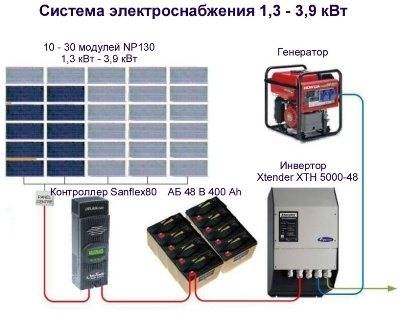

Схема электроснабжения на 1.3 -3.9 квт

Чтобы получить необходимую мощность из солнечных батарей собирают панели. В них используется несколько таких элементов, соединенных последовательно или параллельно.

Для подачи энергии в сеть в комплексе с солнечными батареями используют:

Инвертор;
Аккумулятор.
