От чего зависит расход газа в газгольдере: физика процесса, опыт эксплуатации

Факторы влияющие на расход газа

Газгольлдер имеет вид объемного резервуара, который заполняется сжиженным углеводородным газом (СУГ). Это смесь двух газов — пропана и бутана.

Хранение газа именно в таких резервуарах, с дальнейшим его использованием для отопления дома, может быть обусловлено следующими факторами:

• отсутствие возможности врезки в магистральную газовую трубу или высокая стоимость такого подключения;
• постоянные и нерешаемые газовыми службами проблемы с давлением газа в центральном трубопроводе.

Для нормального функционирования большинства газовых котлов давление газа в трубопроводе должно составлять не менее 35 мбар. Эта норма часто не выдерживается в магистральных газопроводах и составляет всего лишь от 8 до 22 мбар.

Для определения объема сжиженного газа в резервуаре существуют механические уровнемеры или более современные дистанционные системы телеметрии. Такое оборудование может поставляться в комплекте с резервуаром или приобретается отдельно. Усредненный среднесуточный расход газа можно определить и по разности показаний газового счетчика, при его наличии.

Но, более точный ответ на вопрос, на сколько газа в газгольдере хватит для отопления жилья, каков его расход и как свести к минимуму затраты на него, помогут математические расчеты. И это несмотря на то, что объективно такая калькуляция будет носить усредненный характер.

Следует учитывать, что на расход газа оказывают влияние следующие факторы:

• климат региона и роза ветров;
• квадратура дома, количество и степень теплоизоляции окон и дверей;
• материал стен, кровли, фундамента и степень их утепления;
• количество жильцов и режим их пребывания (постоянно или периодически);
• технические характеристики котла, использование дополнительных газовых приборов и вспомогательного оборудования;
• количество радиаторов отопления, наличие теплого пола.

Эти и другие условия делают расчет расхода топлива из газгольдера величиной относительной, которая основывается на средне принимаемых показателях.

Монтаж и эксплуатация резервуара для СУГ

Каждый вариант отопления имеет свои нюансы в вопросах проектирования, выполнения монтажных работ, ввода в эксплуатацию, покупки топлива и дальнейшего обслуживания системы. Например, для организации обогрева дома с помощью электроэнергии и магистрального газа требуется в обязательном порядке получать ТУ у снабжающей компании. Далеко не всегда и не все электрические либо газовые сети имеют дополнительные мощности для подключения.

Установку газгольдера на придомовом участке должна производить специализированная фирма. Самостоятельно делать это нельзя. Потом крайне сложно будет найти поставщика СУГ, так как в случае возникновения проблем при закачке сжиженного газа в емкость он несет за все ответственность. Вряд ли кому захочется отвечать за чужие ошибки монтажа и подбора газгольдерной арматуры.

По простоте согласования, проектирования и исполнению монтажных работ газгольдер уступает только твердотопливным котлам. Их нужно лишь доставить в дом и установить в котельной.

Выбор на участке места под газовую емкость

Один из самых проблемных моментов в организации газгольдерного отопления – выбор месторасположения для подземного резервуара с СУГ

Здесь важно учесть регламенты по пожарной и технической безопасности, а также особенности грунта и самого газового оборудования

Конструктивно, газгольдеры для автономного газоснабжения бывают:

• вертикальными;
• горизонтальными;
• мобильными (наземными на тележке).

Также они различаются по форме на цилиндрические и сферические.

От мобильных установок для хранения СУГ в российском климате вообще толку мало. В газгольдере пропан-бутановая смесь находится в частично сжиженном и частично в газообразном виде. При этом если пропан сохраняет свои свойства газа до -35 °С, то бутан уже при -0,5 °С превращается в жидкость.

При низких температурах на улице получить бутан в нужном состоянии для сжигания в котле отопления из наземного резервуара будет невозможно. Для этого его придется подогревать, что дополнительно увеличит затраты на обогрев дома.

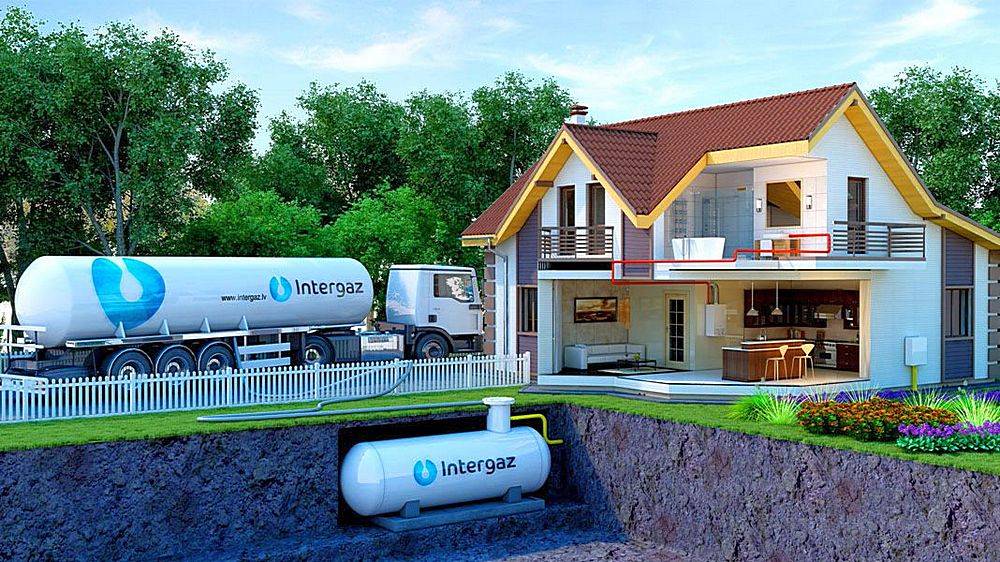

Место для подземного газгольдера подбирается так, чтобы:

• расстояние от жилого дома до резервуара с СУГ емкостью не более 10 м 3 было минимум 10 м;
• емкость располагалась от заглубленных фундаментов зданий минимум на 2 м;
• к накопителю был беспрепятственный доступ для его заправки из автоцистерны;
• бак оказался заглубленным ниже точки промерзания грунта;
• сверху не было построек, электрических кабелей, бетонных дорожек, деревьев и т.д.

Поверх газгольдера разрешается устраивать лишь лужайки. При этом даже косить траву на них придется по старинке – косой, а не электрической или бензиновой газонокосилкой. Малейшая искра вкупе со скопившимся из-за небольшой утечки газом обязательно приведет к возгоранию либо хлопку.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о том, как правильно разместить газгольдер на участке.

Проверка, заправка и обслуживание

Объем газгольдера подбирается с расчетом, чтобы заправлять его приходилось максимум два-три раз в год. При этом машине для заправки совсем необязательно подъезжать непосредственно к подземной емкости. Большинство подобных цистерн для перевозки СУГ оборудуются шлангами длиной 30–40 метров.

СУГ на рынке продается в «летнем» и «зимнем» вариантах. Они различаются пропорциями бутана и пропана, а также имеют разную теплоемкость. При этом «зимний» газ дороже, однако «летний» нельзя использовать в морозы.

Если установить большой вместительный газгольдер под одну ежегодную заправку, то можно сэкономить, покупая более дешевый вариант СУГ. Но есть риск остаться зимой вовсе без топлива из-за неспособности пропан-бутановой смеси перейти в газообразное состояние для подачи в отопительный котел.

После завершения монтажа контролировать состояние газгольдера должен владелец дома. Обычно обслуживанием и ремонтом этого оборудования занимается поставщик СУГ, для чего заключается соответствующий договор.

Специалисты ростехнадзора частные газгольдеры, предназначенные для отопления газом коттеджей и дач, не проверяет. Это совершенно не их профиль. С проверкой могут прийти лишь из МЧС, пожарные в профилактических целях постоянно проверят пожароопасные объекты и котельное оборудование.

Как работает газгольдер?

Резервуар для хранения газа представляет собой сложную систему, состоящую из многих элементов и комплектующих. Но, несмотря на это, принцип работы газгольдера достаточно простой. Заполнение сосуда газовой смесью осуществляется примерно на 85% от общего объема хранилища. Испаряясь, смесь заполняет свободное пространство, образуя газ – пропан и бутан. Процесс испарения происходит природным способом, без какого-либо вмешательства со стороны человека или техники. Пропан и бутан, при условиях положительных температурных показателей и нормального давления, имеют газообразное состояние. Перевод их в жидкое состояние можно выполнить, сжав под высоким давлением. Наличие пустоты в резервуаре способствует созданию разности давлений, вследствие чего происходит испарение сжиженной смеси.

Кроме того, принцип работы немного отличается у мокрых, сухих газгольдерах, и хранилищах высокого давления. Образуемое давление в газгольдере достаточно большое, и газ не может подаваться потребителю. Чтобы снизить давление, газ поступает через специальный редуктор.

Расчет объема и цены на газгольдер

Для того чтобы правильно выбрать объем и тип газгольдера, необходимо учитывать ряд факторов. Все расчеты производит специализированная монтажная компания, это гарантирует, что будет произведен правильный выбор газового оборудования, объема резервуара будет соответствовать мощности котла, при этом на участке все оборудование будет занимать определенное место, также решается ряд других моментов

Важной составляющей технического проекта является расчет объема и цены на газгольдер. Отметим, что срок эксплуатации системы автономного газоснабжения составляет не менее 50 лет

Как выбирается объем и формируется цена на газгольдер

Газгольдер оборудуется специальной высокой горловиной, которая предназначена для его обслуживания. Соответственно цена на газгольдер будет выше, но при этом повысится общая безопасность эксплуатации всей системы.

Объем емкости выбирается в зависимости от следующих факторов:

1. Производительности и мощности котла;
2. Климатическая принадлежность региона влияет на эксплуатационную производительность оборудования;
3. Возможности эксплуатировать систему в круглогодичном режиме. В данном случае учитывается факт длительности сезона отопления.

Чаще на практике используется подземный тип газовой емкости. В этом случае учитывается то, что резервуар будет расположен ниже уровня промерзания грунта. Именно это позволяет с высокой надежностью эксплуатировать его в условиях отрицательных температур (холодные зимы характерны для большинства регионов России).

Предварительные расчеты

Все расчеты производятся на стадии планирования проведения автономной газификации. В основе расчета лежит положение: на 1 кв. метр потребуется около 27-30 л. сжиженного газа в год. Таким образом, чтобы оптимально отапливать площадь в 300 кв. метров потребуется емкость общим объемом не менее 9 тыс. литров. Предварительные расчеты объема газового резервуара можно вычислить и по мощности котельного оборудования. В среднем расчет производится следующим образом: на 1 кВт мощности расход составит не менее 100 литров сжиженного газа газгольдера.

Формирование цен на газгольдер

Некоторые конструктивные решения газгольдера формируют общую стоимость. Например, не все газовые емкости имеют специальные ребра жесткости или установочные лапы. Цена на газгольдер существенно ниже при отсутствии подобных конструктивных элементов. В основном облегченные варианты эксплуатируют в условиях теплого климата при наземном монтаже. Для большинства российских регионов данный вариант не подходит. Стоит отметить, что общая стоимость автономной газификации частного домостроения определяется ценой газгольдера, в зависимости от объема которого изменяются расчетные параметры потребления газа. Расчеты будут усложняться, если газ будет использоваться и для получения электроэнергии. Для бытового использования достаточен объем до 15 тысяч литров.

Важный момент!

За год весь объем газа должен полностью расходоваться, что позволит проводить своевременное техническое освидетельствование. Это продлит срок службы системы автономной газификации, а также повысит ее надежность.

Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Посчитать расход газа на отопление можно самостоятельно

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно  узнать расход топлива в сутки (умножить на 24 часа),  в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Наименование толпива	Единица измерения	Удельная теплота сгорания в кКал	Удельная теплота сгорания в кВт	Удельная теплота сгорания в МДж
Природный газ	1 м 3	8000 кКал	9,2 кВт	33,5 МДж
Сжиженный газ	1 кг	10800 кКал	12,5 кВт	45,2 МДж
Уголь каменный (W=10%)	1 кг	6450 кКал	7,5 кВт	27 МДж
Пеллета древесная	1 кг	4100 кКал	4,7 кВт	17,17 МДж
Высушенная древесина (W=20%)	1 кг	3400 кКал	3,9 кВт	14,24 МДж

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

• средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
• в день — 11,2 кВт * 24 часа = 268,8  кВт;

• в месяц — 268,8 кВт * 30 дней = 8064 кВт.

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

• расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
• потребность в месяц:28,8 м3/день * 30 дней =  864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт =  1,3 м3. Далее все считается как в примере выше:

• в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3

• в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

• Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
• Можно прикинуть по среднестатистическим данным:
  • при хорошем утеплении дома требуется 2,5-3 куб/м2;

  • при среднем утеплении расход газа 4-5 куб/м2.

Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление,  на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.

Определение годовых расходов газа

Годовые расходы газа Qгод, м3/год, на бытовые нужды определяют по чис­ленности населения города (района) и нормам газопотребления на одного чело­века, а на коммунально-бытовые – в зависимости от пропускной способности предприятия и норм расхода газа по формуле:

(3.1)

Где:

q – норма расхода теплоты на одну расчетную единицу, МДж/год;

N – число расчетных единиц;

– низшая теплота сгорания газа на сухую массу, МДж/м3.

Таблица 3.1 Годовой расход газа на бытовые и коммунально-бытовые нужды

Назначение расходуемого газа	Показатель потребления	Количество расчетных единиц	Норма расхода тепла q, МДж/год	Годовой расход газа , м3/год	Результаты, м3/год
Кварталы с газовыми плитами и централизованным ГВС (1-я зона застройки)
На приготовление пищи и хозяйственные нужды в жилых домах	На 1 чел. В год	Численность жителей N1=136427,6	2800		6923067,49
Больницы для приготовления пищи и горячей воды	На 1 койку в год		1637,131		367911,5
Поликлиники для процедур	На 1 посетителя в год		3547,117		5335,796
Столовые и рестораны	На 1 обед и 1завтрак		14938822		1705670,755
ИТОГО:	9348138,911
Кварталы с газовыми плитами и проточными водонагревателями (2-я зона застройки)
На приготовление пищи и хозяйственные нужды в жилых домах	На 1 чел. В год	Численность жителей N5=1219244,8	8000		31787588,63
Больницы для приготовления пищи и горячей воды	На 1 койку в год		2630,9376		591249,1485
Поликлиники для процедур	На 1 посетителя в год		5700,3648		8574,702
Столовые и рестораны	На 1 чел. В год		24007305		2741083,502
ИТОГО:	36717875,41
Годовые расходы газа крупными коммунально-бытовыми потребителями
Бани	На 1 помывку		3698992,9		2681524,637
Прачечные	На 1 т сухого белья		25964,085		8846452,913
Хлебозавод	На 1 т изделий		90874,298		8975855,815

Годовые расходы газа на технологические и энергетические нужды промышленных, коммунально-бытовых и сельскохозяйственных предприятий оп­ределяют по удельным нормам расхода топлива, объему выпускаемой продук­ции и величине фактического топливопотребления. Расход газа определяют от­дельно для каждого предприятия.

Годовой расход газа на котельную складывается из расходов газа на ото­пление, горячее водоснабжение и принудительную вентиляцию зданий во всем районе.

Годовой расход газа на отопление , м3/год, жилых и общественных зданий рассчитывают по формуле:

(3.1)

Где:

а = 1,17 – поправочный коэффициент принимается в зависимости от температуры наружного воздуха;

qa – удельная отопительная характеристика здания принимается 1,26-1,67 для жилых зданий в зависимости от этажности, кДж/(м3×ч×оС);

tв – температура внутреннего воздуха, С;

tcp от – средняя темпе­ратура наружного воздуха в отопительный период , °С; пот =120 – продолжитель­ность отопительного периода, сут. ;

VH – наружный строительный объем отапли­ваемых зданий, м3;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

ή – КПД теплоиспользующей установки, принимается 0,8-0,9 для отопительной котельной.

Наружный строительный объем отапливаемых зданий можно определить

как

(3.2)

Где:

V0 – объем жилых зданий на человека, принимается равным 60 м3/чел, если нет других данных;

Np — количество жителей в районе, чел.

Таблица 3.2 Значения поправочного коэффициента а в зависимости от температуры

наружного воздуха

,°С	-10	-15	-20	-25	-30	-35	-40	-50
а	1,45	1,20	1,17	1,08	1,00	0,95	0,85	0,82

Годовой расход газа на централизованное горячее водоснабжение (ГВС) , м3/год, котельных определяют по формуле:

(3.3)

Где:

qГВС = 1050 кДж/(чел-ч) – укрупненный показатель среднечасового расхода тепла на ГВС на 1 чел.;

N – число жителей, пользующихся цен­трализованном ГВС;

tхл, tхз – температура холодной воды в летний и зимний пе­риод, °С, принимается tхл =15 °С, tx= 5 °С;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

– коэффициент, учитывающий снижение расхода го­рячей воды в летний период в зависимости от климатической зоны, принимает­ся от 0,8 до 1.

м3/год

Годовой расход газа на принудительную вентиляцию общественных зда­ний , м3/год, можно определить из выражения

(3.4)

Где:

qв – удельная вентиляционная характеристика здания, может быть принята 0,837 кДж/(м3×ч×°С);

fcp.в. – средняя температура наружного воздуха для расчета вентиляции, °С, (допускается принимать tcp в. = tcp om).

По району годовой расход газа , потребляемый сетями низкого давления , м3/год, равен

(3.5)

м3/год

Годовой расход газа крупными коммунально-бытовыми потребителями , м3/год, равен:

(3.6)

м3/год

Всего на коммунальные и коммунально-бытовые нужды расходуется , м3/год, газа

(3.7)

м3/год

Общий годовой расход газа районом , м3/год, без промышленных потребителей составляет:

(3.8)

Дополнительные теоретические способы расчета расхода природного газа

Исходя из теплопотерь дома

Наглядное изображение теплопотерь частоного дома.

В точности теплопотери дома считаются исходя из площади + корректировки, связанные с площадью остекления, степенью утепленности дома, климатическим поясом и температурой в самую холодную декаду отопительного сезона. Упрощенно принято считать, что на каждые 10 м2 дома среднестатистического дома с кладкой в 2 кирпича и высотой потолков до 2,7 м приходится 1-1,2 кВт/час теплопотерь. Соответственно, для поддержания комфортной температуры, необходимо установить баланс получаемого от системы отопления тепла и теплопотерь.

Рассчитаем на примере среднестатистического дома площадью 100 м2, расположенного в Подмосковье, не предполагающего корректировок связанных с климатической зоной. Теплопотери такого дома составят около 11 кВт/час, столько же будет производить и газовый котел. Вспоминаем, что удельная теплоемкость сгорания природного газа – 9,3 кВт. Однако большинство газовых котлов имеет КПД 90%, поэтому необходимо внести соответствующую поправку на эффективность.

Итого, расход газа = 11 (кВт/час) / (9,3 (кВт) * 0,9 (КПД 90%)) = 1,31 м3/час, что равно 31,44 куба в сутки. Согласно тарифу на момент написания статьи для Подмосковья это 176,1 руб/сутки.

Потребление котлом определенной мощности

Некоторые производят расчет потребления газа по мощности котла, это уместно, если, например, котлоагрегат довольно старый и паспортный расход неизвестен. Допустим, имеется котел мощностью 10 кВт, для расчетов также понадобится КПД, который, вероятно, также неизвестен, но на практике КПД старых советских и постсоветских газовых котлов едва достигал 70%.

Потребление котла считаем по уже понятному из примеров ранее принципу: 10 кВт / (9,3 кВт * 0,7 (предполагаемый КПД 70%)) = 1,54 куб. м/час или 36,96 куб. м/сутки при беспрерывной работе основных горелок. Потребление газа котлом 24 кВт = 24 / (9,3 * 0,7) = 3,69 куб м/час.

Газовые котлы отопления: самая подробная инструкция по выборуЧек-лист по критериям выбора, рейтинг моделей в 2021 году

Разновидности конструкций

Резервуары для автономной газификации прежде всего делятся на две группы – подземные и наземные газгольдеры. Первые существуют в нескольких модификациях: евростандарт, с высокими патрубками, с высокой горловиной. В суровом климате в российских условиях предпочтительнее использовать подземный газгольдер.

Подземные Газгольдер наземный

Кроме того, сооружения конструктивно могут быть вертикальными и горизонтальными. Горизонтальные емкости функциональнее потому, что площадь испарения больше и процесс регазификации происходит быстрее, то есть и обслуживать такой газгольдер может более мощное оборудование. Вертикальная модель оправдана в том случае, если недостаточно места на участке для горизонтального расположения.

Горизонтальные Вертикальные газгольдеры

Стоит отметить, что практикуется и использование двух и более последовательно соединенных вертикальных резервуаров. Например, известная компания-изготовитель газгольдеров Антонио Мерлони предлагает использовать две емкости по 1650 л.

Таким образом, можно не только увеличить общий объем хранилища без замены имеющегося резервуара, но и предусмотреть 2-х или даже многоступенчатое резервирование для отопления частного дома. Конечно это не обязательно.

Помимо стационарных резервуаров (подземных или надземных) широко используются и передвижные (мобильные) газгольдеры. Их можно самостоятельно, как обычный автоприцеп, привезти на заправку и заполнить газом.

Остановимся подробнее на стационарных устройствах.

Газгольдер Евростандарт

Самый экономичный и распространенный вариант емкости для частного использования, помимо самых популярных емкостей 3-6 куб.м. Есть в продаже и большие объемы. Вся арматура находится непосредственно на резервуаре – ниже уровня земли. Поэтому во время монтажа газгольдера необходимо учитывать некоторые особенности установки для изоляции редуктора от талых вод. Это не является проблемой, т.к. технология монтажа учитывает все нюансы. И специалисты компании – исполнителя, несомненно, ей следуют и производят установку под ключ.

Газгольдер с высокой горловиной

Современные российские стандарты диктуют, что только резервуары, работающие на промышленных объектах, должны иметь высокую горловину для обеспечения возможности проведения их периодического освидетельствования. В недавнем прошлом эти требования распространялись абсолютно на все резервуары. Но сама по себе высокая горловина не имеет никаких значительных преимуществ перед высоким патрубком. Поэтому приобретение подобного резервуара – неоправданная трата денег.

Газгольдер с высоким патрубком

У данного резервуара запорная арматура располагается над резервуаром (поднята на 650 мм на трубках). Это делает ее более удобной в эксплуатации и обслуживании. А также уберегает от воздействия талых вод, что упрощает выбор места установки. Единственный недостаток – эта модификация несколько дороже остальных.

Что такое система автономного газоснабжения и из чего состоит

Автономная система газоснабжения – замкнутый, обособленный от газовых магистралей комплекс технических сооружений и агрегатов.

Позволяет осуществлять полную энергетическую независимость отдельно стоящих строений – частных домов, загородных коттеджей и дач.

Используется в большинстве случаев при условии отсутствия возможности подключения к магистральному трубопроводу.

Последние годы находит широкое применение при наличии магистрального газа, так как дарит владельцам независимость от возможных непредвиденных обстоятельств.

В её состав входят:

• Газгольдер – резервуар для хранения сжиженного газа (аналог всем известного газового баллона, но большей ёмкости, оснащённый дополнительным оборудованием).
• Дополнительное оборудование контроля над работой, обеспечения безопасности:

– датчики загазованности с отсечными клапанами, сигнализаторами оповещения;

– автоматически управляемые термозапорные клапаны;

– пиротехнические средства противопожарной охраны:

– надёжное заземление, как обязательное условие безаварийности.

Магистральные трубы с запорной арматурой.

Автономная система газоснабжения – тёплое, светлое будущее каждого жителя РФ.

Что влияет на расход газа?

Топливный расход определяется, во-первых, мощностью — чем мощнее котел, тем интенсивнее расходуется газ. При этом влиять извне на эту зависимость трудно.

Даже если вы приглушите 20-киловаттный аппарат до минимума, он все равно будет потреблять топлива больше, чем его менее мощный 10-киловаттный собрат, включенный на максимум.

Из этой таблицы видно, какова зависимость между отапливаемой площадью и мощностью газового котла. Чем мощнее котел, тем он дороже. Но чем больше площадь отапливаемых помещений, тем быстрее котел самоокупается

Во-вторых, берем во внимание тип котла и принцип его функционирования:

• открытая или закрытая камера сгорания;
• конвекционный или конденсационный;
• обычный дымоход или коаксиальный;
• один контур или два контура;
• наличие автоматических датчиков.

В закрытой камере топливо сжигается более экономно, чем в открытой камере. КПД конденсационного агрегата благодаря встроенному дополнительному теплообменнику для конденсации паров, присутствующих в продукте сгорания, повышается до 98-100% в сравнении с 90-92% КПД конвекционного агрегата.

С коаксиальным дымоходом также повышается значение КПД — холодный воздух с улицы подогревается разогретой выхлопной трубой. Из-за второго контура идет, конечно, увеличение расхода газа, но и газовый котел в этом случае обслуживает не одну, а две системы — отопление и горячее водоснабжение.

Автоматические датчики – полезная вещь, они ловят внешнюю температуру и настраивают работу котла на оптимальный режим.

В-третьих, смотрим на техническое состояние оборудования и качество самого газа. Накипь и окалина на стенках теплообменника существенно понижают теплоотдачу, компенсировать ее недостаток приходится увеличением мощности.

Увы, и газ может быть с водяной и прочей примесью, но вместо того, чтобы выставлять претензии поставщикам, мы переключаем регулятор мощности на несколько делений в сторону максимальной отметки.

Одна из современных высокоэкономичных моделей — напольный газовый конденсационный котёл марки Baxi Power мощностью 160 кВт. Такой котел обогревает 1600 кв. м площади, т.е. большой дом в несколько этажей. При этом по паспортным данным он расходует природного газа 16,35 куб. м в час и имеет КПД 108%

И, в-четвертых, площадь отапливаемых помещений, естественная убыль тепла, продолжительность отопительного сезона, погодные особенности. Чем просторнее площадь, чем выше потолки, чем больше этажей, тем больше топлива потребуется, чтобы отопить такое помещение.

Учитываем некоторую утечку тепла сквозь окна, двери, стены, крышу. Год на год не приходится, бывают и теплые зимы, и трескучие морозы – погоду не предугадаешь, но кубометры расходуемого на отопление газа от нее зависят напрямую.

Подытожим на примере реальной ситуации: отключился котел

1. Проверьте давление на манометре перед оборудованием. Если давление в норме (от 37 мбар) — причина в поломке котла. Нужно вызвать ремонтников. Если давления нет — передвигаемся по цепочке к следующей точке.
2. Проверьте давление после редуктора (если есть манометр). Если здесь все в порядке, то засорился газопровод: переполнен конденсатосборник, образовалась пробка, замерз конденсат в цокольном вводе. Вызывайте специалистов для очистки, продувки.
3. Если манометра нет или стрелка на нуле — смотрите на манометр перед регулятором. Здесь должно быть не менее 1.5 бар, иначе редуктор не сработает. Давление в норме? Значит проблема в редукторе — скорее всего, замерз. Вызывайте специалистов, чтобы отключить газ, снять, отогреть и продуть регулятор.
4. Если на основном манометре давления не хватает, а уровнемер показывает более 15%, то скорее всего произошло забутанирование. Большая часть пропана израсходована, а бутан не может обеспечить нужное давление в мороз. Закажите доставку зимней смеси с повышенным содержанием пропана.
5. Если стрелка уровнемера приближается к 20–25% — пора вызывать газовоз. Меньше 15% жидкой фазы оставлять нельзя.

Результат: после проверки основных точек вы находите причину перебоев и принимаете необходимые меры. В трех случаях потребуется вмешательство специалистов по техобслуживанию, в остальных — вызов автоцистерны с СУГ.

При штатном использовании следите за уровнем жидкой фазы при заправке — не более 85%. И вызовите газовоз, когда уровень СУГ опустится до 20–25%.

Параллельно проверяйте манометры. Такого контроля будет достаточно, чтобы вовремя обнаружить сбой в работе. Остальные узлы осматривают техники при регулярном обслуживании.

Производители рекомендуют ежегодно проверять работу системы. И раз в 8 лет вызывать специалистов для более глубокого контроля с оценкой покрытия, швов и общего состояния газгольдера.

Как это работает у нас

При установке газгольдера заключаем договор на год бесплатного сервисного обслуживания. Список услуг: 2 профилактических выезда специалиста (зимой и осенью) + один срочный аварийный вызов в течение 24 часов. Потом договор на обслуживание можно продлить.

Расход газа на дом 100 м2

Детальнее рассмотрим потребность домов и круглогодично используемых дачных коттеджей небольшой площади в отоплении, осуществляемого котлом на сжиженном газе.

Необходимый объем сжиженного газа рассчитывается по формуле V = Q / q × B, где: V – расчетное количество газа; Q – тепловая мощность, необходимая для обогрева жилья (принимается в 5 киловатт при номинальной 10 кВт, так как на протяжении всего отопительного сезона температура окружающего воздуха может варьироваться в широких пределах, что позволяет экономить на темпах выработки СУГ); q – калорийность горючего, для сжиженного газа принимается 12,8 кВт/м; В – КПД имеющегося отопительного котла в абсолютном значении (то есть, меньше 1).

Таким образом, расход газа на дом 100 м2 исходя из приведенной формулы для котла с КПД 93% составляет:

V = 5 / 12,8×0,93 = 0,42 (кг/ч).

Исходя из этого, суточный расход газа на отопление дома 100 м2 составляет: 0,42×24 = 10,08 кубометра.

Соответственно, месячное потребление сжиженных углеводородов составит: 10,08×30= 302,42 кубометра топлива.

С учетом того, что литр сжиженных углеводородов весит 0,54 кг, тогда часовой расход газа на отопление дома в 100 квадратных метров площади потребует 0.42 / 0.54 = 0.78 (л) сжиженных углеводородов.

Если говорить в более ощутимых величинах, то за сутки потребление сжиженных углеводородов на отопление дома 100 м2 будет составлять 18,7 л, а за месяц – 561 л.

Соответственно, зная продолжительность отопительного сезона в месте Вашего проживания (5-6 месяцев), Вы можете рационально подобрать газгольдер оптимального объема, одной или двух заправок которого хватит на все бытовые и отопительные нужды обитателей Вашего коттеджа.

Выгодно ли отапливать дом сжиженным газом из газгольдера? Разбираемся сколько можно сэкономить

Никакой серьёзный предприниматель не начнет нового дела, не вникнув в тщательно подготовленный бизнес-план. Такой подход должен применяться и хозяевами загородных домов, когда они принимают решения по строительству, прокладке коммуникаций, по внедрению той или иной системы жизнеобеспечения в своих владениях. Одной из важнейших проблем подобного плана становится необходимость создания эффективной и по возможности – минимально затратной в эксплуатации системы автономного отопления здания.

Газовое отопление — безусловно, самое привлекательное

Но если дом не подключён к газопроводной сети, и в обозримой перспективе в этой сфере не намечается никаких «подвижек», то его владельцам предстоит принять важное решение в пользу какого-то иного источника энергии. Вариант – использование привозного сжиженного газа, для которого придется организовать вместительное подземное хранилище — газгольдер

Но выгодно ли отапливать дом сжиженным газом из газгольдера? В какие суммы выльется обогрев жилья в течение одного сезона? Разобраться с этим поможет наша публикация. А точнее даже – не разобраться, а подсчитать расходы на перспективу с помощью онлайн-калькулятора.
