Изготовление ветрогенератора своими руками

Зачем нужна балансировка ветряка

Балансировка лопастей ветрогенератора поможет сделать его работу максимально эффективной. Для осуществления балансировки нужно найти помещение, где нет ветра или сквозняка. Разумеется, для ветроколеса больше 2 м в диаметре найти такое помещение будет сложно.

Лопасти собираются в готовую конструкцию и устанавливаются в рабочее положение. Ось должна располагаться строго горизонтально, по уровню. Плоскость, в которой будет вращаться винт, должна быть выставлена строго вертикально, перпендикулярно оси и уровню земли.

Винт, который не движется, нужно повернуть на 360/х градусов, где х = количество лопастей. В идеале сбалансированный ветряк не будет отклоняться ни на 1 градус, а останется неподвижным. Если лопасть повернулась под собственным весом, ее нужно немного подправить, уменьшить вес с одной стороны, устранить отклонение от оси.

Процесс повторяется до тех пор, пока винт не будет абсолютно неподвижным в любом положении

Важно, чтобы во время балансировки не было ветра. Это может исказить результаты испытаний

Также важно проконтролировать, чтобы все части вертелись строго в одной плоскости. Для проверки на расстоянии 2 мм с обеих сторон одной из лопастей устанавливают контрольные пластины

Во время движения ни одна часть винта не должна коснуться пластины.

Инструкция изготовления ветрогенератора своими руками

• Магниты вмонтируйте в специально сделанные углубления на роторе. Используйте суперклей для надёжности.
• Обмотайте магнитики бумагой, а оставшееся свободное пространство залейте эпоксидной смолой.
• Ось выточите на токарном оборудовании. Прикрепите к ней держатель из стального прута.
• Из трубы смастерите лопасти.
• Прикрепите генератор, лопасти, ротор и хвост к несущей рейке.
• Установите силовую установку, используя шарнирное крепление.
• Вмонтируйте мачту в бетонное основание и зафиксируйте при помощи 4-х болтов.
• Подсоедините провод к щитку.
• Подключите всё и проведите тест на предмет работоспособности.

Вы чувствуете неуверенность в собственных силах – приобретите бытовой агрегат. Это тоже будет выгодно. В общем, подбирайте модель, ориентируясь на свои финансовые возможности, и возводите её на своём дачном участке.

Займитесь этим прямо сейчас и уже завтра вы перестанете вздрагивать, получая счета за электроэнергию.

Отечественные разработчики мотор-колёс

Не обошла стороной данная идея и инженеров из России — Дуюнова и Шкондина. Оба уже наделали много шума в Интернете. Но к сожалению, не на техническом совершенстве их изобретений делают акцент пользователи (хвалят в основном они сами себя), а на попытках надуть народ. На форуме есть несколько статей этому посвященных:

• Что не так с двигателем Дуюнова?
• Мотор-колесо Дуюнова: развод или реальное решение для электротранспорта?
• Электромагнитный двигатель Шкондина: революция в физике.

Но как бы там не было, почитать о подвигах кулибинов интересно, тем более, что оба постоянно угрожают технической революцией.

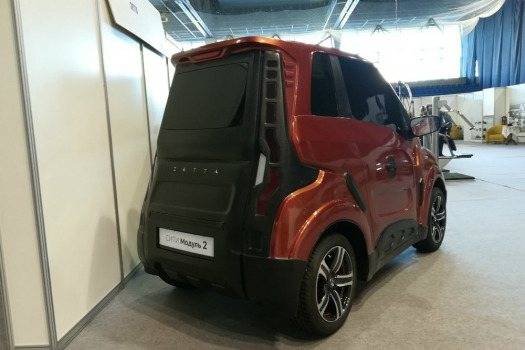

Нельзя упустить из виду тот факт, что в 2017-ом году был представлен прототип компактного ситикара оборудованного двумя парами мотор-колёс Дуюнова. Концепцию мини-кара разработал сам Дмитрий Дуюнов и транспортному средству было дано два рабочих названия: Zetta и ElPanda. Каждое мотор-колесо выдаёт мощность 18,1 kW, итого, получается 72,4 kW, а в переводе на лошадиные силы — это 98 лошадок, что для такого автомобильчика весьма солидной цифрой является. Про крутящий момент и говорить нечего, он у этого маленького аппарата подобен суперкару оборудованному ДВС — в сумме 800 Нм! В качестве источника питания, выступают Li-ion аккумуляторы ёмкостью 10 кВт·ч, которых, если верить предоставленной разработчиками информации, должно хватить на обеспечение 200 км пробега на одном заряде.

Машина построена на масштабируемой архитектуре и может увеличиваться до любых размеров. Кузов представляет собой сварную раму, изготовленную из стеклопластиковых панелей. Масса авто составляет 820 килограмм, однако применение алюминия, позволит снизить вес до 555 килограмм.

В конце 2018-го года, во Всемирной паутине всплыли изображения новой версии, которая получила название «Zetta Модуль 2». Внешний вид миниатюрной машинки был преобразован, однако технические характеристики деятели оставили без изменений.

Ожидается, что электрокар будет поставляться потребителю в нескольких комплектациях пассажирской модификации. Компоновка возможна как переднеприводная, так и полноприводная. На данный момент проект находится на стадии опытно-промышленного производства и ожидает сертификацию. В год планируется выпускать более 10 тыс. единиц Zetta. Однако на территории РФ будет оставаться только половина этих электрокаров, остальная же партия предназначена для экспорта. Себестоимость продукции пока не разглашается.

Заключение

Простота и эффективность мотор-колеса для электромобиля не может не привлекать внимание разработчиков со всего мира, постоянно стремящихся сделать своё оборудование более совершенным. Конечно, как и любое оснащение, мотор-колесо имеет недостатки, но всё равно, некоторые специалисты делают на него ставку и в будущем, скорее всего эти минусы будут сведены к минимуму

При этом очень приятно, что в этой области преуспели и российские изобретатели. Глядишь, не сегодня-завтра, народ будет колесить по городским улицам на суперсовременных, высокотехнологичных и доступных для широких масс электромобилях отечественного производства!

Конструкция и принцип действия ветрогенератора

На сегодняшний день разработано много разнообразных ветрогенераторов и в сети можно найти различные чертежи изготовления. В любой конструкции есть такие элементы, как генератор, лопасти, аккумуляторная батарея, мачта, блок управления. Необходимым элементом также является система управления и подачи электрической энергии в сеть. Перед установкой системы желательно изготовить схему монтажа.

Ветряные установки с вертикальной осью обычно используются там, где требуется меньший шум, небольшая зависимость от ориентации ветра. Им требуется небольшая стартовая скорость, а также удобство эксплуатации. Некоторые специалисты изготавливают специальные направляющие для барабанных ветрогенераторов вертикального типа. Это увеличивает производительность и исключает разнос от ветра. Естественно, что это усложняет конструкцию и увеличивает её стоимость.

• Раскручивание лопастей и ротора ветром;
• Соединение ротора и электрогенератора;
• Полученная электрическая энергия поступает на контроллер заряда, откуда передаётся в накопительный аккумулятор (ы);
• Далее посредством инвертора электроэнергия преобразуется из 12 (24, 36, 48) в 220 вольт;
• Подача электричества в сеть.

Важно помнить о том, что ветряные установки окупаются только в тех местах нашей планеты, где годовая скорость ветра 5 м/с и выше

Расчет лопастного ветрогенератора

Так как мы уже выяснили, что горизонтальный ветрогенератор значительно эффективнее, рассмотрим расчет именно его конструкции.

Энергия ветра может быть определена по формулеP=0.6*S*V³, где S — это площадь круга, описываемого концами лопастей винта (площадь ометания), выраженная в квадратных метрах, а V — расчетная скорость ветра в метрах в секунду. Также нужно учитывать КПД самого ветряка, который для трехлопастной горизонтальной схемы составит в среднем 40%, а также КПД генераторной установки, составляющий на пике токоскоростной характеристики 80% для генератора с возбуждением от постоянных магнитов и 60% — для генератора с обмоткой возбуждения. Еще в среднем 20% мощности израсходует повышающий редуктор (мультипликатор). Таким образом, окончательный расчет радиуса ветряка (то есть длины его лопасти) для заданной мощности генератора на постоянных магнитах выглядит так:R=√(P/(0.483*V³))

Пример:Примем требуемую мощность ветроэлектростанции в 500 Вт, а среднюю скорость ветра — в 2 м/с. Тогда по нашей формуле нам придется использовать лопасти длиной не менее 11 метров. Как видите, даже такая небольшая мощность потребует создания ветрогенератора колоссальных габаритов. Для более-менее рациональных в условиях изготовления своими руками конструкций с длиной лопасти не более полутора метров ветрогенератор сможет выдавать всего лишь 80-90 ватт мощности даже на сильном ветру.

Недостаточно мощности? На самом деле все несколько иначе, так как на самом деле нагрузку ветрогенератора питают аккумуляторы, ветряк же только заряжает их в меру своих возможностей. Следовательно, мощность ветроустановки определяет периодичность, с которой она сможет осуществлять подачу энергии.

В Интернете часто можно найти статьи под броскими заголовками наподобие «Ветрогенератор для отопления дома». На самом же деле, как вы уже могли понять из приведенных расчетов, постоянно поддерживать потребляющее несколько киловатт-часов электрическое отопление сможет разве что сеть из не одного десятка самодельных установок.

Предлагаем посмотреть еще один рассказ про ветрогенератор и его изготовление в домашних условиях

Расчет мультипликатора

Генераторная установка имеет наклонную токоскоростную характеристику: с ростом оборотов ротора увеличивается максимальная отдаваемая им мощность. Следовательно, чтобы обеспечить наибольшую эффективность тихоходного ветрогенератора, нам понадобится мультипликатор с большим коэффициентом повышения.

Для самодельной конструкции наиболее оптимальное решение — это ременной мультипликатор: он прост в изготовлении и требует минимума станочных работ. Коэффициент повышения оборотов у него будет равен отношению диаметра ведущего шкива, связанного с осью винта, к диаметру ведомого шкива генератора. При необходимости передаточное число будет легко скорректировать заменой одного из шкивов.

При проектировании мультипликатора нужно учитывать как средние обороты лопастного узла, так и токоскоростную характеристику генератора. Если мы используем серийный автомобильный генератор, то ее без труда можно найти в Интернете, с самодельными же конструкциями, скорее всего, придется идти методом проб и ошибок.

Для примера возьмем распространенный тракторный генератор, о котором уже писали выше.

Взяв расчетную мощность нашей ветроустановки в 90 ватт, найдем точку на графике, соответствующую выходу генератора на эту мощность. При номинальном напряжении 14 В нам потребуется токоотдача не менее 6,5 А — согласно графику, это произойдет при оборотах чуть выше 1000 об/мин. Пусть винт нашей конструкции вращается ветром со скоростью 60 об/мин (ветер средней силы). Значит, нам потребуется как минимум двадцатикратное соотношение диаметров шкивов — для 70-миллиметрового шкива генератора шкив ветряка должен будет иметь диаметр почти полтора метра, что неприемлемо. Это недвусмысленно намекает, насколько мала эффективность ветрогенераторов такого типа — без сложного многоступенчатого редуктора, который сам по себе приведет к большим потерям мощности, вывести автомобильный генератор на рабочий режим практически невозможно.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Электрогенератор своими руками: расчет мощности устройства

Изготовление любого ветряка для частного использования начинается с подготовительного этапа – расчета мощности устройства. Так, например, для работы водяного отопления нужно будет установить ветряк высотой не менее 5-6 метров. При этом, использовать для обогрева лишь энергию ветра не получиться: скорость ветра достаточно переменчива. А вот в качестве дополнительного источника, который позволит сэкономить средства, использовать ветер можно.

Чтобы самому рассчитать мощность ветрогенератора, следует определить силу воздушного потока.

Для этого можно воспользоваться многочисленными формулами, которые представлены в сети. Наиболее простым решением будет использование калькулятора, который рассчитывает силу ветра самостоятельно. Вам, при этом, нужно будет лишь вбить в программу нужные значения. Чаще всего это: площадь, на которую дует ветер, плотность и скорость ветра.

Кроме того, для работы понадобится электрическая схема ветряка, подробные чертежи конструкции, которые можно нарисовать на обычном листе бумаги или визуализировать при помощи компьютерной программы для трехмерного моделирования.

Создание самодельного ветряка

Самодельный ветровой генератор может применяться как основной или дополнительный источник энергии. Как вспомогательное устройство он может запитывать светильники в доме и на улице, греть воду в бойлере. Как главный источник электроэнергии он может подпитывать всю бытовую технику, отопительные системы и осветительную группу. Самостоятельное изготовление ветряка более выгодно, чем покупка магазинной модели. Устройства до 5 кВт могут обойтись в сумму до 200000 рублей, их ремонт также является дорогостоящим.

Основные узлы ветрогенератора

Генератор

Перед тем как сделать ветряную электростанцию своими руками, нужно собрать необходимые комплектующие. Для создания ветряка потребуются следующие детали:

• Лопасти. Они могут выполняться из различных материалов.
• Генератор. Можно собрать его самостоятельно или приобрести готовый.
• Хвостовая часть. Помогает движению лопастей по направлению с максимально возможным КПД.
• Мультипликатор. Позволяет увеличить скорость вращения ротора.
• Мачта для крепежа. Фиксатор всех узлов.
• Натяжные тросы. Также фиксируют всю конструкцию ветроэлектростанции, сделанную своими руками.
• Аккумулятор, контроллер заряда, инвертор.

Новички могут создать генератор по простейшей схеме.

Сборка генератора

Сборка генератора

Ветряк можно создать из любых материалов, даже из пластиковых бутылок. Он будет вращаться от ветра и издавать шум. Схемы сборки таких устройств бывают разные – ось может устанавливаться вертикально, горизонтально. Прибор может быть абсолютно разных размеров.

Основа самодельного ветряка – генератор. Для его самостоятельной сборки потребуется:

• Статор. Делается из двух металлических листов, которые вырезаются в виде круга диаметром 500 мм. К каждому кругу приклеивается по 12 неодимовых магнитов диаметром 50 мм. Полюса должны обязательно чередоваться. Во второй окружности полосы ставятся со сдвигом.
• Ротор. Состоит из 9 катушек с медной проволокой диаметром 3 мм. На каждой катушке должно быть по 70 обмоток. Размещаются на немагнитной основе.
• Ось. Она проделывается в середине ротора. Для устойчивости конструкцию следует отцентровать.

Монтаж лопастей

Изготовление лопастей из полипропиленовой трубы

При ветряной погоде из самодельной ветроэлектростанции можно получить до 3,5 кВт мощности. В среднем этот показатель будет около 2 кВт. В самом простом горизонтальном генераторе делается три лопасти. Их можно выполнять из следующих материалов:

• Древесина. К минусам можно отнести образование трещин в процессе эксплуатации. В будущем потребуется замена лопастей.
• Полипропилен. Это оптимальный вариант для ветрогенераторов с небольшой мощностью.
• Металл. Считается самым прочным, качественным, долговечным и надежным материалом для лопастей ветряка. Рекомендуется выбирать для таких целей дюралюминий – он надежный и не особо тяжелый.

Когда лопасти созданы, их следует установить вместе с ротором на монтажную площадку. На ней же закрепляется хвостовая часть.

Запуск

Схема сборки

Важно правильно выбрать место, где будет находиться ветряк. Элемент следует поставить вертикально и как можно выше, чтобы он попадал в зону сильных ветров

Рядом не должно быть никаких крупных зданий и деревьев, а также других объектов, которые будут мешать циркуляции потоков воздуха в ветровой мельнице для электричества.

Когда собранная установка начнет работать, к ней нужно подключить мультиметр. Он присоединяется к ветви генератора с целью проверки наличия напряжения. Когда оно зарегистрировано, можно считать, что ветряк готов к полноценной эксплуатации. Далее продумывается схема подачи получаемого электропитания к жилищу и другим объектам.

Подключение в доме

Схема подключения

К ветряной установке нужно подключить бытовые приборы, которые будут запитываться от нее. Для этого потребуется приобрести инверторный преобразователь с показателем эффективности 99%. Тогда будут минимальные потери при преобразовании постоянного тока в переменный.

В корпусе будет присутствовать 3 узла:

• Аккумулятор. Накапливает энергию.
• Контроллер заряда. Отвечает за длительность службы батареи.
• Преобразователь. Переводит постоянный ток в переменный.

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

1. Лопасти. Изготавливать их можно из разных материалов.
2. Генератор. Его тоже можно собрать собственноручно или же купить готовый.
3. Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
4. Мультипликатор. Увеличивает скорость вращения ротора.
5. Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
6. Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
7. Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Двухлопастной винт на генератор без переделки

В принципе если на генератор поставить скоростной двух-лопастной винт диаметром 1-1.2 метра, то такие обороты легко достигаются при ветре 7-8м/с. Значит можно сделать ветряк и не переделывая генератор, только работать он будет на ветре от 7м/с. Ниже скриншот с данными двух-лопастного винта. Как видно обороты такого винта при ветре 8м/с составляют 1339 об/м.

Так-как обороты винта растут линейно в зависимости от скорости ветра, то (1339:8*7=1171 об/м) при 7м/с начнётся зарядка АКБ. При 8 м/с ожидаемая мощность опять-же по расчёту должна быть (14:1200*1339=15.6 вольт) (15.6-13=2.6:0.4=6.5 ампер*13=84.5 ватт). Полезная мощность винта судя по скриншоту 100 ватт, по-этому он свободно потянет генератор и должен недогруженный выдать даже больше оборотов чем указано. В итоге 84 .5 ватт должно быть с генератора при 8 м/с, но катушка возбуждения потребляет около 30-40 ватт, значит в аккумулятор пойдёт всего 40-50 ватт энергии. Совсем мало конечно так-как переделанный на магниты генератор и перемотанный при этом-же ветре на оборотах 500-600 об/м выдаст в три раза больше мощности.

При ветре 10 м/с обороты будут (1339:8*10=1673 об/м), напряжение в холостую (14:1200*1673=19.5 вольт), а под нагрузкой АКБ (19.5-13=6.5:0.4=16.2 ампер*13=210 ватт). В итоге получится 210 ватт мощности минус 40 ватт на катушку и полезной мощности останется 170 ватт. При 12 м/с будет примерно так 2008 об/м, напряжение без нагрузки 23.4 вольта, ток 26 ампер, минус 3 ампер на возбуждение, и того 23 ампер ток зарядки аккумулятора, мощность 300 ватт.

В принципе если рассчитывать на ветра от 7м/с и выше, то такой ветрогенератор будет хорошо работать и выдавать 300 ватт при 12 м/с. При этом стоимость ветряка будет совсем небольшой, по сути только цена генератора, а винт и остальное можно сделать из того что есть. Только винт нужно делать обязательно по расчётам.

Переделанный правильно генератор начинает давать заряду уже с 4 м/с, при 5 м/с ток зарядки уже 2 ампера, при этом так-как ротор на магнитах, то весь ток идет в АКБ. При 7 м/с ток зарядки 4-5 ампер, а при 10 м/с уже 8-10 ампер. Получается что только при сильном ветре 10-12 м/с генератор без переделки может сравнится с переделанным, но он ничего не даст на ветре меньше 8 м/с.

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Что такое ветровой генератор, устройство и принцип работы

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

1. Для однофазных генераторов сумма полюсов равняется количеству магнитов.
2. Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Магниты установлены перпендикулярно окружности диска

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.

ПОСМОТРЕТЬ ВИДЕО

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.

Наматываем катушку

Выбрав не очень скоростной вариант, зарядка 12V батареи начинается при 100-150 об/м. Число витков для этого должно соответствовать 1000-1200. Поделив витки на все катушки, получим их число для одной.

Если используется для витков провод большого сечения, уменьшается сопротивление и возрастает сила тока.

На характеристики ветрогенераторов, собранных своими руками, влияет толщина магнитов, имеющихся на диске и количество их.

Катушки, как правило, делаются круглой формы, но, слегка вытянув их, удастся выпрямить витки. Готовыми, катушки должны быть равными или чуть превышать по размерам магниты. С магнитами соотноситься должна и толщина статора.

Если последний больше из-за большего количества витков, пространство между дисками увеличивается, а поток магнитный уменьшается.

Но большее сопротивление катушек приведет к уменьшению тока. Для формы статора подойдет фанера. Чтобы увеличить прочность изделия поверх катушек (на дно формы) кладут стеклоткань. Перед нанесением смолы эпоксидной, форму обрабатывают вазелином или воском, или используют скотч.

Генератор тестируют, крутя его рукой. Для напряжения в 40V, сила тока достигает 10 А.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Принцип действия генератора

Принцип работы установки подобного типа достаточно прост:

• Порывы ветра вращают лопасти с определенной скоростью.
• Далее происходит преобразование получаемой энергии в постоянный электрический ток при помощи инвертора.

Энергия расходуется на обеспечение работы бытовых приборов, освещения на участке, на любые другие нужды (в зависимости от требуемой мощности).

Обратите внимание!

• Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

• Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

• Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

О самодельных ветряках для дома

Особый интерес к ветряной энергии проявляется на уровне бытовой сферы. Это понятно, если краем глаза взглянуть на очередной счёт за потреблённую энергию. Поэтому разного рода умельцы активизируются, используя все возможности получения электричества недорого.

Одна из таких возможностей, вполне реальная, тесно связана с ветряком из автомобильного генератора. Уже готовый прибор – автомобильный генератор – достаточно лишь оснастить правильно сделанными лопастями, чтобы иметь возможность снимать с клемм генератора какое-то значение электрической энергии.

Правда эффективно работать он будет лишь при условии наличия ветреной погоды.

Пример из практики бытового применения ветряных генераторов. Удачно разработанная и вполне эффективная практическая конструкция ветряка. Установлен трёхлопастной винт, что редкость для бытовых аппаратов

Использование фактически любого автомобильного генератора приемлемо для конструирования ветряка. Но подобрать для дела обычно стараются модель мощную, способную выдавать большие токи. Здесь на пике популярности конструкции генераторов от грузовых автомобилей, крупных пассажирских автобусов, тракторов и т.п.

Помимо генератора, для изготовления ветряка потребуется ещё ряд комплектующих деталей:

• винт двух- или трёх- лопастной;
• автомобильный аккумулятор;
• электрический кабель;
• мачта, элементы опоры, крепёж.

Конструкция винта на две или три лопасти считается наиболее оптимальной для классического ветряного генератора. Но бытовой проект зачастую далёк от инженерной классики. Поэтому чаще всего на домашнюю конструкцию стараются подобрать уже готовые винты.

Крыльчатка от вентилятора легкового автомобиля, которая будет использована в качестве винта ветряной домашней установки. Лёгкость и большая полезная площадь для воздушной силы позволяют применять такие варианты

Таким, к примеру, может стать крыльчатка от внешнего блока сплит-системы кондиционирования воздуха или от вентилятора того же автомобиля. Но когда есть желание следовать традициям конструирования ветрогенераторов, придётся сооружать пропеллер ветряка от начала до конца своими руками.

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.
