Многофункциональное изделие: дымоход из нержавеющей стали
Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.
Достоинства дымовой трубы из нержавейки
Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:
- длительная эксплуатация,
- безукоризненная прочность стенок,
- простота монтажа,
- безопасность и увеличенная прочность,
- приемлемая цена.
Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.
Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус
Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.
Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.
Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала
Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.
Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов
Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.
Описание дымохода из нержавеющей стали
Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.
Виды труб из нержавейки
Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:
- однослойное стальное изделие,
Самый простой дымоход состоит из нескольких одностенных труб
Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки
Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель
Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.
От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.
Дымоход из однослойной нержавеющей стали требует тщательного утепления дома
О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.
Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома
Гофрированная нержавеющая труба
На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.
Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала
Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.
Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.
Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы
Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.
Принципы работы дымохода печи и бытовых котлов
Для нормального функционирования отопительных приборов, генерирующих тепло при сжигании топлива, необходим дымоход.
Дымоотводящая конструкция обеспечивает приток кислорода, без которого не горит ни газ, ни твердое или жидкое топливо. Кроме того, через дымоотвод удаляется дым, содержащий продукты горения, что является залогом безопасности отопительной системы – ведь задымление помещений смертельно опасно для человека. Такой газообмен называется тягой.
Котлы внутреннего сгорания оснащаются коаксиальными дымоходами, которые создают тягу принудительно, выводя через одну трубу дым и засасывая через другую свежий воздух. Дровяные печи и большинство бытовых котлов работают на естественной тяге, которая образуется из-за разницы температур и давления в тепловом приборе и у выходного отверстия дымохода.
Принцип работы дымохода прост:
- выделяемые при сгорании топлива газы имеют высокую температуру, низкую плотность и высокое давление и им становится тесно внутри отопительного прибора;
- дым направляется туда, где для него нет препятствий, то есть движется в том направлении, где давление ниже, стремясь заполнить относительно свободное пространство, кроме того, из-за низкой плотности газы стремятся вверх;
- если дымоход устроен правильно, то на выходе из трубы холодный воздух имеет низкое давление и не является препятствием для выхода горячего дыма;
- так как как область низкого давления находится выше котла, то дым идет по самому удобному пути – вверх по дымоходу на улицу.
Виды труб для печей и каминов
Для любого камина, который использует твердое или жидкое топлива, основным является даже не само устройство камина, а именно дымоход, дымовая труба, посредством которой дым выходит наружу.
Трубы для дымохода из так называемой нержавейки имеют ряд преимуществ: небольшой вес, простота установки, устойчивость коррозии, относительно невысокая цена.
Большинство каминов с установленными дымоходом из нержавеющей стали равномерно мягко излучают тепло, дают большое количество пара.
Стальные дымоходы могут быть двух видов:
- одностенные;
- двустенные или утепленные дымоходы — сэндвич.
Одностенные дымоходы представляют из себя просто металлическую трубу без утеплителя. Их обычно применяют для того, чтобы провести дымоход внутри помещения. Основной недостаток одностенных дымоходов из нержавейки — образование конденсата.
Именно для того, чтобы этот недостаток устранить, были разработанны двухстенные дымоходы.
Сэндвич дымоходы представляют из себя две трубы с проложенным между ними слоем теплоизоляции. Благодаря этому наружная поверхность дымохода не нагревается, а отводимые газы не успевают остыть, что сводит к минимуму образование агрессивного конденсата.
В качестве утеплителя чаще всего выступает базальтовая минеральная вата, обладающая низкой теплопроводностью и высокой плотностью.
С одной стороны такой дымоход препятствует нагреванию и деформации соседствующих с ним конструкций здания, что особенно важно в случае, если они выполнены из горючих материалов, например, при установке печи-камина в деревянном доме.
С другой — дымовая труба остывает медленней, что уменьшает образование конденсата в холодных участках, улучшает тягу и повышает эффективность камина и печи. Не стоит забывать и о повышении безопасности — утепленные дымоходы не станут источником возможных ожогов.. Необходимо не забывать, что трубы для дымохода могут различаться по типу используемого материала, которая бывает разной марки и толщины
Необходимо не забывать, что трубы для дымохода могут различаться по типу используемого материала, которая бывает разной марки и толщины.
Особенности и достоинства оцинкованных труб
Для большинства сплавов на основе железа влага губительна сама по себе – она окисляет металл, образуя ржавчину. Через дымовой канал наряду с конденсатом постоянно движутся и продукты горения топлива, содержащие множество химически активных веществ, которые при реакции с водой наносят еще больший вред внутренней поверхности дымоотвода.
Чтобы защитить металл от агрессивного воздействия воды, железные трубы защищают покрытием из цинка. Для этого высококачественную листовую сталь погружают в раствор цинка, где происходит химическая реакция и на поверхности металла образуется дополнительный защитный слой. После этого листы нарезают и сшивают в трубы.
Оцинкованные трубы пользуются популярностью:
- Благодаря легкости материала.
- Стоимость труб значительно ниже, чем у керамических и медных изделий.
- Гладкие внутренние стенки препятствуют оседанию продуктов горения и скоплению конденсата.
- Прочный металл, защищенный слоем цинка, выдерживает температурные, химические и механические нагрузки.
- Металлические стенки оцинкованных труб быстро прогреваются, ускоряя появление тяги.
- Удобная форма труб позволяет собственноручно монтировать дымоходы различной конфигурации.
- Материал подходит для обустройства комбинированного дымоотвода.
Особенности дымоходов из нержавеющей стали
Появление дымоходов из нержавеющей стали намного упростило как сами задачи сооружения и монтажа печей и каминов, так и их эксплуатацию.
Теперь можно купить секции дымоходаи своими руками его собрать, соединив детали в единую конструкцию,что по силам почти каждому домовладельцу
Однако здесь есть свои особенности, хорошо известные профессионалам, и на которые следует обратить внимание, если решаешься на сборку дымохода из отдельных секций самостоятельно. Предварительно не помешает найти и посмотреть видео о том, как своими руками сделать монтаж секций и правильно установить дымоходиз нержавеющей стали.
К сожалению, изготовить своими руками секции дымохода из нержавеющей стали, скорее всего, не получится. Их производство включает большое количество специальных станков.
Особенносложен монтаж и сварка швов на секциях. Также весьма сложно не в условиях производства качественно сделать вальцовку по окружности. Поэтому своими руками качественно можно выполнить только монтаж дымохода, следуя видео инструкциям.
Стена из кирпича или бетона
Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:
- Определяется местоположение отопительного оборудования.
- Осуществляется разметка.
- Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
- С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
- Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
- Специальным термостойким герметиком заделываются щели.
- В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
- На специальной подставке монтируется тройник, снабженный уловителем конденсата.
- На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
- Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
- Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
- Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
- Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
- Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
- Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
- Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.
Виды и конструкции наружных дымоходов
По конструкции наружные дымоходные устройства при выпуске через стену бывают:
- настенные. Они фиксируются к фасаду;
- коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

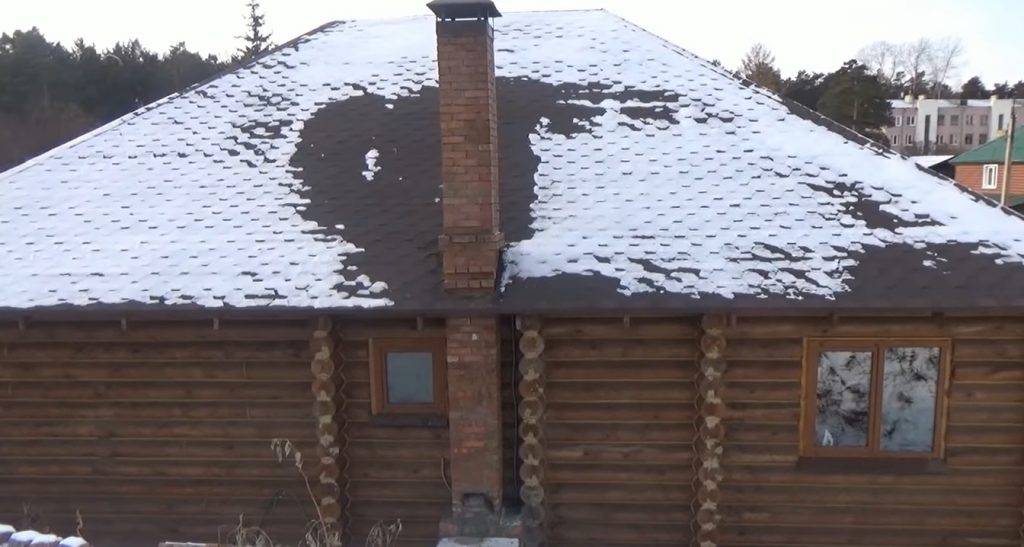

Коренной дымоход
Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.
Кирпичные
Возводятся из красного кирпича.
Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

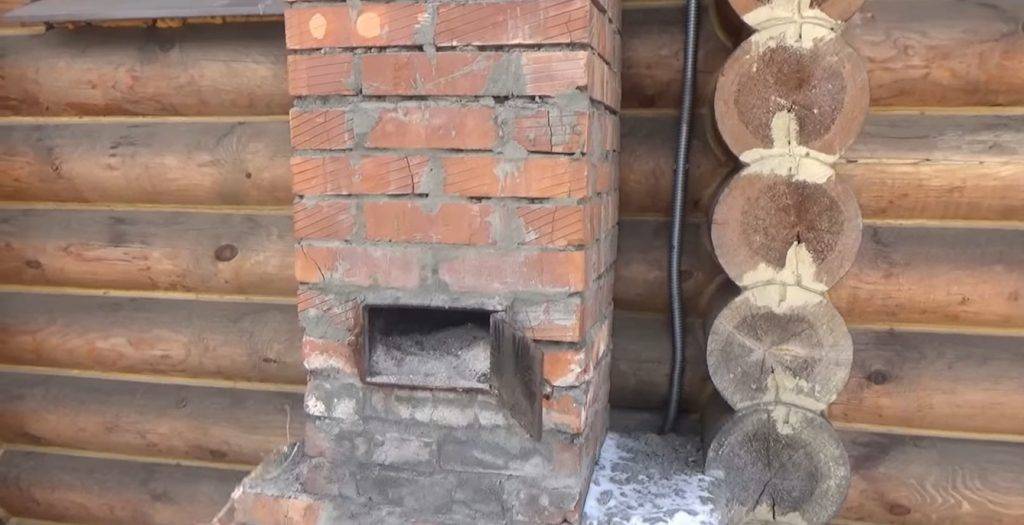

Ревизионный люк для прочистки наружного кирпичного дымохода
Керамические
Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

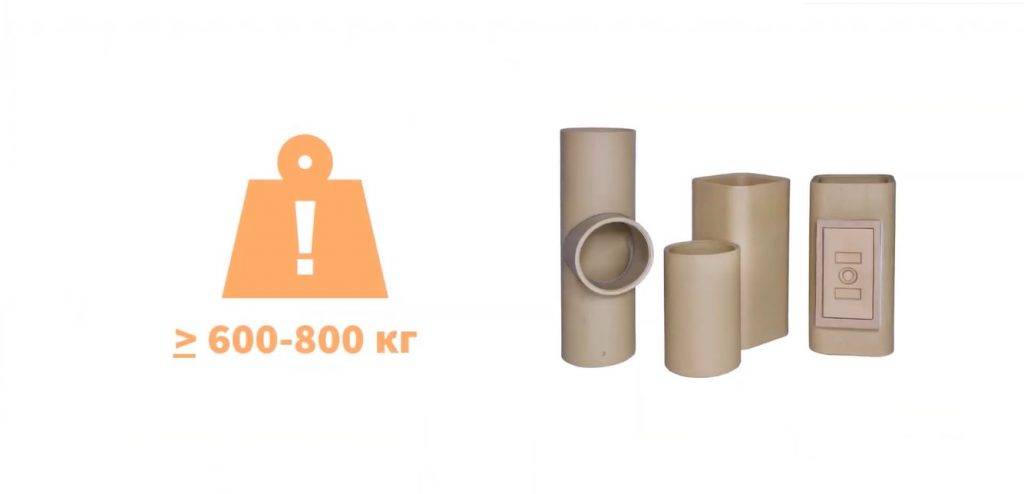

Масса 6-8- ми метрового керамического дымохода
Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

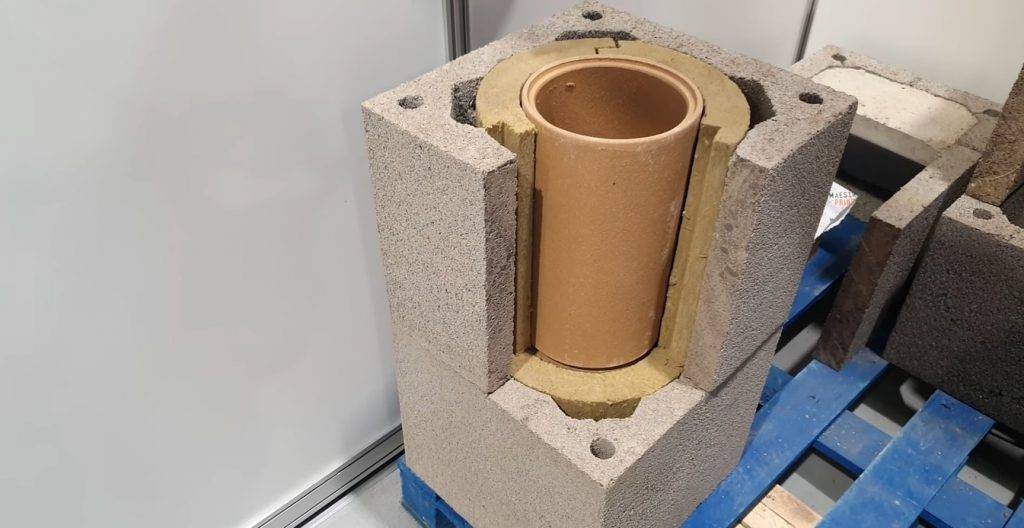

Керамический дымоход в блоках
Металлические
Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.
Гладкие стены обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

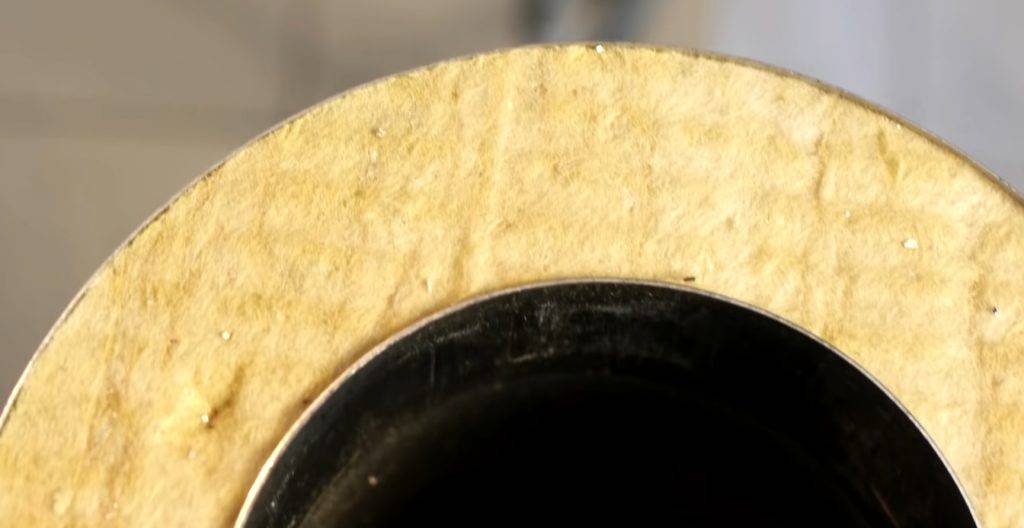

Сэндвич-труба в разрезе
Преимущества дымоходной трубы из стали
Трубы для дымохода изготавливают из металла, керамики и кирпича. Металлические трубы на данный момент пользуются наибольшим спросом. Из всех разновидностей этого материала рекомендуется выбрать сталь. Стальные трубы для дымоходов покрывают специальными растворами, которые делают материал устойчивым ко всем неблагоприятным воздействиям внутренней среды дымохода.
При выборе трубы необходимо учитывать параметры отопительных приборов и используемого топлива. Материал, из которого изготовлены трубы, должен выдерживать большую температуру, чем способно создать топливо.
При использовании некоторых видов отопительных приборов среди недоокисленных продуктов сгорания попадаются химически активные вещества. Они способны повредить дымоход, который недостаточно устойчив к химическим реагентам. Некоторые несгоревшие частицы способны воспламеняться, создавая искры. Потому материал, из которого изготовлена труба, должен быть огнеупорным.
Преимуществами стальных труб являются:
- Простота монтажа. Стальные трубы не требуют установки специального фундамента, для них не нужны сложные инженерные решения или специальные монтажные инструменты. Установить их можно самостоятельно без предварительной подготовки. Благодаря пластичности материала, можно создавать сложные технические конструкции.
- Небольшой вес. Легко транспортировать, поднимать и перемещать их можно самостоятельно без бригады рабочих, что также упрощает монтаж.
- Устойчивость к высоким температурам. Стальные изделия подходят для приборов, работающих на любом топливе. Они не плавятся при максимальных температурных нагрузках.
- Химическая инертность. Сталь не взаимодействует с химическими реагентами, которые могут образовываться в качестве недоокисленных продуктов сгорания. Эти вещества не способны её разрушить.
- Устойчивость к коррозии. Это преимущество касается труб, имеющих специальное покрытие и нержавеющей стали. Сам по себе материал быстро подвергается коррозии. Стоит учитывать, что помимо внутренней среды, на трубу дымохода воздействуют внешние неблагоприятные факторы, например, атмосферные осадки. Предпочтение следует отдавать трубам с покрытием.
- Гладкие внутренние стенки. На шероховатой поверхности оседают продукты горения, превращаясь в сажу, постепенно уменьшающую просвет. При этом снижается тяга в дымоходе. Стальные совершенно гладкие, риск оседания сажи на их поверхности минимальный.
Рекомендуем ознакомиться: Как правильно покрасить батареи отопления своими руками — создать ровное прочное покрытие
Оформление перехода кирпича в трубу типа сэндвич
Совместить кирпичный дымоход прямоугольного сечения и круглую сэндвич трубу можно несколькими способами.
С помощью специального переходника
Такие детали выпускаются некоторыми производителями. Они сконструированы таким образом, чтобы полностью исключить утечку дыма в зоне стыковки. Переходники могут иметь одно из следующих исполнений:
- Квадратная насадка с круглым патрубком: нижнюю часть такого переходника нужно установить на торец кирпичной трубы, а сэндвич трубу прикрепить к его патрубку с другой стороны.
- Вставка в виде трубы с квадратным фланцем: этот переходник состоит из двух труб, приваренных к квадратному фланцу с двух сторон. Одна труба имеет прямоугольное сечение, другая — круглое. Прямоугольная часть переходника заводится в кирпичную трубу, так что фланец ложится на ее торец. Теперь нужно прикрутить его дюбелями и установить на вторую часть переходника (круглую) сэндвич-дымоход.
Варианты установки сэндвич дымохода. В зазор между прямоугольной вставкой переходника и кирпичными стенками дымохода может просачиваться дым, поэтому необходимо позаботиться об уплотнении трубы асбестовым шнуром или жаростойким герметиком.
Фирменные переходники обладают рядом достоинств:
- Изготавливаются из высококачественной кислото- и жароупорной нержавейки, вследствие чего являются весьма долговечными и могут без ущерба выдерживать сильный перегрев (кратковременно).
- Обеспечивают плавный переход с кирпичной трубы на сэндвич, исключающий сопротивление дымовым газам и появление завихрений в их потоке.
- Имеют конструкцию, позволяющую легко и надежно герметизировать стык.
- Имеют привлекательный внешний вид.
- Могут иметь различные полезные опции. Так, например, в некоторых моделях возможен поворот патрубка на 45°.
Стандартный размерный ряд переходников на сендвич начинается диаметром 100 мм и заканчивается диаметром в 500 мм, чего для бытовых нужд более чем достаточно.
Подгонка кирпичной трубы
Обычная схема сопряжения сэндвич труб. Добиться плавного перехода кирпича в трубу круглого сечения можно и без переходника. Многие пользователи обращаются именно к данному методу, поскольку найти фирменный переходник оказалось делом нелегким. Суть технологии в следующем:
- Произведя демонтаж отслужившей свое трубы, на ее остатках огнеупорным кирпичом возводят короткую надстройку с постепенным сужением. Эта надстройка и является переходником, только пользователь делает его сам, используя кирпич. Сузить трубу нужно настолько, чтобы на нее можно было установить специальный элемент сэндвич-дымохода — так называемый переход моно-термо или насадку нижнюю, представляющий собой основание, на котором устанавливается набираемый из отдельных отрезков трубы ствол. Чтобы добиться уменьшения внешнего размера кирпичной трубы, кирпич устанавливают на ложок (длинный торец), подкладывая при необходимости битый кафель.
- Изнутри надстройку нужно оштукатурить — при наличии гладкой поверхности сопротивление потоку газов будет минимальным.
- Поверх кирпичной надстройки устанавливают переход моно-термо, который для устойчивости и герметичности следует залить смесью из цементного раствора и камней. Чтобы предотвратить расшатывание основания, его нужно дополнительно зафиксировать хомутом из стальной полосы или прутьев.
У внутренних кирпичных дымоходов зачастую приходится демонтировать только наружную часть, поскольку остальная кладка, расположенная внутри дома, пребывает в удовлетворительном состоянии. В этом случае сэндвич ввиду его малой длины и небольшого веса можно устанавливать без перехода моно-термо.
//www.youtube.com/watch?v=ZUFeXlfm5cw
С сэндвича срезается часть кожуха с теплоизоляцией, после чего внутренняя труба просто заводится в надстройку-переходник на кирпичном дымоходе. При этом подрезанный кожух будет опираться на кирпичную кладку. Остается залить все щели печным раствором или герметиком.
Изготовление и установка дымохода своими руками
Из каких материалов лучше сделать
Самые простые в монтаже – стальные конструкции. Однослойные стальные изделия требуют утепления и изготовления комплектующих – в общем, работа для патологических трудоголиков, и здесь мы не будем рассматривать их монтаж.
Чертеж и схемы
До начала работ определиться с размерами и начертить схему или чертеж – это поможет правильно рассчитать необходимое количество материалов и правильно организовать работы.
Расчет размеров
Высота трубы определяется в соответствии с требованиями СНиП 41-01-2003, но не должна быть ниже 5 м от колосниковой решетки. Диаметр принимается равным диаметру выходного отверстия отопительного прибора.
Порядок установки трубы сэндвич
Разместить дымоход из сэндвич трубы можно либо через стену, либо через крышу – все зависит от особенностей строения и возможностей хозяев.
Особенности установки сэндвич трубы сквозь стену:
Однако намного чаще установку дымоотвода производят все-таки через крышу. Актуальным такой способ будет и в тех случаях, когда отопительное оборудование расположено посреди помещения, так что вывести трубу через стену невозможно и невыгодно.
Установку дымовой трубы сквозь кровлю всегда нужно начинать от печи, двигаясь вертикально.
Особенности данного способа монтажа следующие:
- Запрещены любые выступы на конструкции трубы.
- Максимальная температура внутри работающего дымохода не может быть выше 500 ℃.
- При отводе трубы стоит проследить, чтобы угол не превышал 30º.
- На всех наклонных секциях дымоотвода исключены любые инородные вкрапления или шершавость, иначе, они могут мешать свободному выходу угарных газов и дыма наружу.
- Нельзя допустить, чтобы сечение вертикальных и наклонных отрезков трубы отличалось.
Стоит учитывать еще и материал, из которого изготовлена кровля дома. Если они горючие или имею слабую пожароустойчивость, то потребуется установка дополнительных устройств – искроуловителей. Их можно сделать из металлической сетки с размером ячейки 50×50 мм.
Ну и последний момент, на котором стоит остановиться. Согласно СНиП и строительным нормативам вблизи дымохода не должны проходить линии электропроводки, иначе очень велик шанс неконтролируемого возгорания. Так что не стоит пренебрегать этим правилом.
