Газовая колонка Нева 4510: технические характеристики, неисправности и их устранение

Колонка Нева 3208 как включить?

Для включения колонки требуется сначала перевести ее в режим ожидания (розжига) с помощью механической ручки регулятора. В таком положении газ перетекает на запальную горелку по трубке. Затем нажимается кнопка электромагнитного клапана.

После этого газ по медной трубке через электромагнитный клапан поступает в газовый узел, а далее движется к запальной горелке, где непосредственно образуется газовоздушная смесь, которая разжигается при помощи пьезорозжига. Как только загорелось пламя, оно начинает нагревать термопару, которая при нагреве вырабатывает КДС, при помощи чего удерживается электромагнитный клапан.

Время ее нагрева около 10 секунд, ровно столько необходимо удерживать кнопку. Происходит включение пламени, далее необходимо открыть вентиль с водой. Вода по медной трубке поступает в водяной узел. Там создается напряжение в мембранной полости, происходит давление на горелку со штоком.

Шток воздействует непосредственно на газовый клапан, преодолевая усилия возвратной пружины, происходит открытие газового клапана. Газ поступает на коллектор, далее равномерно распределяется и попадает на сопло, секции горелки и поджигается с помощью запального пламени. Оно нагревает медный теплообменник, он в свою очередь нагревает проходящую по нему воду, в результате чего мы и получаем подогретую воду. Отработанные газы через газоотводящее устройство выходят в дымоход.

Параметры, которые контролируются датчиками газовой колонки:

Наличие запального пламени. Если по каким то причинам оно потухает, подача газа прекращается.
Наличие протока воды через водяной узел. Закрывается клапан и прекращается подача топлива на основную горелку, остается гореть только запальное пламя.
Тяга. В случае засорения дымохода, отработанные газы начинают выходить не через отводящее устройство наверх, а назад в запальную группу и, как следствие, горелка гаснет.

Для того, чтобы регулировать температуру проходящей воды, необходимо покрутить ручку, посредством которой изменяется напор подаваемого газа на основную горелку. Чем меньше давление газа, тем ниже пламя, медленнее нагревается теплообменник, меньше выходящая температура.

Для отключения устройства необходимо:

Перекрыть водоразборный кран.
Поставить реле в положение выключить.
Перекрыть кран газопровода.
Перекрыть запорный вентиль холодной воды.

Колонка надежная в использовании, прослужит вам долгие годы, небольшая стоимость, но имеет невысокую продуктивность, недостаточную для двух точек раздачи. При поломке устройства довольно трудно найти подходящие запчасти, а поломки происходят довольно часто.

Снятие водяного регулятора

Узнать полную информацию по выбору, эксплуатации и обслуживанию газовых колонок (проточных водонагревателей) всех фирм производителей, вы сможете, если перейдете .

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших газовую колонку или проточный водонагреватель и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

В старых моделях водонагревателей Нева и Астра водогазовая система расположена вертикально. Водяной регулятор представляет собой отдельную деталь. Слева к ней подводится вода из системы водоснабжения, а справа выводится на теплообменник. Сверху находится газовый узел.

Чтобы снять такое устройство, откручиваем две накидные гайки с водопроводных труб ключом на 24 и три шурупа, которые крепят его вверху к газовой части. Далее снимаем регулятор, потянув его вниз.

Здесь также откручиваются накидные гайки ключом на 19. Отсоединяются электроды розжига и ионизации и откручиваются винты, крепящие горелочный блок к задней стенке. Далее вынимается весь горелочный блок и откручивается два шурупа, соединяющие водогазовый узел и коллектор. Аккуратно раскручиваем все винты, так как они крепко закручены и часто стираются шляпки. Возможно, впоследствии потребуется их замена.

Нет искры как выяснить в чем причина?

Первая и основная причина может быть в неисправности батареек или в недостаточной их мощности, возможно установили не правильно, не соблюдена полярность.
Окислившиеся контакты. Требуется зачистить контакты и попробовать включить еще раз.
Отсутствие тяги. Дымоход может забиться, в устройстве сработает система защиты и подача газа перекроется с помощью встроенной автоматики. Как убедится в ее наличии или отсутствии? Необходимо открыть окно и поднести зажженный огонь или ладонь к дымоходу, если тяга есть, огонь будет колыхаться, а ладонью вы ощутите потоки воздуха. Еще один способ — с помощью листка бумаги, поднести листок к дымоходному каналу, если листок не упал это означает, что тяга хорошая. Как исправить? Достаточно прочистить вентиляционную систему.
Течь в соединительных элементах. Труба, которая снабжает водой радиатор газового устройства, должна быть оснащена краном, кран должен быть и на трубке, по которой производится подача газа. Все соединительные элементы стыкуются между собой при помощи накидных гаек, герметизируются с помощью прокладок. На протяжении эксплуатации эластичность материала теряется и, как следствие этого, образуется течь. Требуется производить замену прокладок.
Низкий напор воды. Необходимо прочистить водяной фильтр.
Поломка мембраны. Этот вид поломки возможен для всех нагревательных устройств. Находится она в водяном блоке, для устранения неисправности необходимо снять с него крышку, открутить винты. В нормальном состоянии она не растянутая, не порвана, если вы при осмотре обнаружили дефекты, необходимо приобрести новую.

Инструкция по устранению неисправностей газовой колонки Нева 4511

Та в свою очередь сдвигает шток, который открывает подачу газа на горелку, при чем работает это все чисто механически, а значит подвержено износу.

Цена вопроса. Стоимость мембраны для любой газовой колонки от 200 руб. до 500 руб. Покупаем мембрану. Когда новенькая мембрана у нас в руках, для ее замены нам понадобятся: пара отверток, рожковые разводные ключи на 8 мм и на 24 мм, стакан (только для профессиональных сантехников) и 30 минут времени.

Подтверждаем актуальность статьи для газовых колонок, мембраны для которых представлены Вашему вниманию: ВПГ (все версии), КГИ-56, 3208 (резина), 4510, 4511, 4513, Протон 1М, Протон 3, Mora, Россиянка и Demrad, Termet PG-6, Termet PG-6 (версия 2), Протон 1, Нева-Транзит 12Е и Орион, Вектор JSD 20W и Е, Нева-Транзит 6Е и 10Е, Indrabagno (все версии), 3208 (силикон), Electrolux GWH 285 Nano Pro, Mertik Maxitroll (армированная и неармированная), Electrolux GWH 275 и 250, 350, Ariston (восьмерка), Vaillant MAG OE 11, Bosch (серия WR все версии).

Для того чтобы глаза не бегали, сначала посмотрите сразу на фото колонки НЕВА 4511 с установленным внутри водогазовым узлом. Красными точками помечены винты и гайки, которые необходимо открутить для отделения водяной части и последующей работы с ней. Когда глаза более менее привыкнут, переходим к первому пункту.

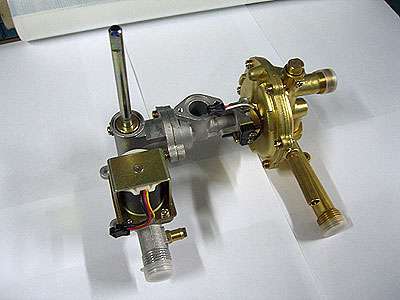

1. Перед нами водогазовый узел, используемый в газовых колонках НЕВА 4510, НЕВА 4511, НЕВА 4513. Между собой у этих узлов есть малюсенькое отличие, но делу это не помешает. Для начала пара моментов, чтобы понять что это такое. Он состоит из двух половинок: газового узла (эта часть серенькая) и водяного узла (эта часть жёлтенькая). Берем «плюсовую»(крестовую) отверточку и отделяем серенькую часть от желтенькой.

2. На 3-й фото показано как они между собой скрепляются: при помощи двух винтов, просто сжимающих с торцов вот этот «цилиндрик в смазке» водяного узла. Рассмотрим водяную часть. Фото 4. Вот, там где смазка, видите на торце цилиндра отверстие? Вот из этого отверстия и вылезает шток, который открывает доступ газа к колонке. Именно его (шток) при открывании крана и толкает наша мембрана.

3. Чтобы добраться до мембраны необходимо аккуратно отвернуть все шесть винтиков и водяной узел раскроется пополам, как устрица.

4. Если внимательно рассмотреть обе получившиеся половинки, то несложно догадаться, что мембрана то и есть вот эта черная резинка, лежащая в правой половинке. У мембраны, как видите, есть фиксирующее ее положение ушко. Аккуратно вынимаем мембрану из ее содержащей половинки.

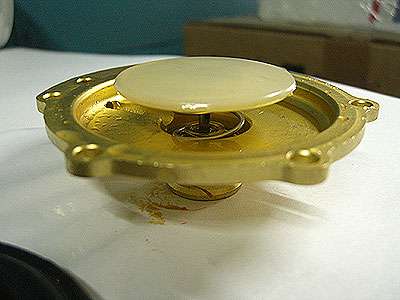

5. А что это еще за детальки внутри? Одна из них — тарелка со штоком, вторая — пружинка. На эту тарелку со штоком как раз и давит наша мембрана. Пружина же возвращает шток на прежднее положение при закрытии крана, доступ газа прекращается и колонка выключается. Если все внутри нашей устрицы грязно, — вынимаем тарелку, вынимаем пружинку.

6. Все внутри этого желтого блюдца хорошенько чистим и моем. Заменяем мембрану на новую. Не забываем про ушко мембраны, фиксирующее положение правильно. Не забываем про стороны мембраны. Она должна как бы обнимать своим углублением тарелку со штоком. Тогда все будет работать правильно.

Теперь прокручиваем всё в обратном направлении(и рисунки, и винты). Открываем кран. И, наконец, моемся. Раздел Мембраны.

Инструкции по эксплуатации

Так же наши посетители часто задают вопрос: где найти инструкцию к газовой колонке «Нива»? Специально для вас мы собрали инструкции для самых популярных моделей. Пользуйтесь на здоровье!

Проточные газовые водонагреватели «Нева»(газовая колонка) обеспечивают быстрый нагрев воды для хозяйственных и бытовых нужд. Одна колонка может использоваться для нескольких источников потребления горячей воды, например, для кухни и ванны.

Газовые колонки «Нева» очень надежны и просты в эксплуатации, способны работать с водой любой жесткости. Проточные газовые водонагреватели «Нева» оснащены датчиком тяги и автоматикой безопасности. Колонка автоматически начинает работу при открытии крана горячей воды и завершает ее при закрытии крана. При этом заданная температура и нужное давление газа поддерживается автоматически. Даже при низком напоре воды колонки «Нева» отлично справляются со своим предназначением.

Газовые колонок компании Neva, изготовленны с учетом современных технологий и обеспечат постоянную бесперебойную подачу горячей воды в Вашем доме, квартире, коттедже.

Все газовые колонки НЕВА имеют одну принципиальную схему, в основе которой лежит газовая горелка и медный теплообменник, через который проходит вода. Газовые водонагреватели НЕВА проточного типа безопасны в эксплуатации. Система безопасности позволяет контролировать пламя запальной горелки и циркуляцию воды в теплообменнике.

Преимущества газовых колонок НЕВА:

компактные размеры;

отсутствие необходимости в электроподключении;

неограниченный объем горячей воды;

экономичность.

Газовые водонагреватели «Neva» при необходимости могут оснащаться комплектом для работы с сжиженным газом.

Заводская гарантия газовых колонок «Neva» — 2 года.

Модельный ряд и цены на газовые колонки «Нева Люкс»:

(при нажатие на любую из моделей, Вы сможете узнать более подробно о данной газовой горелке)

наименование колонки ВПГ	краткое техническое описание	Цена в рублях с НДС
17 кВт, 10 л/мин, автоматическое электр зажигание, компактные раз-ры, камера сгорания с водяным охлаждением, 650356218, вес 10 кг	запрос
NEVA-4610	20 КвТ 10 л/мин, 610350185, вес 10,5кг., Электронное зажигание от батареек; Водонагреватель спроектирован специально для российских условий эксплуатации, поэтому надежно работает даже при пониженном давлении воды (0,15 атм).	запрос
21 кВт, 11 л/мин, пьезоэлектрическое зажигание, компактные раз-ры, камера сгорания с водяным охлаждением, 5652902121, вес 10 кг	запрос
21 кВт, 11 л/мин, автоматическое электр зажигание, камера сгорания с водяным охлаждением 565290221, вес 11 кг, лиц.часть полукруглая	10 000
NEVA-5111	21 кВт, 11 л/мин, 565290211, вес 10 кг. пьезоэлектрическое зажигание и система гидравлической модуляции пламени горелки, обеспечивающая поддержание установленной температуры горячей воды с точностью до ± 5 °C. Эта модель оснащена турбулизаторами для исключения шума и вибраций на малых и больших расходах, а также препятствующим образованию местного закипания в калорифере.	21 кВт, 11 л/мин, пьезоэлектрическое зажигание,гидравлическое управление модуляцией пл. горелки, автоматическое огр. давления газа, камера сгорания с вод охл, водогазовый блок (Германия), авт. поддерж.температуры воды, 565290221, вес 9,5кг	запрос
28 кВт, 14 л/мин, автоматическое электр зажигание, гидр. управление модуляцией пламени горелки, электронное управл. авт. безопасности, водогазовый блок (Япония), отключаемая запальная горелка, 650240350, вес 13кг	запрос

Несмотря на то что сети жилищно-коммунального хозяйства неустанно модернизируются, качество предоставляемых ими услуг на сегодняшний момент оставляет желать лучшего.

Неисправности колонок

Указанные неполадки и варианты их устранения подходят для всех моделей производства «Нева», в том числе: 4510, 5514, 4511, 4513, 4510М, 4513М, 4610, 5611. Отдельно рассмотрим коды ошибок и поломки на примере некоторых моделей.

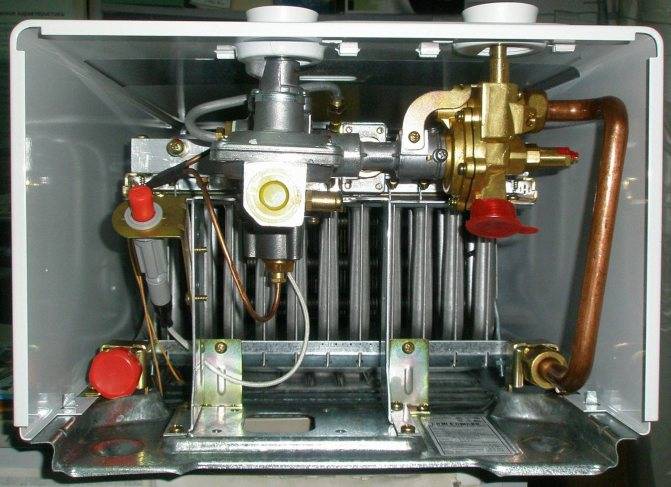

Чтобы добраться до внутренних узлов прибора, вам понадобится снять кожух. Как это сделать своими руками:

Обязательно перекройте подачу воды и газа.
Потяните регуляторы на себя и снимите.
В некоторых моделях за регулятором установлен винт. Открутите его.
Отключите проводку индикатора температуры.
Выкрутите болты крепления кожуха.
Немного потяните облицовку на себя, затем вверх.

Можно приступать к ремонтным работам.

Поломки «Нева Люкс» 6011 и 6014

Причины появления и пути устранения неполадок.

Горелка не зажигается. Нет искры. При этом индикация температуры не срабатывает при открытии смесителя.

Слабый напор воды. Если в кране маленький напор, нужно подождать, пока подача восстановится. Возможно, установленная модель слишком мощная для вашего водопровода. Также проверьте тумблер регулировки, установите на максимальное значение. При частых проблемах с напором рекомендуется устанавливать циркуляционный насос.
Разрядились батарейки. Некоторых пользователей вводит в заблуждение табло. Если дисплей светится, пользователь думает, что батарейки в порядке. Но для розжига свечи требуется больший заряд тока

Важно подобрать качественные элементы питания.

Рекомендации от специалистов: чаще осматривайте контакты в отделе питания. Техника работает с водой, поэтому контакты подвержены коррозии и химическому налету.

Неисправность датчика протока. Требуется проверка и замена.
Износ резиновой мембраны. Понять это можно при визуальном осмотре. Откройте смеситель и посмотрите, как работает толкатель. Если он не двигается, значит, мембрана повреждена или растянута (на фото отмечено синей стрелкой). Красными стрелками отмечены места, которые подвержены течи.

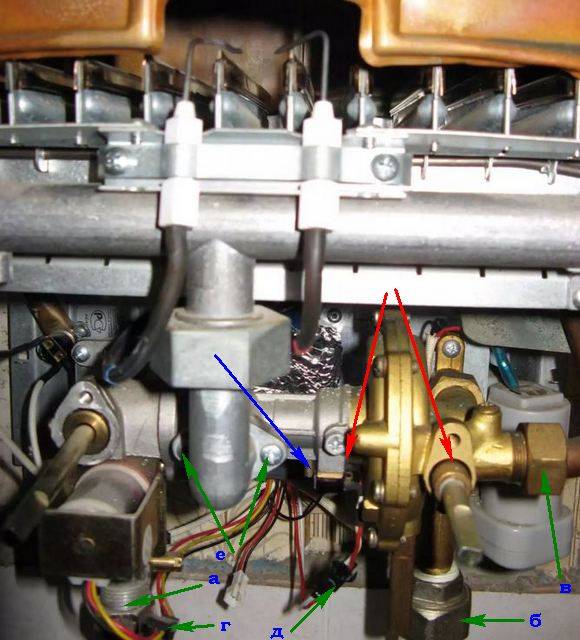

Снять водную часть можно вместе с газовой. Порядок демонтажа отмечен буквами:

а — после отключения подачи топлива откручивается шланг подводки.
б — ослабляется гайка холодной воды.
в — откручивается гайка водного блока и патрубка радиатора.
г — отключается проводка электромагнитного клапана.
д — отключается шлейф микропереключателя.
е — выкручиваются болты крепления фланцевого соединения.

Поломка электронной платы требует вызова специалиста.

Пробой на корпус прибора. Слышно щелканье, как при образовании искры, но зажигания не происходит. Значит, нарушена изоляция свечи. Если при осмотре обнаружены дефекты, нужно поставить исправную деталь. Также причиной пробоя является нарушение герметичных соединений кабеля с блоком управления. Верните кабель в гнездо.

Коды ошибок Neva Lux

Дисплей позволяет пользователю увидеть код неисправности. Самодиагностика колонки выдает цифровое значение при сбое в работе.

Е0 — котел отключается. Топливо не поступает в систему. Проверьте газовый вентиль, возможно, подачу ненадолго отключили.

Ошибка Е1 — управляющая плата не получает сигнал от сенсора пламени. Прошло больше минуты.

Что могло случиться:

Воздух в газовом трубопроводе. Такое случается при первом включении либо при длительном отключении прибора. Несколько раз открывайте и закрывайте горячую воду, пока не загорится горелка.
Вентиль подачи топлива открыт не до конца. Открутите кран.
Недостаточное давление в газовой магистрали.
Закончилось топливо в баллоне. Нужно заменить баллон.
Нарушение проводки между водным узлом и датчиком пламени, электромагнитным клапаном. Осмотрите шлейф на повреждение изоляции.

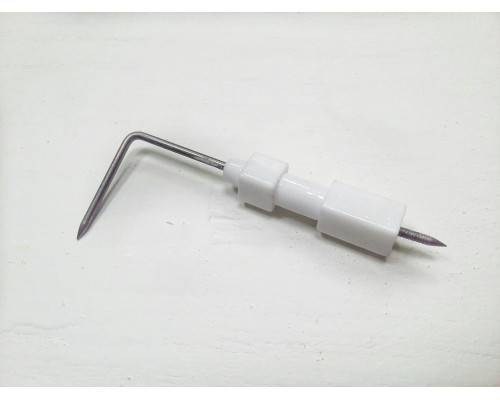

Электрод сместился с места, не достает до горелки. Верните деталь на прежнее место.
Электрод и сенсор пламени покрылись сажей. Прочистить детали можно щеткой.
Отошли контакты между свечой розжига и высоковольтным проводом.
Сопла засорились сажей.

Монтаж и подключения газовой колонки Нева-4510

Месторасположение для установки газовой колонки Нева-4510, 4513 Газовую колонку Нева-4510, 4513 (водонагреватель ВПГ) необходимо устанавливать на кухнях или других нежилых отапливаемых помещениях в соответствии с проектом газификации. Объем помещения, где устанавливается водонагреватель, должен быть не менее 8 м3. Помещение должно иметь окно с форточкой (открывающейся фрамугой) для постоянного притока свежего воздуха во время работы аппарата. Прибор необходимо подсоединять к дымоходу с хорошей тягой и как можно ближе к дымоходу. Запрещается устанавливать аппарат над источником тепла или открытого пламени (например, над газовой плитой, электрическими нагревательными приборами).

Ошибки газовых котлов Ферроли

Ошибки газовых котлов Аристон

Неисправности и ремонт Ферроли

Эксплуатация и ремонт котлов Baxi

Ошибки газовых котлов Бакси

Ремонт и настройки котлов Китурами

Эксплуатация котлов Daewoo

Ошибки газовых котлов Беретта

Регулировки и ремонт Протерм Гепард

Ошибки газовых котлов Будерус

Ошибки газовых котлов Вайлант

Неисправности и ремонт Навьен

_______________________________________________________________________________

__________________________________________________________________________ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера Протерм Скат Протерм Медведь Протерм Гепард ЭванАристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия НоваТермона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон

_______________________________________________________________________________

Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Содержимое:Устройство и принцип работы колонок Neva и NevaLux</li>Как установить колонку Нева</li>Как включить колонку Нева</li>Колонки Нева — неисправности и их устранение</li>Как почистить колонку Нева в домашних условиях</li>Отзывы о проточных колонках Нева</li></ol>Компания БалтГаз выпускает: газовые колонки Нева (Neva) и Нева Люкс (NevaLux), запорную и регулирующую арматуру, дымоходы и все необходимые для подключения комплектующие. Водонагреватели работают в проточном режиме, предназначены для одновременного подключения 1-3 точек водоразбора. Благодаря компактным размерам легко устанавливаются даже в небольших помещениях, используемых под котельную.

Как включить колонку Нева

Автоматические водонагреватели включаются самостоятельно. При открытии крана водоснабжения, блок розжига подает сигнал на продуцирование искры. Газ, подаваемый на горелку воспламеняется. После закрытия крана водопотребления колонка отключается.Полуавтоматические проточные боойлеры отличаются тем, что для розжига используется запальная горелка. Чтобы привести колонку в работоспособное состояние требуется разжечь фитиль. С этой целью во внутреннем устройстве предусмотрен пьезоэлемент. После розжига запальной горелки водонагреватель продолжает работать в автоматическом режиме.Отрегулировать колонку Нева можно с помощью регуляторов протока воды и давления газа. Если в устройстве предусмотрена модуляционная горелка, потребитель выставляет температуру нагрева, после чего электроника изменяет интенсивность горения в зависимости от давления в трубопроводе и других рабочих параметров.

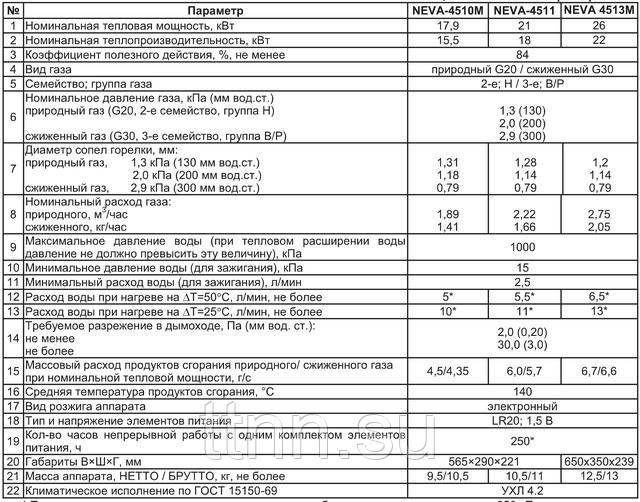

Техническая характеристика Нева-4511

Производительность 11 л/мин. (+25 градусов)
Расход энерго — ресурса природный 2,2 м3/ч, сжиженный 1,66 м3/ч
Камера — открытого типа
Мощность 21 кВт
Тип розжига – электронный
Диаметр дымоотвода 11-12,5 см
КПД – 87%

Агрегат имеет классическую форму, незамысловатый дизайн и не большие габариты 55,6*22,1*29 см. его вес составляет 10 кг. На передней панели установлены речки/реле для регулировки подачи воды и количества газа, а также электронный дисплей, который показывает до какой температуры нагрелась вода в кране.

Теплообменник двухъярусный. Материал изготовления медь. Его трубы намеренно сделаны большего диаметра – это значительно уменьшает количество накипи.

Запуск устройства происходит автоматически при открытии «горячего» крана. Искра – автоматическая электронная, работает от батареек. Направлена на подающуюся струю газа.

Неисправности всех моделей «Нева»

Почему горелка не загорается? На это могут быть и другие причины.

В модели с пьезорозжигом недостаточно удерживалась кнопка. Нажимайте клавишу не менее 10 секунд.
Недостаточное давление воды в системе. Нужно подождать восстановление подачи, а также проверить фильтр перед колонкой. Он мог забиться мелким мусором. Для этого снимите и промойте его под проточной водой, можно воспользоваться щеткой. Отрегулируйте ручку напора на панели.

Плохая вентиляция. Тогда случается перегрев и прибор отключается. После установки евроокон может возникнуть подобная проблема. Решение — установка вентиляционного клапана.

Ошибка Е1 в «Нева Транзит»

Расшифровка — ошибка поджига. В чем причина:

Проверьте наличие тяги, откройте до конца газовый вентиль. Для проверки поднесите горящую спичку к окошку на панели. Если пламя отклонится в сторону, значит, с тягой все в порядке.

Топливный патрубок слишком длинный, газ не успевает доходить в нужном количестве. Повторите запуск.

Нет искры

Основные проблемы и пути их решения:

В модели-автомат разрядились батарейки. Проверьте правильность установки элементов питания. Рекомендуется устанавливать щелочные батарейки. Они имеют достаточный заряд для стабильной работы техники. Также осмотрите контакты, периодически их нужно зачищать.

Нет тяги. Основная причина — засор дымохода. С улицы отверстие могут забивать листья и мусор. При сгорании образуется сажа на стенках, которая также сужает проходимость. Тогда срабатывает датчик тяги — защита от скопления угарного газа. Прочистите дымоход со своей стороны, для чистки с улицы вызовите коммунальные службы.
Протечка в местах соединения труб. Соединения уплотняются прокладками, сверху накручиваются гайки. Со временем прокладки теряют эластичность, изнашиваются. Если вы заметили течь, открутите гайку и замените уплотнитель.
Проблемы с напором воды. Если через какое-то время напор не возобновился, проведите чистку фильтров, труб, которые ведут к прибору.
Вышла из строя мембрана. Элемент стоит на входе в водяной блок. Что могло случиться: утрата эластичности, износ; повреждения, деформация; засор накипью. Для осмотра и замены деталь нужно демонтировать. Как разобрать блок, мы писали в статье «Водяной узел газовой колонки ».
Поломка электронного блока. Требуется вмешательство специалиста.

Есть искра, но горелка не зажигается

Подобное случается при засорах в системе.

Теплообменник забился сажей, накипью. При скоплении сажи ухудшается тяга, что приводит к срабатыванию системы безопасности. Снимите верхний кожух, прочистите радиатор пылесосом или щеткой.

Накипь образуется при оседании солей магния и кальция на деталях теплообменника. Она создает эффект термоизоляции. В результате вода дольше нагревается, снижается напор, зато увеличивается потребление газа. Мы расскажем, как очистить узел в домашних условиях.

Демонтируйте радиатор.
Поместите его в емкость, которая на ¼ наполняется водой.
Подготовьте раствор лимонной кислоты 150 г на 750 мл.
Залейте с помощью лейки в змеевик теплообменника раствор, оставьте на 15 минут.
Поместите емкость на плиту, прокипятите несколько минут.

После процедур все трубки радиатора промойте проточной водой. Остатки накипи должны выйти. Просушите узел и установите на место.

Забилась сажей горелка. Отверстия и жиклеры прочищаются металлической щеткой. Для проверки соединений на герметичность используйте мыльный раствор. Если где-то пена запузырится, перекройте подачу газа и обратитесь к специалисту.

Засорился фильтр смесителя. Нужно разобрать и очистить деталь от загрязнений.

Устанавливайте температурный режим не более 55 градусов. Лучше не разбавлять горячую воду холодной — это приводит к образованию накипи.
Используйте очистные фильтры для воды. Они делают ее «мягче», после чего техника долго и стабильно работает.
Мощные приборы лучше подключать через стабилизатор , чтобы избежать перепадов напряжения в сети.
Раз в год проводите профилактический осмотр.

Готовы приступить к ремонту? Не забудьте перекрыть газовый и водный вентили. Теперь вы знаете не только как устранить, но и как не допустить поломки.

Газовая колонка Нева относится к водонагревательному оборудованию. И в ее устройстве, как в устройстве любого прибора, есть механизмы, которые рано или поздно могут выйти из строя. Самая частая поломка — Нева перестает зажигаться, и жилье остается без горячей воды. В этой статье рассмотрены основные причины возникновения неисправностей, а также простые способы их устранения.

Тонкости работы при ремонте газового оборудования

Прежде чем приступить к ремонтным работам, обязательно перекройте кран подачи газа. Во время чистки вентиляционного отверстия подстелите старые газеты и откройте окна. Периодически проверяйте плотность резиновых прокладок, расположенных внутри газового прибора.

Периодически следите за состоянием отопительного прибора, своевременно заменяйте сменные запчасти и периодически регулируйте настройки температурного датчика.

Рекомендуем прочитать по теме:

Неисправности и методы их устранения в газовой колонке Астра
Неисправности газовой колонки Вектор и способы их устранения
Как осуществляется замена газовой колонки своими руками?
Как самому почистить газовую колонку своими руками?

Конструкция

Конструктивно колонки «Нева» бывают:

Проточными. Отличаются компактностью — небольшие габариты достигаются за счет отсутствия накопительного бака. Такие аппараты подходят для небольших, хорошо вентилируемых помещений. Производительность у проточных устройств невысокая. Если проточная колонка покупается для обслуживания нескольких точек водозабора, придется подобрать версию с большой мощностью.

Устройства проточного типа чаще выбирают владельцы квартир.

Накопительными. Они имеют внушительные габариты. Вместительность бака — 50–500 л. В нем — запас нагретой воды. Эффективная термоизоляция препятствует ее остыванию. Чтобы пользоваться горячей водой, не нужно каждый раз запускать прибор. Накопительные колонки оснащены эффективными теплообменниками.

Недостатком таких водонагревателей можно считать размеры — из-за больших габаритов их приходится устанавливать в специальных помещениях, в подвалах или на чердаках. Такие аппараты обычно приобретают для частных домов. Если потребитель остановит выбор на версии накопительного типа «Нева 4511», следует учесть вес бака с водой — придется подготовить бетонное основание.

Почему колонка тухнет

Рассудим логически: если газогорелочное устройство разжигается, то водяной блок и система искрообразования работает исправно. Проблема кроется в электромагнитном клапане, точнее, его отключении и прерывании топливоподачи. Поиск неисправности сводится к 3 датчикам:

тяги;
ионизации;
перегрева теплообменника.

Неисправность датчика тяги уже упоминалась выше – негодный элемент не позволял колонке запуститься. Дело в том, что нагреватели различных брендов могут работать по-разному, в одних датчик тяги не дает зажечь горелку, в других срабатывает позже, после вспышки газа. Результат – колонка разжигается и сразу гаснет.

Способ проверки неизменный – замыкаем клеммы датчика тяги проводом и включаем водонагреватель. Если горелка не тухнет, ставим новую деталь. Постоянно использовать проволочную перемычку вместо нерабочего термостата тяги категорически не рекомендуется!

Датчик контроля пламени создает малую ЭДС в электрической цепи, которая направляется к блоку зажигания. Внешне термопара очень похожа на запальный электрод

Ионизационный датчик пламени (термопара) вырабатывает постоянный ток при нагреве конца иглы пламенем горелки. Сигнал поступает на управляющий модуль и катушку электромагнитного клапана безопасности, поддерживая его в открытом состоянии. В эту же цепь последовательно включены датчики тяги и чрезмерного нагрева.

Как проверить и починить ионизационный датчик:

К игле, размещенной в зоне горения, подходит изолированный кабель от импульсного модуля зажигания. Извлеките конец провода из гнезда и укоротите на 0.5—1 см, дабы обеспечить надежный контакт.
Настройте зазор 6.5 мм (или другой по требованию производителя) между концом иглы и поверхностью горелки для оптимального прогрева сразу после розжига.
Если предыдущие действия не помогли, попробуйте замкнуть медной проволокой клеммы датчика перегрева, прикрепленного к теплообменнику.
Колонка продолжает затухать через секунду после воспламенения? Демонтируйте термопару, подключите к ее контактам вольтметр и нагревайте иглу конфоркой газовой плиты. Исправный датчик выдаст напряжение 0.02 вольта и более. Если показатель меньше, отправляйтесь покупать новую термопару.

В редких случаях выходит из строя сам электромагнит либо катушка модуля зажигания. Первый можно проверить с помощью омметра – подключайте прибор к двум клеммам из трех поочередно. Нормальные показания на первой паре – 400…600 Ом, на второй – 7…8 Ом, на третьей – около 400 Ом (приведены данные для колонок «Нева», на других аппаратах могут отличаться). Для диагностики импульсного блока придется звать специалиста.

Когда водонагреватель отключается спустя 5—15 минут после запуска, возможны такие варианты неполадок:

теплообменные соты наполовину забиты накипью, проток воды слабый, аппарат быстро перегревается, отчего срабатывает датчик;
слишком маленький напор в водопроводе, результат аналогичный;
неисправности других узлов и деталей, ведущие к критическому разогреву теплообменника.

Заключение

Нельзя сказать, что самому выполнить ремонт газовой колонки Нева — нереально или недопустимо. С часто встречающимися неисправностями, описанными выше, вы и вправду можете справиться самостоятельно, причем без каких-то особенных инструментов

При этом следует помнить, что водонагреватель относится к газоиспользующему оборудованию, требующему осторожного и основательного подхода

Наша компания реализует запчасти для газовых колонок Нева модели 4011, 4510, 4511, 4513 (Балтгаз) по г. Казань.
