Выбираем тип вентиляции
Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:
Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования
Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств
В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.
Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.
Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага
А вытяжная труба поднимается на 50 см над уровнем крыши.
Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража
Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий
Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.
Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.
Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха
Это особенно важно зимой
Комбинированные вентиляционные системы
В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.
Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже
Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости
Виды воздуховодов для гаража
Известно несколько видов вентиляционных шахт для малых помещений. К ним относят:
Естественный тип вентилирования. В ходе строительных работ по строительству гаража, в одной из стен делают сквозное отверстие. Благодаря разнице в температуре, наблюдают быстрое выведение непригодных воздушных масс.
Принудительное проветривание. Здесь используют вытяжку, которую монтируют в область воздуховода. Вентиляторы обратного хода, быстро выводят застоявшийся воздух за пределы гаража. В процессе установки рекомендуется проверить исправность электропроводки. Для бесперебойной работы необходимо обеспечить постоянный электрический ток мощностью 250 Вт.
Комбинированная вытяжка. Эта разновидность включает в себя принудительную и естественную вентиляцию. Отток воздушных масс осуществляется при помощи мощного вентилятора.
Опытные специалисты не рекомендуют устанавливать два воздуховода друг напротив друга. В дальнейшем это спровоцирует длительный застой затхлого воздуха. Такой способ очистки, требует высокого напряжения. Не каждая электропроводка способна выдержать бесперебойной работы прибора.
Вентиляция в гараже своими руками
Для правильного монтирования вентиляции надо ознакомиться с нюансами монтирования основных типов систем.
Естественная
При устройстве естественной системы придерживаются следующих принципов:
- Приточная конструкция устанавливается на наветренной стороне на расстоянии 55 см от пола.
- Вытяжка устанавливается неподалеку от места соединения потолка со стенкой. При этом она должна находиться на 15 см ниже, чем потолочный шов.
- Отверстия для выведения воздуха размещают в противоположных углах гаража на разной высоте.
Принудительная
Монтаж принудительного вентилирования является непростым процессом и поэтому лучше заранее ознакомиться с его особенностями. Чтобы своими руками установить приточный клапан, придется:
- при помощи перфоратора в одной из стен просверлить отверстие и поместить в него трубу;
- на поверхности трубы закрепить решетку, чтобы в нее не попадал мусор;
- залить монтажной пеной полость между установленной трубой и стенкой.
При прокладке воздуховодов придерживаются следующих рекомендаций:
- в противоположных стенках устанавливают трубы для вывода воздуха;
- установленные трубы соединяют с вентиляционными воздуховодами.
Организация комбинированной вентиляции гаража
С помощью комбинированной системы можно в разы улучшить циркуляцию воздуха в гараже. Установка начинается с монтирования вытяжного вентилятора, который устанавливается на крыше. Также его можно разместить на одной из стен помещения.
Когда вентилятор будет установлен, в стене на высоте 60-70 см делается отверстие для поступления воздуха.
Вытяжка в подвале
Если в гараже имеется смотровая яма или подвал, придется устанавливать дополнительную вытяжку.
Сделать вытяжку в погребе просто, если заранее ознакомиться с нюансами ее монтирования. Чтобы улучшить в подвале циркуляцию воздуха, достаточно вмонтировать в потолок приточную трубу, конец которой выводится на улицу. Ее внутренняя часть должна углубляться внутрь всего на 25-35 сантиметров.
Вытяжная труба устанавливается в другом углу, она также должна выводиться на улицу. Чтобы повысить эффективность вентиляции в погребе, устанавливают дефлектор. Приспособление используется для усиления вытяжки воздуха из помещения при сильном ветре.
Устройство естественной вентиляции в гараже
Естественная вентиляция железного гаража своими руками – это просто и недорого
Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:
надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения
Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:
Средние показатели воздухообмена естественной вентиляции:
- для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
- частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.
На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.
Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.
Естественная вентиляция в гараже, как сделать правильно:
- вытяжки располагаем по диагонали, на противоположных стенах гаража;
- нижнее отверстие должно быть выше поверхности пола на 25 см;
- верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
- старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
- если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.
для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы
Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны
Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.
Вентиляция смотровой ямы
Схема установки труб в подвале
Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:
- приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
- вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).
По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.
Вариант простейшей естественной вытяжки в металлическом гараже
Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:
- определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
- дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
- красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
- теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
- решетки крепим на обычные болты с гайками.
На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.
Как быстро проветрить гараж при ремонтных работах
Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:
можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу
Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция
Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.
https://youtube.com/watch?v=8JboxAB_muo
О принудительной вытяжке
Ставить вентилятор на вытяжную трубу общеобменной вентиляции бессмысленно по трем причинам:
- эффективный отбор и выброс воздуха производится только при включенном агрегате;
- в отсутствие хозяина крыльчатка отключенного вентилятора перекрывает минимум 50% сечения вентканала, удаление влаги естественным путем сильно замедляется;
- расходуется электроэнергия.

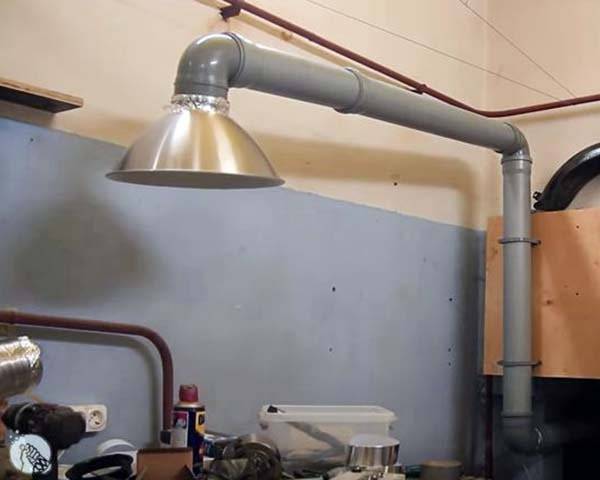

Если вы переоборудовали гараж в мастерскую, есть резон сделать местное вытяжное устройство, состоящее из всасывающего зонта, канального вентилятора и воздуховода с обратным клапаном. Колпак изготавливается из подручных материалов (тонколистовой металл 0.3—0.5 мм), воздушный канал – из труб для канализации Ø110 мм.
Лепестковый клапан и вентилятор канального типа подбирается под внутренний диаметр вентканала – 10 см. Дадим ряд советов по монтажу:
- Зонт размещается над источником загрязнения воздуха (обычно – верстаком). Размеры колпака – на 20 см больше максимальных габаритов источника, угол раскрытия – не более 60°.
- Постарайтесь подвесить зонт на минимальном расстоянии от вредных выделений, учитывая удобство выполнения работ.
- Наметьте кратчайшую трассу прокладки воздухопровода от верстака к наружной стене здания.
- Клапан и вентилятор вставляйте внутрь раструбов, предварительно обернув уплотняющим материалом (подходящий вариант – поролон). Просверлите в стенке вентканала отверстие и просуньте туда кабель электропитания.
- Обратный клапан ставится на выходе канала, вентилятор – в пределах помещения. Снаружи воздуховод защитите решеткой с сеткой, дабы перекрыть дорогу птицам и грызунам.

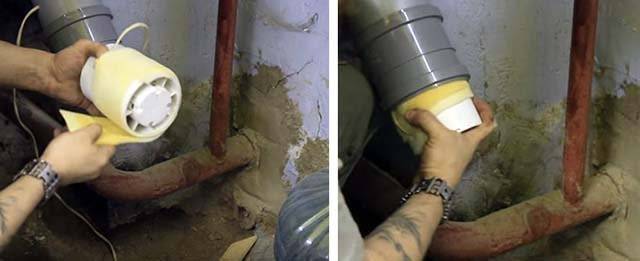

Установка канального нагнетателя внутрь пластиковой трубы d110 мм
Не забываем о необходимости притока – после включения вентилятора полностью открываем решетку для входящего воздуха. Иначе работающий агрегат попросту опрокинет тягу в ближайшем вытяжном канале.
При небольшой массе зонта последнюю секцию воздуховода можно сделать поворотной, что позволяет быстро перемещать вытяжку к соседнему столу. Реализацию способа смотрите в очередном видео:
Особенности вентиляционной системы
Что нужно учесть при расчете вентиляции в покрасочной камере:
Наименьшая скорость перемещения воздуха – от 25 см/с.
Необходимо не только контролировать удаление пыли из камеры, но и предусмотреть на пути поступающего воздуха фильтрующие элементы. Защита мест забора воздуха решетками, позволит предотвратить попадание мусора в систему.
Для надежности системы, необходимо предусмотреть несколько мест забора воздуха
Важно правильно подсчитать производительность устанавливаемых вентиляторов. Мощность приточного вентилятора должна быть на 1/3 больше, чем у вытяжного, чтобы не возникал забор воздуха с пылью из смежных помещений через дверь.
Важно, так расположить воздушные каналы и подобрать такую мощность вентиляции, которая не будет влиять на качество окраски изделия
Проще говоря, прямое воздействие струи воздуха, не должно повредить свежеокрашенную поверхность детали.
Трехкратная очистка поступающего воздуха: на входе; после нагрева и перед подачей в камеру
Возможность регулирования температуры и интенсивности воздухообмена
Нельзя надеяться только на естественную вентиляцию, так невозможно обеспечить необходимое количество чистого воздуха в камере, работать она будет неэффективно и неравномерно;
Желательно над рабочим местом, равномерно разместить вытяжные каналы. Иногда изготавливают жесткий каркас, на нем закрепляют несколько раструбов воздухозаборника. Так можно сделать удобную конструкцию, позволяющую отсасывать из камеры покрасочный туман;
Программатор и таймер, установленные в блок, увеличат комфорт рабочих цеха.
Как грамотно выполнить монтаж?
Для организации правильного вентилирования гаража понадобится сделать как минимум два отверстия: для притока свежего воздуха, а также для вывода потоков, насыщенных вредными испарениями и избыточной влагой. Приточное отверстие делают в нижней части наружной стены, примерно в 10-15 см от пола.
Для обустройства вентиляции в гараже нужно проделать стеновые отверстия, которые по размерам и конфигурации соответствуют характеристикам трубы
Толстые стены жилых помещений сверлят с помощью специального оборудования, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняют с помощью перфоратора.
После этого в отверстие вставляют трубу или трубы для притока и фиксируют их положение. Для герметизации щелей между трубой и материалом стены используют монтажную пену. Наружную сторону отверстия следует защитить с помощью специальной решетки или диффузора.
Снаружи место ввода приточных труб, проведенных через стену гаража, следует закрыть декоративными решетками, чтобы защитить помещение от проникновения мелких грызунов, насекомых и т.п.
Сечение вентиляционного канала можно сделать не только круглым, но и квадратным или прямоугольным. Для монтажа понадобятся трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют вентиляционные трубы с круглым сечением.
Это самый дешевый и удобный вариант, кроме того, они создают минимальное сопротивление потокам воздуха. Для вентиляции подходят и металлические трубы, и конструкции из пластика.
Трубу вытяжного канала вентиляции гаража нужно вывести вверх, примерно на 50 см выше уровня крыши, чтобы обеспечить хорошую тягу
Отверстие для вытяжки делают под самым потолком. Трубу выводят через стену горизонтально и затем монтируют вертикальный отрезок. Он должен быть достаточно длинным.
Оптимальной считается вытяжка, которая возвышается над уровнем крыши не менее чем на 50 см. Сверху нередко устанавливают колпак-дефлектор. Внутреннюю сторону и приточного, и вытяжного отверстия следует закрыть декоративной решеткой.
Технологическая карта процесса
Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.
Шаг 1. Расчеты.
На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.
Шаг 2. Начертите схему расположения вентиляционных отверстий.
Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.
Шаг 3. Оформите проем, в который будет поступать воздух.
Делается это перфоратором — просто отсчитайте от пола как минимум 10 см.
Шаг 4. Оформите выход.
Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.
Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.
Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.
Шаг 7. Поставьте дефлектор на трубы.
Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.
Особенности гаражной вентиляции
Прежде чем заняться обустройством вентиляционной системы в железном гараже, придется ознакомиться с особенностями гаражной вентиляции.
Гаражом называют закрытое помещение, предназначенное для длительного хранения транспортных средств. Это сооружение нуждается в качественной вентиляции, которая бы своевременно очищала воздух от влаги, а также удаляла опасные испарения с выхлопными газами.
- Произвольная. Ее основной функцией является обеспечение притока свежего воздуха внутрь помещения. Он может проникать через дверные зазоры или щели в воротах. Также при организации произвольной системы для поступления воздушных масс в стенах делают небольшие отверстия.
- Механическая. Считается наилучшим типом вентиляции, так как в этом случае за циркуляцию воздуха отвечают специальные вентиляторы. Автомобилисты рекомендуют устанавливать механическую систему, если надо вентилировать большое помещение.
- Аэрационная. С ее помощью человек сможет самостоятельно контролировать количество поступающих воздушных масс. Для этого в помещении устанавливают диффузоры с воздухозаборными решетками и вытяжками. Аэрационные системы считают идеальным выбором для небольших гаражей.
- Комбинированная. Распространенная разновидность вентилирования, подходящая для помещений любой площади. При использовании комбинированных систем устанавливают 1-2 вентилятора для удаления воздуха. Воздушнее массы поступают внутрь естественным путем.
Зачем нужна вентиляция?
Вентиляция для гаража необходима по нескольким основным причинам:
поддержание рабочего уровня влажности. В холодное время года автомобиль приезжает, неизбежно занося снег и лёд на подкрылках, порогах и других поверхностях. В помещении снег превращается в жидкость, а затем в пар, отчего повышается концентрация влаги. Высокая влажность ухудшает состояние авто;
Вентиляция в гараже
- просушивание кузова после путешествия в дождливую или снежную погоду. Вентиляция гаража отвечает за сухость автомобиля;
- отвод конденсата и предотвращение оседания влаги на стенах и потолке. Влага негативно влияет на бетон, железо и дерево – основные материалы, из которых построен гараж. Без должного уровня проветривания смотровая яма опадёт, а облицовка деформируется;
- устранение вредных испарений. Автомобиль выделяет выхлопные газы, постоянный запах бензина и работы с химией ухудшают микроклимат в помещении. При длительном нахождении в гараже без вытяжки, человек чувствует себя вялым, слабым, иногда наступают раздражения слизистой оболочке, головокружения и обмороки.
Вентиляция в подземном помещении
Как было отмечено выше, всего существует два типа вентиляции – естественная и механическая. Это применимо и для подземного помещения в гараже. Его можно оборудовать одной из вентиляционных систем. Рассмотрим оба варианта.
Как правильно сделать вытяжку в погребе в гараже (вентиляцию в гараже с подвалом)?
Естественная
Естественную вентиляцию монтируют на первых этапах строительных работ. В общую схему включают подземное помещение – смотровую яму, подвал или погреб.
Это обусловлено тем, что укладка труб в завершенном гараже представляет собой крайне трудоемкую задачу.
Монтаж естественной вентиляции в подвале – относительно простая задача, самым важным элементом будет вентиляционный канал.
Ширина вентиляционного канала должна быть равна одному кирпичу, который укладывается на бок. Под эту ширину, покупают три трубы.
Их сечение варьируется в промежутке от 100 см² до 250 см². Точный размер сечения определяют, исходя из ширины кирпич/бетонного блока, а также расчётов по притоку-оттоку. Две трубы будут служить общей системой вентиляции в гараже. Первая – основная приточная труба, вторая – вытяжная. Третья труба понадобятся для подземного помещения.
Всё отличие для гаража с подвалом/смотровой ямой заключается лишь в укладке еще одной трубы. Она будет соединять воздушное пространство подземного помещения с общей гаражной вентиляцией. Это позволит создать максимально мощный переток воздушной массы. Приточную трубу монтируют в 25-50 сантиметрах от уровня пола (в подземном помещении).
Но перед этим устанавливают общую систему. Вытяжной канал выводят на крышу так, чтобы конец трубы был на полметра выше поверхности крыши. На внешние концы труб крепят пластиковую или металлическую сетку. Она послужит защитой от сора и забивания канала.
Механическая
Принципиальных отличий в установке механической вентиляции практически нет. Трубы должны быть расположены точно таким же образом. Две трубы служат основными каналами, третья труба обеспечивает связь с подвалом/смотровой ямой. Чтобы создать механическую вентиляционную систему, необходимо приобрести два вентилятора. Их устанавливают в полости труб, подключают к электросети гаража.
Затем, если была выбрана модульная система, проводят настройку с помощью контроллера – выставляют желаемый объем. Рекомендуется ставить именно модульную систему, она обойдется несколько дороже, но позволяет точно регулировать приток-отток воздушной массы. В трубу подземного помещения устанавливать вентилятор не требуется, так как в гараже уже будет обеспечена хорошая принудительная циркуляция.
Заменить вентилятор можно диффузор-флюгером или же дефлектором. В первом случае устройство монтируют в приточном канале, на его вершине. Второе устройство, дефлектор, использует другой физический принцип. Дефлектор генерирует разряженный воздух. От этого возникает перепад давления, начинается циркуляция.
Самодельным решением является использование лампочки. Её помещают в трубу, подключают к электросети. В процессе работы лампочка нагревается, тем самым создает перепад температур, который позволяет воздуху двигаться. Но специалисты сходятся во мнении, что модульная вентиляция с двумя вентиляторами является наиболее эффективным вариантом.
Механическая вентиляция в подвале гаража своими руками: схема.
Сделать вентиляцию в подземном помещении гаража несложно. Она является лишь частью общей вентиляционной системы гаража. Поэтому все что необходимо – соединить оба пространства (надземное и подземной) дополнительной трубой. Лучше всего подходят трубы с сечением в 100-250 см². В остальном же все сводиться к созданию общей вентиляции в гараже.
Естественная вентиляция не обеспечивает оптимальных условий хранения. Она сильно зависит от погоды, времени года. Циркуляция воздушной массы может полностью прекратиться, если не повезло с температурой воздуха.
В этом плане куда эффективней является механическая система. Лучше всего использовать современные модели вентиляторов, оснащенные контроллерами.
Гаражная вентиляция своими руками
Особенного в этой системе удаления загрязнённого воздуха ничего нет. Её планируют заранее при начале строительства. Закладывают в стенах и крыше гаража вентиляционные каналы, а на входном канале устанавливается вентиляционная решётка. При наличии подвального помещения для хранения овощей, вытяжку делают индивидуальную. Вентиляционные каналы в этом случае проходят прямиком на крышу гаража.
При проведении малярных работ в вашем гараже важно правильно оборудовать вытяжку. Она должна обеспечивать бесперебойное удаление и потребную мощность, которой будет достаточно при работе с краскопультом. В настоящее время во многих магазинах продаётся множество строительного материала и устройств для возможности монтажа качественной вытяжки
Но цены не всегда и не для всех являются доступными. Что делать среднестатистическому россиянину, которому жизненно необходимо проводить работу с едкими красками в собственном гараже, а лишних денежных средств не имеется. Выходом из ситуации будет сделать вытяжку в гараже своими руками.
В настоящее время во многих магазинах продаётся множество строительного материала и устройств для возможности монтажа качественной вытяжки. Но цены не всегда и не для всех являются доступными. Что делать среднестатистическому россиянину, которому жизненно необходимо проводить работу с едкими красками в собственном гараже, а лишних денежных средств не имеется. Выходом из ситуации будет сделать вытяжку в гараже своими руками.
Для этого не потребуется особых умений и больших денежных затрат. Хватит обыкновенного строительного пылесоса, ударной дрели или перфоратора и непосредственно материала, из которого будет изготовлены приёмное устройство и система трубок воздуховода. Приёмное устройство представляет собой вытяжной зонт, изготовленный из металлического профильного листа. Зонт располагается непосредственно над местом, где производится окраска изделий.
Система воздуховодов, выполненная из гибких трубок, соединяет приемный зонт с пылесосом, посредством которого создаётся разряжение и происходит всасывание. Для защиты двигателя пылесоса, и приёма частиц распыленного лака или краски, необходимо установить фильтр, обеспечивающий нужную фильтрацию воздуха.
Кроме специализированной местной вытяжки гаража, где производятся лакокрасочные работы, также потребуется общая принудительная вентиляция.
Очень часто к зданию гаража пристраивают комнату отдыха или надстраивают второй этаж. Это следует учитывать на стадии проектирования площадей гаража и обустройства вентиляции. Вытяжка должна обеспечивать свежесть воздуха и не допускать смешения воздушных масс соседних помещений.
Особенности построения вентиляционных систем
Циркуляция воздуха в погребе гаража может происходить двумя способами: за счет тепловой конвекции, либо механического перемещения воздуха. В зависимости от этого, различают естественную и принудительную вентиляцию.
Вариант #1 — естественная вентиляция
Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени.
Естественная система вентиляция погреба под гаражом наиболее доступная для самостоятельной установки. Сохраняет не только запасы продуктов, но и автомобиль
Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.
Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.
Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный – более теплый и легкий, насыщенный водяными парами и другими газами.
Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем
По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.

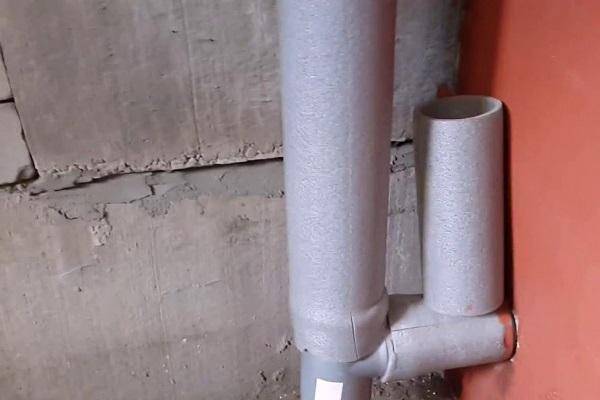

Утепление вытяжной трубы улучшит тягу и избавит от наледи. Для этого подойдет любой доступный материал: пенопласт, пенополистирол, стекловата, базальтовое волокно и другие
Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:
- для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
- диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала – от 100 мм и более;
- необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
- для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.
К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.
Вариант #2 — принудительная вентиляция погреба
Добавление в естественную систему электрического вентилятора способно улучшить ее эффективность, независимо от времени года.
Такая вентиляция называется принудительной или механической. Ее можно применить при обустройстве вентиляции гаража вместе с погребом и смотровой ямой.

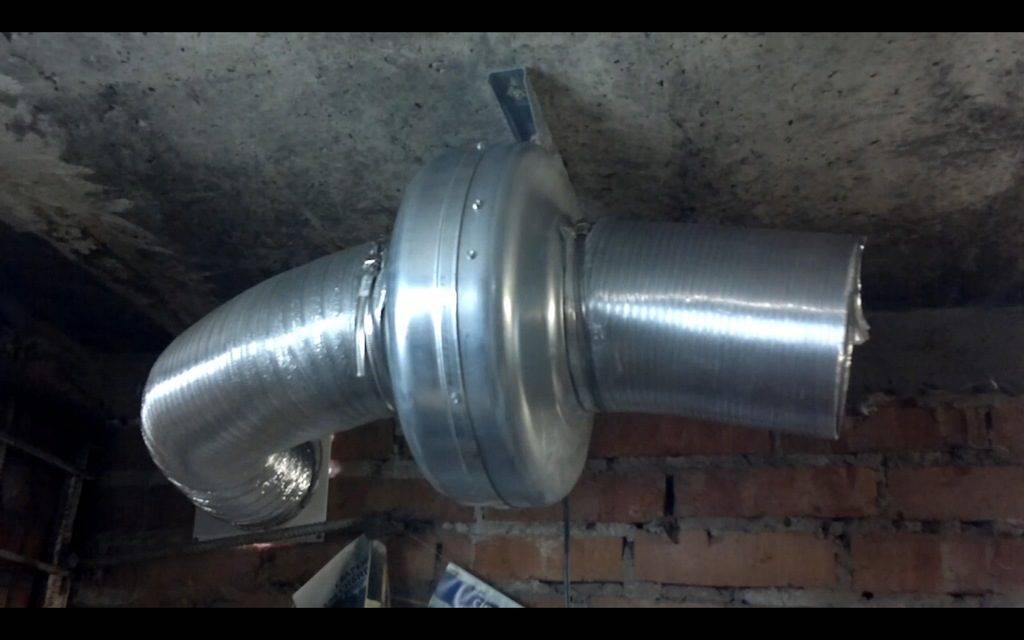

В большинстве случаев достаточно установки одного вентилятора в вытяжной канал подвала. Мощность и производительность прибора выбирается с учетом объема помещения
Для построения более эффективных систем вентиляторы ставят на оба канала, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать требуемый микроклимат.
Рекомендуем также ознакомиться со схемами правильного обустройства вентиляции в погребе.
Вентиляция смотровой ямы в гараже
Системы вентиляции в гараже тесно взаимосвязаны с проветриванием смотровой ямы, часто сооружаемой для проведения ремонтных, технических работ. Вентиляция в яме организуется следующими способами.
Способ 1:
- приток – убираются две доски дощатого настила;
- вытяжка – снимается одна доска.
Элементарная схема просушивания, повсеместно присущая яме гаража. Она размещается продольно внутри гаража. Соответственно один край расположен возле приточных общегаражных входов, другой – у вытяжного канала. Открывая доски настила, появляется возможность приточному воздухопотоку частично попадать внутрь ямы, выходить через противоположный край, наполненным избытком влаги.
Способ 2:
- приток – воздуховодная труба, которая частично забирает свежий воздух от общегаражных вентиляционных отверстий внизу стены;
- вытяжка – воздуховод смежного подвала;
Приточный канал монтируется у края смотровой ямы. Приточный воздух из гаражных отверстий частично поступает по трубе, проходит через яму, которая соединена промежуточным воздуховодом с гаражным погребом. Далее поток направляется наружу через вытяжку погреба.
Способ 3:
- приточная труба оснащается вентилятором;
- вытягивающий проем также монтируется принудительным механизмом.
Воздухообмен производится механическим способом. Целесообразно для гаражных построек, месторасположение которых низины, почвы, наполненные влагой больше, чем обычно.
Свежий воздух нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал, установленный автомномно либо совмещенный с подвальным.
