Обвязка котла своими руками

Преимущества полипропиленового варианта

Полипропилен широко используется для изготовления обвязки, что объясняется его весомыми преимуществами, такими как:

• Простота монтажа – для его выполнения нужен специальный паяльник и запас ключей.
• Скорость работ – разводка отопительной системы всего дома изготавливается за 1–7 дней.
• Устойчивость к нагреванию – обеспечивается слоем тепловолокна, создающего своеобразный каркас и защищающего трубу от расширения при прохождении теплоносителя.
• Минимальная теплопроводность, в результате которой тепло, подающееся от котла к радиатору, не теряется.
• Стойкость к отложениям – из-за гладкости внутренней поверхности труб, которая отвечает ещё и за быструю циркуляцию теплоносителя.
• Большой срок эксплуатации, который составляет 40 лет. Материал выдерживает давление до 25 атмосфер.

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

• Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
• Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI

Еще варианты

Также стоит отметить такую ситуацию, как наличие в системе отопления более одного отопительного котла. Если будет осуществлена обвязка двух котлов отопления – то это решит сразу несколько сложных задач. Прежде всего, установка больших мощностей – это достаточно тяжелые приборы, которые будет трудоемко занести, монтировать и обслуживать в дальнейшем. Именно поэтом некоторые ставят несколько маленьких котлов.

Подключение двух котлов к системе отопления

Также, если вдруг один из котлов выйдет из строя, его можно будет убрать из системы, а тем временем, спокойно осуществить ремонт без потери работоспособности системы отопления. Таким образом, схема обвязки двух котлов отопления – это реальный вариант, который имеет место быть в различных системах отопления.

На основе приведенного материала можно отметить, что обвязка котла отопления – это важный и серьезный шаг. И чтобы осуществить обвязку правильно, следует объективно оценить свои силы. Можно пригласить специалистов – в настоящее время стоимость обвязки котла отопления не так уж велика. А для любителей делать все самостоятельно у нас вы найдете подробные фото и видео материалы по обвязке котлов отопления.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Компоненты обвязки

Набор составляющих будет зависеть от того, какой из видов системы выбран:

• естественной или гравитационной циркуляции;
• принудительной циркуляции;
• смешанной.

Для первого варианта он будет следующим:

Котел. Это сердце всего механизма. Именно он, нагревая жидкость, заставляет ее действовать в согласии с законами физики – подниматься вверх и проходить по всему контуру. После чего, остывая, она возвращается в первоначальную точку. Для варианта естественной циркуляции применяются напольные отопительные приборы.

Трубы. Для такого решения актуальными будут металлические трубы большого диаметра (в некоторых случая подающий патрубок может быть 2″)

Это важно, чтобы не было сопротивления со стороны магистрали для свободной циркуляции воды.
Расширительный бачок. Он может быть как открытого – контактировать с окружающей средой – так и закрытого типа – не иметь контакта с воздухом

Здесь не применяется дополнительных мембран, т.к. нет необходимости в поддержании заданного давления. Монтируется он в самой высокой точке всей системы.

Батареи. Применяться могут как чугунные, так и стальные радиаторы.
Кран Маевского. Желательно, чтобы он был установлен на все батареи, где в этом есть необходимость. В таком случае в любой момент времени можно будет спустить воздух из батареи.
Фитинги. Чаще всего используются металлические резьбовые или сварные уголки, тройники, отводы и другие соединители.

Плюсами такой системы является простота монтажа, доступность всех компонентов, возможность самостоятельной установки. К минусам можно отнести значительные габариты составляющих, что очень сказывается на внешнем виде. Также другой стороной медали является инертность или медленный прогрев всей разводки.

Компоненты обвязки для систем с принудительной циркуляцией

Для систем с принудительной циркуляцией составляющие будут следующими:

• Котел. В этом случае можно использовать любой вариант. Обвязка настенного прибора принципиально схожа, но включает в себя дополнительные элементы. Также этот вид нагревателей оборудован дополнительными защитными системами.
• Трубы. При такой реализации можно применять как металлические, так и все виды подходящих пластиковых изделий.
• Расширительный бачок. Здесь он мембранного типа. Внутри него расположена «груша», она позволяет поддерживать давление внутри всех контуров на одном уровне. Обычно устанавливается недалеко от оборудования.
• Радиаторы. Могут применяться такие же варианты, как и в предыдущей схеме. Более экономичными будут стальные. В них содержится меньший объем воды, поэтому ее нагрев производится быстрее и на это идет меньше топлива.
• Краны Маевского. Монтаж такой же, как и в предыдущем варианте. Кроме этого, может быть вмонтирован сбросной клапан для воздуха, который автоматически удаляет его из контуров.
• Фитинги выбираются в зависимости от того, какая труба используется при монтаже.
• Циркуляционный насос. Обычно он уже установлен в прибор отопления. При наличии нескольких контуров с применением коллектора монтируются дополнительные единицы.
• Гидравлическая стрелка. Это очень важный элемент, который дает возможность в лучевой схеме расположения создать баланс между различными контурами. Она призвана выравнивать давление и гарантировать своевременную подачу горячего носителя в каждую точку.
• Манометр. Обычно присутствует во всех современном оборудовании. Если его нет, то он устанавливается рядом с нагревательным прибором. Необходим он для того, чтобы контролировать постоянство давления внутри всей системы.

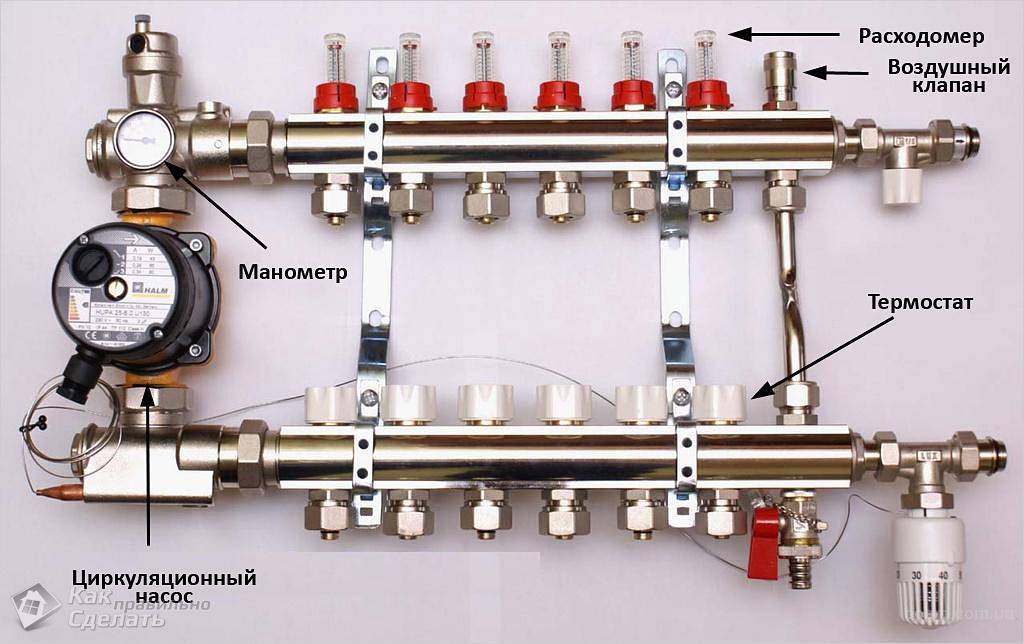

• Коллектор. На элемент, от которого осуществляется разводка различных контуров, идет подача теплоносителя.

Коллектор для отопления

Установка байпаса в систему отопления

В смешанной системе циркуляция может осуществляться двумя способами. Насос врезается параллельно основному контуру, не размыкая его. Устанавливаются два крана на подводах к прибору, чтобы в любой момент отсечь его, а также один запорный механизм на основной трубе под ним. Этот вентиль перекрывается в случае функционирования насоса. Если хотите чтобы система работала в автоматическом режиме, то для этого вместо крана нужно установить обратный клапан. Вся система обычно также состоит из металлических труб.

Обвязка котла дрова-электричество

Обвязка котла отопления на твердом топливе и электричестве может быть выполнена последовательным и параллельным способом. Суть установки сразу двух видов отопительного оборудования состоит в том, чтобы обеспечить непрерывный нагрев теплоносителя в системе. Выполняется это следующим образом:

• В качестве основного источника отопления устанавливается ТТ котел. В течение всего дня он обеспечивает нормальный нагрев теплоносителя.

В ночное время после перегорания дров, автоматически включается электрокотел, который продолжает нагревать жидкость в системе до тех пор, пока не затопят основной котел.

Существует несколько вариантов такого решения, но основным остается использование эжектора. При этом обязательным условием является врезка котла под небольшим углом, чтобы не допустить обратной циркуляции теплоносителя. Таким же образом выполняется и обвязка пеллетного котла отопления. При необходимости включается электрокотел и продолжает отапливать помещение, пока не заработает основной источник отопления.

Варианты обвязки

Устройство настенного котла с закрытой камерой сгорания

Выбор схемы обвязки, оптимально подходящей для системы заданной конфигурации, напрямую зависит от конкретного исполнения приобретенного образца котельного оборудования. По способу размещения в пределах выбранного для него помещения и оформлению подводки эти агрегаты делятся на следующие классы:

• типовые напольные котлы;
• облегченные (компактные) настенные устройства.

Основное требование к монтажу агрегатов, устанавливаемых на пол, состоит в запрете врезки их рабочих патрубков в верхний участок разводки трубопровода.

В случае нарушения этого правила при обвязке напольного котла в системах, не оборудованных воздушными клапанами, появятся очень опасные образования (пробки). Для снижения вероятности их появления при отсутствии клапанов труба, в которую врезается котел, должна располагаться строго вертикально и иметь в верхней части специальный расширительный бачок.

Схему обвязки следует ориентировать на равномерность поставки тепла ко всем приборам

В нижней зоне агрегатов всех категорий предусматриваются автоматические устройства, обеспечивающие их надежное подключение к отопительной магистрали. В отличие от устанавливаемого на полу котла, в его настенных аналогах уже предусмотрен механизм расширения, исключающий образование пробок. При рассмотрении схем обвязки котельных для таких систем нужно иметь в виду, что достоинство настенных моделей – малый вес и не слишком большие габариты – одновременно являются и их недостатком. Связано это с тем, что компактные агрегаты от DWG, например, ограничены по своим энергетическим возможностям. Это значит, что заявленной этим производителем мощности хватает для отопления строений площадью не более 100 квадратных метров. Поэтому эти устройства пользуются особой популярностью у владельцев городских квартир.

Отличительной особенностью является наличие двух исполнений, различающихся своей комплектацией. В состав полного набора оборудования включена большая часть элементов обвязки, а в неполной комплектации не хватает некоторых узлов, которые докупаются пользователем самостоятельно.

Схемы обвязки отопительных котлов

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Папа мастер! > Отопление, вентиляция и водоснабжение > Как составить и реализовать схему обвязки котла отопления в частном коттедже

Преимущества и недостатки

Надо сказать, что системы, собранные из медных труб, наиболее близки к идеалу, поскольку они имеют многочисленные достоинства при минимуме недостатков:

• коррозионная стойкость и долговечность;
• способность выдерживать высокие температуры. Медь долговременно выдержит температуру среды до 300 ºС, хотя максимальная температура в централизованных системах теплоснабжения не превышает 115 ºС, а когда имеется в виду отопление частного дома, и того меньше, – 95 ºС;
• стойкость к перепадам давления и гидроударам. В соответствии с ГОСТ Р 52318–2005 тянутая медная труба разрушается при кратковременном давлении не менее 220 МПа. Стандартные изделия рассчитаны на рабочее давление 25 МПа (250 Бар). Подобные технические характеристики медных труб позволяют использовать их в любых системах отопления;
• малый вес по сравнению со стальными трубами;
• высокая теплопроводность. Неизолированный медный трубопровод, проходящий через помещение, является одновременно отопительным прибором, это нужно учитывать при подборе радиаторов и принимать количество секций меньшим;
• добротный и примечательный внешний вид;
• пластичность. Благодаря этому свойству материала медные трубы и фитинги могут выдержать несколько циклов размораживания.

Немного о недостатках. За высокое качество и надежность систем из меди приходится платить немалые деньги, но они того стоят, поскольку прослужат столько же, сколько стоит сам дом. Данный материал пригоден не только для разводки радиаторного отопления и теплых полов, обвязка котла медными трубами также считается одной из самых долговечных.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
3. Помещения котельных оснащаются вентиляцией и освещением.
4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

1. Удаляют заглушки с патрубков.
2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
8. Устанавливают специальный фильтр на кране-отсекателе газа.
9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

• Вход бойлера отопления;
• выход бойлера отопления;
• вход теплообменника ГВС;
• выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Гравитационная система

Такую разводку отопления дома еще называют естественной. Это потому, что теплоноситель движется самостоятельно, без посторонних физических сил. Такое движение возможно благодаря уменьшению плотности воды при нагревании. Из-за этого жидкость становится легче, и ее без сложностей выжимает из теплообменника более тяжелая, постоянно стекающая в котел холодная вода.

Нагретый теплоноситель под давлением, созданным охлажденной водой, способен не только выплыть из котла, но и подняться по стояку на крышу двухэтажного дома.

Сложности использования такой системы заключаются в том, что вода в теплообменнике может нагреваться до различных температур, то есть по-разному уменьшается ее плотность, из-за чего скорость ее движения по теплосети бывает разной. При этом давление, которое заставляет горячий теплоноситель двигаться, является не таким уж большим. Поэтому если использовать такую разводку в очень большом частном доме, то внутри последних радиаторов теплоноситель практически не будет двигаться.

Еще один минус заключается в том, что расширительный бачок является открытым. Поэтому в теплоноситель попадает воздух, который при контакте со сталью вызывает ее коррозию. Следствием этого является преждевременный выход из строя теплообменника котла и стальных радиаторов.

Для улучшения движения горячей воды в этой разводке делают следующее:

1. Используют большие по диаметру трубы.
2. Трубы всегда размещают под углом 3-5°.
3. Устанавливают своими руками разгонный коллектор. Он представляет собой высокую трубу, верх которой находится выше всех регистров. Этот конец размещается чуть ниже открытого расширительного бачка.
4. Расширительный бачок размещают выше всех других узлов системы.
5. Длину одного контура делают не более 30 м.

Что такое аварийные схемы?

Какой бы ни была конструкция вашей отопительной системы, схема обвязки двухконтурного котла должна иметь и аварийную схему. Именно такая схема будет способна обеспечить полноценную работу отопления в случае нестандартных ситуаций. К таким ситуациям обычно относят отключение электрической энергии.

Существует несколько вариантов аварийных схем:

• Вода из водопровода. Стоит отметить, что такой вариант очень редко используется в действительности, так как он не очень эффективен. Ведь обычно если отключается электроэнергия, то и водопроводная система также перестает функционировать. Конечно, некоторое количество воды останется благодаря гидроаккумулятору, но этого будет совсем мало для защиты от перегревания. А вот если у вас в качестве носителя тепла применяется антифриз, то около 150 литров этого дорогого средства уйдет в канализацию!
• Работа насоса циркуляции от бесперебойника. В таком случае эффективным решением при отключении электрической энергии будет применение бесперебойника. Но и здесь вас может поджидать несколько недостатков. Сам по себе бесперебойник может просто не сработать. Обвязка котла отопления полипропиленом потребует постоянного наблюдения и обслуживания. А аккумуляторы следует постоянно держать в рабочем виде – то есть, регулярно заряжать и контролировать, чтобы они были работоспособны.

Применение БИП в системе отопления

• Гравитационная циркуляция. Здесь имеется ввиду специальный контур, который отличается своими малыми размерами. Этот контур выполняет функцию теплосъема лишнего тепла в системе отопления. Включается такой контур сразу после того, как отключается насос. Но в таком случае не будет отапливаться все здание.
• Наличие специального аварийного контура. Такой вариант, как правило, наиболее оптимальный. Аварийный контур – это часть хорошей штатной системы отопления. Так, данная схема просто заставляет гравитационный и принудительный контуры работать в разных частях вашей отопительной системы с стандартном режиме. Однако при отключении насоса функционировать будет только гравитационная схема.
