Установка душевой кабины своими руками

Печенье с предсказанием №4: застаивание воды в канализационном трубопроводе

Даже если вы идеально вывели уклон отводящих труб, такая ситуация всё равно может возникнуть из-за чрезмерно большой удалённости душевой кабины от канализационного стояка. Варианта её решения два:

  1. Постараться выполнить установку как можно ближе к стояку. Конечно же, это лучшее решение, которое также ещё и позволит просто сэкономить на материалах, но бывают случаи, когда это попросту невозможно сделать. К тому же если речь идёт о частном доме, то сточная магистраль может оказаться очень внушительной длины;
  2. Установить канализационный насос для душевой кабины. В этом случае даже точное соблюдение уклона не потребуется, но и потратиться дополнительно также придётся. В качестве примера рассмотрим насос «SFA Sanidouche», который благодаря своим небольшим размерам с лёгкостью помещается под поддоном:
ПараметрЗначение
Страна изготовленияФранция
НазначениеОткачивание воды, не содержащей фекалии
Вертикальное откачивание400 см
Горизонтальное откачивание4000 см
Желательный диаметр труб3,2 см
Допустимая температура откачиваемой жидкости+35 градусов Цельсия
Рабочее напряжение220-240 В
Потребляемая мощность250 Вт
Длина29,6 см
Ширина16,5 см
Высота14,5 см
Стоимость14550 рублей

Подключенный к душевой кабине канализационный насос «SFA Sanidouche»

Примечательно, что такое насосное оборудование можно установить на откачку жидкости не только из канализационной системы душа, но также умывальника и биде.

Присоединение труб водопровода

Если устанавливаемая кабина является открытой (так называемый душевой уголок), то заводимые в нее водопроводные трубы приходится прокладывать в стене. Во избежание протечек проложенные скрытым образом участки труб не должны иметь разъемных соединений. Если используются, как это сегодня принято, пластиковые трубы, нужно соблюдать следующие условия:

  1. На полипропиленовые трубы перед укладкой в штробу нужно надеть теплоизоляционный чулок из вспененного полиэтилена, даже если труба предназначена для холодной воды. Дело в том, что полипропилен обладает значительным коэффициентом температурного расширения, и мягкая оболочка из пенополиэтилена позволит ему без напряжения меняться в размерах в цементном растворе, которым будет заполнена штроба.
  2. Если используются металлопластиковые трубы, то в пределах штробы на них нужно устанавливать пресс-фитинги, которые не разбалтываются со временем. Резьбовые фитинги постепенно ослабляются и потому требуют периодической подтяжки, поэтому их можно применять только на открытых участках трубопровода.

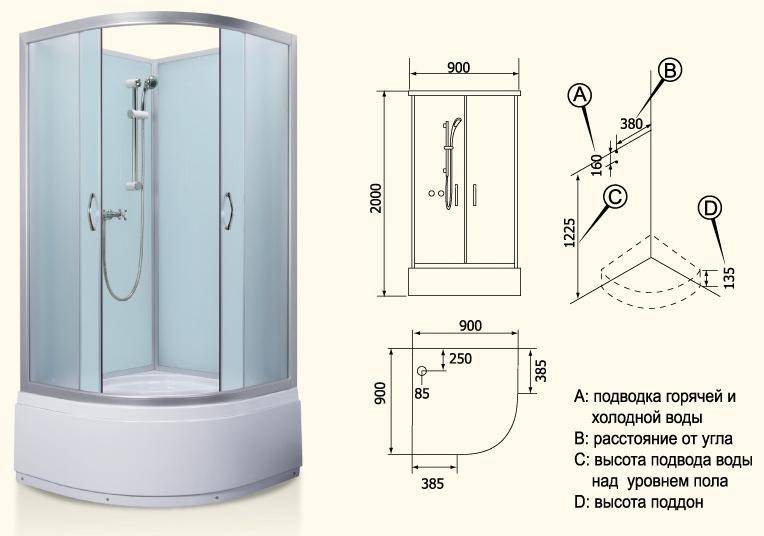

Схема монтажа

Для подсоединения к душкабине на концах труб устанавливают муфты или фитинги с резьбой.

На резьбу устанавливается смеситель, если кабина открытая, либо к ней подсоединяется гибкая подводка, если кабина закрытая. В гайках на концах гибкой подводки уже имеются прокладки, поэтому герметизировать место подсоединения не нужно. Во всех остальных случаях резьбовое соединение нужно уплотнять при помощи одного из следующих материалов:

  1. Сантехнический лен или пакля.
  2. ФУМ-лента. С ФУМ-лентой работать проще, так как ее излишки попросту выдавливаются из-под навинчиваемой детали, тогда как в случае с паклей или льном при их «передозировке» навинчиваемая деталь может лопнуть.
  3. Льняная нить «Тангет Унилок». Особый материал, который также можно порекомендовать новичкам. При его использовании повреждение навинчиваемой детали, как и в случае с ФУМ-лентой, практически исключено.

Свободные концы гибких подводок привинчиваются к входным патрубкам закрытой кабины.

Как собрать душевой бокс

Если вы купили бокс с разобранным поддоном, то сначала его необходимо собрать.

Пошаговые действия:

  1. Переверните вверх дном поддон так, чтобы удобно было установить крепежный элемент с ножками опоры. Корректировать высоту можно до такого уровня, пока все элементы не совпадут.
  1. Выполняем монтаж экрана поддона, хорошо затягивая крепежные элементы. Поджимаются все шурупы, оставить нужно только нижние ножки. Они будут регулироваться на месте.
  1. Поставить поддон на место и отрегулировать винтами. Проверить горизонтальность строительным уровнем. Если все сделано хорошо, то гайки можно окончательно затянуть.
  1. Собираем заднюю панель. В месте соединения поддона и панели необходимо нанести немного герметика и установить элемент. Выполнить совмещение креплений (крепеж марки М6 х 20). Окончательно их не поджимают, чтобы потом можно было регулировать панели.
  2. Собираем стеклянный каркас. Это самое ответственное задание в сборке душевого бокса, так как часто даже профессионалы разводят руками и недоумевают, откуда на стекле появилась трещина. Соедините горизонтальные направляющие с вертикальным профилем и зафиксируйте конструкцию саморезами. Обычно заводских отверстий хватает, но в некоторых случаях они могут не совпадать, и возникает необходимость в сверлении дополнительных отверстий для крепежного элемента.
  1. Осталось выполнить монтаж панелей. Тут нужно постараться, чтобы все отверстия совпали. Соединяются панели шурупами и дополнительно герметизируются силиконом. Затем необходимо навесить раздвижную конструкцию и отрегулировать ход панели.
  2. Потолочную панель следует соединить винтами, стыки обработать герметиком.
  3. Затем необходимо подключить душевой бокс к системе водоснабжения и канализации, проверить правильность соединения и хорошо закрутить все гайки.

Остается самое главное – осторожно и не спеша необходимо осмотреть качество соединения каждого элемента. Чтобы проверить герметичность соединений, можно воспользоваться душевой лейкой

Если обнаружены отверстия, их необходимо дополнительно обработать герметиком и оставить на ночь (или день) для полного высыхания. Затем можно проверить все швы еще раз на герметичность.

Подключение к водопроводной системе

Рекомендуют вести воду в кабинку от умывальника. Для проводки применяют гибкие шланги либо пластиковые отводы, на которых устанавливают вентиля для перекрытия труб. При необходимости остановить подачу жидкости, не надо лишать воды весь стояк.

На трубах следует установить фильтры для очистки плохого качества воды, чтобы форсунки кабинки служили долго.

Если кабинка с завода, то панельные патрубки соединяются с форсунками на этапе производства. Следует затянуть покрепче гайки на всех фитингах.

При покупке труб с арматурой в разобранном состоянии, значит, надо заранее собрать устройства по прилагаемой инструкции.

Трубы водопровода от кабинки монтируют с помощью труб из пластика либо металлопластика, которые соединяются сварочным методом или посредством обжимных гильз. Водопровод к душу присоединяется при помощи фитингов, оснащенных резьбой, чтобы в необходимый момент можно было быстро их открутить.

Трубы укладывают под наклоном от водопровода к кабине, перекрывая воду в системе, вода будет полностью вытекать в поддон.

К гидромассажной системе трубы водопровода не нужны. Насос для воды находится внутри устройства, он работает с жидкостью из поддона.

Паровая баня также не имеет отдельной подводки, вода поступает из поддона.

Если душевая кабина оснащена термостатическим смесителем, значит, устройство нельзя подключить с помощью проточного газового водонагревателя. Регулируя температурный режим термостата, происходит смена давления внутри труб. При этом автоматический контроль газового водонагревателя его выключает.

Устанавливая бокс в частном доме, который имеет автономное водоснабжение, подачу горячей воды следует производить с помощью накопительного бойлера.

Подключение кабины к водоснабжению

Когда сборка душевой кабины почти закончена, необходимо произвести подключение ее к водоснабжению.

Для этого потребуются шланги и металлопластиковые трубы. Порядок монтажа:

  • в первую очередь готовятся все материалы, обрезаются трубы и подбираются фитинги, краны;
  • перекрывается водопровод в ванной комнате, подключаются краны для подачи воды в кабину;
  • краны соединяются с душевой кабиной заранее подготовленными трубами;
  • подается вода для проверки герметичности.

Схема: подключение душевой кабины к водоснабжению

Гидромассажные форсунки часто забиваются известковым налетом. Для более длительной и бесперебойной эксплуатации душевой кабинки желательно использовать фильтры, которые будут очищать воду до поступления ее в форсунки.

Если кабина будет устанавливаться на верхних этажах многоэтажных домов, то для обеспечения ее функций (например, гидромассажа), может не хватать напора воды. Тогда потребуется насос и резервуар для подачи воды. Но, это скорее исключение из правил – обычно напора воды для работы душевой кабины вполне достаточно.

Первый запуск душевой кабины

Когда установка душевой кабины своими руками подошла к концу, остается только произвести первый запуск и проверить ее работоспособность.

Перед запуском необходимо еще раз проверить надежность крепления всех гаек, герметичность отверстий и стыков. Поддон лучше проверить под тяжестью собственного веса – потоптаться в нем. Он не должен издавать никаких звуков и шататься.

Перед включением кабины еще раз тщательно проверьте герметичность всех соединений

После визуальной проверки можно включить подачу воды. Кабинку с включенной водой лучше оставить на 10-15 минут, чтобы убедиться в ее герметичности. При обнаружении даже минимальных подтеков, их необходимо обязательно устранить.

Соблюдая порядок действий, описанный в статье, подключение кабины можно произвести в минимальные сроки и без финансовых затрат.

Установка поддона душевой кабины

Установка душевого поддона – не очень сложная задача, особенно если вы обратите внимание на несколько важных аспектов

  1. Во-первых, перед установкой душевого поддона следует убедиться в ровности пола. Небольшие отклонения можно свести на нет путем регулировки высоты ножек.
  2. Во-вторых, вы должны разместить слив в полу в правильном месте, поскольку отверстие душевой кабины должно находится от него на небольшом расстоянии. Если по каким-то причинам соответствия добиться не удалось, проект все же удастся завершить с помощью дополнительных переходников и длинного гибкого шланга, но это потребует больше времени и усилий.
  3. В-третьих, вы должны как следует соединить и загерметизировать все элементы, в противном случае возможна протечка воды при эксплуатации душевой кабины.

Начать следует с приобретения инструментов и материалов, которые вам понадобятся при реализации данного проекта. Вам будут нужны разводной гаечный ключ, спиртовой уровень, силиконовый герметик и пистолет для его нанесения. Мы рекомендуем использовать только качественные материалы, в противном случае вам придется делать небольшой ремонт каждые несколько недель.

Как правило, стараются сделать так, чтобы сливное отверстие поддона располагалось точно над ведущим к канализационной трубе отверстием в полу. В нашем случае ванная комната была уже облицована кафелем, и вскрывать пол, чтобы перенести уже сделанный слив в нужное место, совсем не хотелось. Но даже из сложных ситуаций можно найти выход, поэтому мы купили гибкий шланг и коленчатый патрубок.

Используя эти элементы, мы подключим слив душевой кабины к канализации. Это может занять немного больше времени, но в конечном итоге никто не почувствует разницы. Сливной шланг-гармошка и канализационное колено под углом 900 диаметром 50 мм.

Используя спиртовой уровень, убедитесь в ровности поверхности пола. Это лучше сделать до облицовки пола кафельной плиткой.

Если выяснилось, что пол в месте, где будет располагаться душевая кабина, имеет уклон, рекомендуем залить слой наливного покрытия для выравнивания. А вы тем временем внимательно прочитайте инструкцию производителя душевой кабины и ознакомьтесь с методами ее установки. Сточное отверстие в полу.

Следующий шаг проекта – соединение гибкого шланга с коленчатым патрубком и герметизация места их сочленения силиконом. Если гибкий шланг входит в колено достаточно плотно, то герметизация не потребуется. Дайте силикону высохнуть, прежде чем подсоединять шланг к душевому поддону.

Герметизация стыка между шлангом и коленчатым патрубком.

Теперь осмотрите душевой поддон. Мы устанавливали душевой поддон с высоким основанием, но методы монтажа одинаковы для любого вида поддонов. Как вы можете видеть на фотографии, основание имеет несколько регулируемых ножек, позволяющих произвести его выравнивание при установке.

Обратите внимание на сливное отверстие. Как правило, стараются, чтобы оно располагалось над стоком в полу

В нашем случае это не так, поэтому для их соединения нам и понадобился достаточно длинный гибкий шланг. Ножки и основание душевой кабины.

Присоедините корпус сифона к сливному отверстию поддона, затем закрепите гибкий шланг в сифоне.

Подсоединение сифона и шланга к сливному отверстию поддона.

Вставьте второй конец шланга (коленчатый патрубок) в канализационное отверстие в полу. Приложите усилия, чтобы патрубок утопился достаточно глубоко. Как подключить душевую кабину к канализации.

Подключать поддон к канализации необходимо обязательно с использованием сифона. Некоторые модели сифонов состоят из одного гибкого шланга, из которого необходимо сформировать изгиб нужной формы и закрепить его при помощи специальных приспособлений идущих в комплекте. Сифон сформированный из гибкого шланга должен иметь подобный изгиб.

Очень важно не пропустить этот шаг, в противном случае вы постоянно будете чувствовать неприятный запах из канализации. Как мы уже упоминали, поддон душа снабжен регулируемыми ножками

Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа

Как мы уже упоминали, поддон душа снабжен регулируемыми ножками. Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа.

Выровняйте душевой поддон по всем его краям, используя для контроля спиртовой уровень. Если это необходимо, отрегулируйте высоту ножек с помощью соответствующего ключа.

Отрегулировав высоту поддона и закрепив его к стене, заделайте зазоры между душевым основанием и стеной с помощью силиконового герметика.

Как подключить душевую кабинку к канализации

Подключение к канализации своими руками производится в момент установки поддона душевой кабинки, так как необходимо подобрать подходящие по диаметру трубы и правильно их подсоединить, чтобы исключить течи.

Обычно в комплекте поставки идет сифон, позволяющий выполнить подсоединение к канализационной трубе без дополнительных проблем. В противном случае придется подбирать подходящую конструкцию и размеры сифона самостоятельно.

Затем нужно поставить поддон на предполагаемое место установки и измерить высоту от нижней точки трубы до пола, которая будет доступна для установки сифона и коммуникаций для отвода воды в канализацию.

Большинство производителей душевых кабинок оставляют достаточно места для монтажа сифона, но в некоторых дешевых моделях места может оказаться впритык и обеспечить простой отвод воды самотеком не получится.

Именно поэтому, чтобы выполнить монтаж своими руками, не рекомендуется заранее приобретать какие-либо сантехнические устройства и материалы.

Существуют следующие типы сифонов:

  1. Бутылочный. Представляет собой цилиндрическую емкость с отводом воды в торцевой части чуть ниже уровня входного патрубка.

В нижней части цилиндра имеется съемная крышка, позволяющая удалять накопленные твердые частицы. Среди преимуществ следует выделить легкость монтажа и обслуживания, а также хорошая защита от засорения труб.

Однако конструкция достаточно габаритная и ее не всегда удастся установить под поддон кабинки.

Кроме того, необходимо обеспечить беспрепятственный доступ к сифону, что не всегда предусмотрено конструкцией поддона.

  1. Коленный. Представляет собой гофрированную трубу, изогнутую в форме буквы U или S.

Обладает простейшей конструкцией и легко устанавливается даже в условиях минимального количества места.

Но по мере засорения скорость отвода, в отличие от предыдущего типа сифона, будет ухудшаться, что может привести к некоторому дискомфорту при эксплуатации.

Гофрированные стенки будут способствовать накоплению волос и жиров на стенках, поэтому потребуется дополнительная прочистка химическим или механическим способом.

  1. Сливной трап. Конструкция, представляющая собой кубический или другой формы объем для сливной воды, который монтируется на уровне полов или в специальный технический проем.

Обладает повышенной компактностью и простотой исполнения. В нем отсутствует дополнительная защита от переливов и поэтому высота составляет до 80 мм.

Монтаж производится на плоские поддоны. Позволит установить душевую кабинку даже при наличии минимума пространства в ванной и под поддоном.

Конструкция сифона должна быть с минимальным количеством стыков и соединений. Это связано с тем, что со временем уплотнители изнашиваются и в них могут возникать течи.

При выборе сифона следует учесть, что до точки слива нужно обеспечить уклон трубы 30 мм на один погонный метр для труб диаметром до 100 мм.

Поэтому, чтобы сократить расходы на подключение к канализации, потребуется организовать самотечную систему за счет уменьшения расстояния до точки подсоединения к основной трубе.

В противном случае, понадобится установка откачного насоса для организации принудительной откачки воды.

Подключение душевой кабины к канализации выполняется в такой последовательности:

  1. До момента установки поддона переворачиваем его дном вверх.
  2. На сливное отверстие прикручиваем сифон с гибким шлангом.
  3. Проводим монтаж поддона на его место, по уровню выставляем положение, фиксируем к полу.
  4. Высоту сифона выбираем такой, чтобы нижняя его часть находилась ниже входа в канализационную трубу на 50-70 мм. Чем больше высота, тем выше скорость слива.
  5. Сливной шланг соединяем с тройником или канализационной трубой. При этом соединение тщательно герметизируем специальным составом или силиконовым уплотнителем.
  6. Проверяем отсутствие течей путем наливания примерно 10 л воды в поддон.

Инструкция по подключению к водопроводу

Перед установкой душевой кабинки необходимо побеспокоиться о том, как сделать подключение к водопроводу.

Во время подключения душевой кабинки к водопроводу нужно помнить следующее:

  • лучше применять гибкие шланги – с ними удобнее и легче работать;
  • шланги необходимо брать с запасом длины, что упростит установку и разрешит осуществить проверку гибкой проводки;
  • чтобы обеспечить функциональность гидромассажа, необходимо знать значения силы напоров воды и давления, в ином случае эта функция может не работать.

После затвердевания герметика приступают к монтажу стеклянных дверей:

  1. Закрепляются нижние и верхние ролики.
  2. Надеваются все уплотнители.
  3. Устанавливаются двери.
  4. Регулируются двери таким образом, чтобы створки максимально плотно примыкали друг к другу, для этих целей используются верхние ролики.
  5. На винты, фиксирующие ролики, надеваются пластиковые заглушки.
  6. Проверяется работа дверей, при необходимости регулируется.

Монтаж душевой кабины своими руками практически окончен. Теперь готовят крышу. Установка верха не представляет особых сложностей.

Верхнюю часть кабинки устанавливают на определенные отверстия и фиксируют креплениями.

Как собрать поддон.

Перед установкой поддона к нему подводят гибкие шланги, соединяющие с канализацией. Отверстие канализации для отвода жидкости располагают прямо под выходом из поддона.

Инструкция для сборки поддона:

1.снизу крепят ножки. Поддон следует перевернуть и установить раму так, чтобы все отверстия совпали.

2.гайки прикручивают на шпильки, затем приставляют шайбы.

3.на четыре шпильки накручивают гайки в количестве двух штук, затем шпильки крепят к специальным вставкам, чтобы надеть раму.

4.между рамой с поддоном не должно остаться зазора. Посредством разводного ключа затягивают гайки, расположенные сверху, затем нижние.

5.выбирают по размеру шурупы, чтобы соединить поддон с рамой в выпуклых местах конструкции.

Применяя строительный уровень, выравнивают ножки. Если конструкция будет стоять с наклоном, то и дверцы не будут смыкаться плотно.

Поддон переворачивают, ставят на место, соединяя со сливным шлангом. Стыки смазывают герметиком. Далее проверяют на наличие протечек отверстие поддона. Чтобы проверить, перекрывают выход воды, наполняют поддон водой. Если протечек не обнаружено, можно переходить к следующему этапу.

Первый этап установки душевой кабины своими руками: сборка поддона

Это один из наиболее ответственных этапов работы, на котором предстоит прикрепить к поддону опорную конструкцию, вмонтировать в него сливной сифон и установить поддон на свое законное место. Начнем по порядку.

Опорная конструкция поддона в разобранном виде представляет собой либо две отдельные профильные трубы с отверстиями для ножек и креплений, либо сваренную воедино крестовину из той же трубы и с теми же отверстиями. Устанавливаются опоры достаточно просто – для начала профильную трубу или крест необходимо прикрепить к днищу поддона. Как правило, для этого используются саморезы, поставляемые в комплекте с душкабиной. Использовать другие не стоит, поскольку длина заводских саморезов тщательно подобрана и не позволяет пройти им насквозь. Закручивать саморезы в днище поддона необходимо в местах его утолщения – бояться не нужно, такое крепление предусмотрено производителем, и проткнуть поддон насквозь шансов мало.

Монтаж душевой кабины – сборка поддона

После того как крестовина или отдельные профильные трубы закреплены, можно привинчивать ножки. Они представляют собой обыкновенные резьбовые шпильки с набором гаек, шайб и опорной пяты. Продеваем их в отверстия, находящиеся по краям профильной трубы, и фиксируем шпильки двумя гайками, накрученными с обеих сторон трубы. Не забываем надевать шайбы. На концы установленных шпилек снова навинчиваем гайку, потом надеваем шайбу и накручиваем регулируемую опорную пятку.

На следующей фазе работ самостоятельная установка душевой кабины предполагает монтаж сливного сифона – тут вообще все просто. Выкручиваем из собранного сифона верхнюю переливную горловину, продеваем ее сквозь отверстие в поддоне, после чего с использованием прокладки, устанавливаемой снизу днища, соединяем обе части сифона. Закручиваем их от руки, но с хорошим усилием. Если прокладка не пересохшая, то этого будет вполне достаточно, чтобы сифон не протекал.

Как установить душевую кабину своими руками фото

Собранный таким способом поддон полностью готов к установке, чем мы и займемся на следующей стадии работ.

Порядок монтажных работ

               Общий порядок действий четко изложен в инструкции, которая идет в комплекте поставки. Его необходимо внимательно изучить, чтобы не допускать ошибок. Однако, даже после прочтения инструкции, у многих пользователей остаются вопросы — как подключить душевую кабину к водопроводу и канализации в определенных условиях. Как лучше подсоединять коммуникации, что необходимо сделать в первую очередь.

Обычно инструкции составляются в расчете на подготовленных людей, и разъяснения некоторых мелочей или деталей в них нет. Поэтому следует рассмотреть поэтапно, как подсоединить душевую кабину к канализации и водопроводу самостоятельно, без привлечения посторонних людей.

Подготовка

                Первым
действием должна стать тщательная подготовка. Необходимо удалить из ванной
комнаты все посторонние или незакрепленные предметы, продумать место установки
кабины с учетом всех правил и требований. Существенную помощь в этом окажет схема прокладки трубопроводов, которую рекомендуется
предварительно набросать для более детального проектирования монтажных работ.

Перед тем, как подключить душевую кабину к канализации, необходимо ее точно измерить. Чаще всего устройство поставляется разобранным, поэтому следует собрать его и определить габариты, участки подведения трубопроводов и прочие детали. Соединять элементы не следует слишком плотно, предварительная сборка не требует тщательного крепления всех узлов. Главной задачей станет определение, насколько высоко находится канализационный вывод. Можно ли установить кабину прямо на пол, или потребуется увеличивать высоту расположения точки слива путем создания подиума или подставки. Некоторые данные есть в инструкции, но предварительную сборку в любом случае рекомендуется выполнить, хотя бы, для определения правильности комплектации устройства. Решая, как подключить душевую кабину к канализации в частном доме, надо учесть особенности системы, обеспечить необходимый уклон и подготовить заземляющий контур.

Монтаж поддона

монтаж

                Поддон
представляет собой род ванночки, на борта которой установлены боковые
ограждения. Он устанавливается на собственную регулируемую опорную конструкцию,
высота которой может быть изменена в некоторых пределах. Рассчитывать на
значительный подъем основания не следует, регулировка предназначена только для
настройки горизонтали и обеспечения правильного оттока воды. Сборка поддона
особой сложности не представляет, основная задача — обеспечить нормальную
высоту и неподвижность элемента.

Присоединение поддона к канализации и водопроводу

                Рассмотрим,
как подключить душевой
поддон к канализации. Процедура выполняется в три приема:

  • прикрепить к отверстию в поддоне слив;
  • присоединить к нему сифон;
  • подключить к сифону гофрированную трубку, которая соединяется с канализационным лежаком.

Необходимо правильно подобрать сифон. Его форма отличается от обычного вида сифонов, которые устанавливаются на умывальник или кухонную мойку. Для душевой кабины используется плоский сифон, способный поместиться в ограниченном пространстве. Отказаться от него нельзя, иначе из сливного отверстия будет постоянно распространяться дурной запах из канализации. Гидрозатвор, который создается в сифоне, отсекает биогаз из системы и не дает ему проходить в жилые помещения. При покупке надо выбирать конструкции, предназначенные либо специально для душевых кабин, либо для подключения ванны.
