Водяное плинтусное отопление
Основные составляющие такого плинтусного отопления — плинтусные радиаторы отопления, распределительный коллектор, а также трубки из пластика, который не пропускает кислород.
Систему плинтусного отопления подключить можно к центральному отоплению в том случае, когда температура теплоносителя составляет не более 85°С, а давление – не более 3 атмосфер. Выдержать такие параметры нужно во избежание так называемого гидравлического удара. При монтаже отопления также следует обязательно учитывать такие рекомендации:
- Предпочтительнее применять именно медные трубки вместо обычных пластиковых.
- Можно использовать теплообменник, который принимает тепло от центрального отопления, и встраиваемый с помощью особых пластин из меди.
- Смонтировать термостаты к каждому из радиаторов.
- Можно установить специальный сервопривод на специальном распределительном коллекторе.
- Установить циркуляционный насос, термометр и манометр.
Описание и принцип работы
Плинтусная система отопления — прекрасная альтернатива тёплому полу, который довольно сложно установить. Обычные радиаторы дают мало пользы, поскольку от них нельзя ожидать подобного теплового эффекта. Плинтусное отопление изобрели ещё в начале XX века, но из-за высокой цены и сложностей в реализации об этой идее практически сразу забыли. Такая система эффективна за счёт того, что она нагревает не воздух, а стены помещения, которые поддерживают в нём температуру.
Прекрасная альтернатива тёплому полу — плинтусная система отопления, благодаря которой поддерживается комфортная температура в доме
Главным отличием тёплого плинтуса служит его нестандартная форма и необычное расположение. Длинные и невысокие обогреватели устанавливают по периметру комнаты. Декоративная планка, закрывающая устройство, внешне похожа на обычный плинтус, который она и заменяет. Часто такую систему выбирают при панорамном остеклении, поскольку материал находится ниже самих рам и не портит привлекательный вид окон.

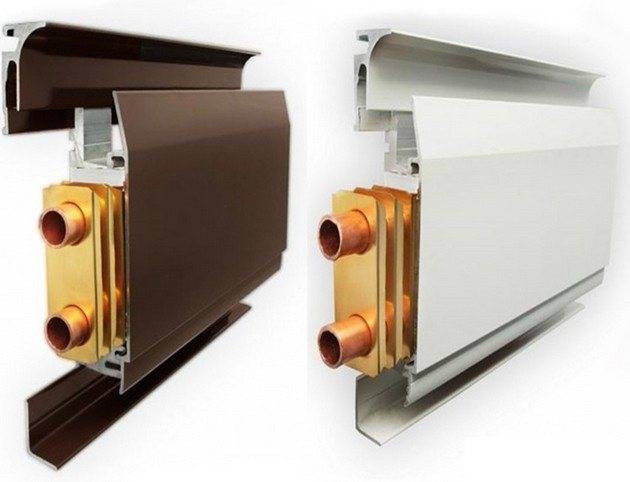

Плинтусные обогреватели состоят из двух медных трубок, находящихся одна над другой на расстоянии 8-15 см. Увеличивают теплоотдачу с помощью алюминиевых, латунных или медных вертикальных пластин, нанизанных на оребренные трубы. Декоративные крышки изготавливают из экструдированного алюминия, который отлично передаёт тепло и хорошо нагревает защитный элемент.
Сверху и снизу обогревателя имеются отверстия, через которые движется воздух: через нижний проходит холодный, а через верхний выходит горячий. Получается, что помещение обогревается из трёх источников: вдоль трубок, от стен и корпуса металлического плинтуса. С такой системой отопления комната быстро нагревается. Кроме того, расположенное по периметру устройство способствуют равномерному распределению тёплого воздуха в помещении.
Подробнее о теплом плинтусе:
Жидкостный тип
Водяное плинтусное отопление состоит из тех же элементов, что и стандартные приборы нагрева: коллекторного узла, водогрейного котла и системы труб. Устройство работает при низких показателях температуры. Последовательно подключать все плинтусные обогреватели в помещении неэффективно: когда теплоноситель доберётся до последнего в ветке элемента, он уже остынет, поэтому устройство всегда будет холодным.
Жидкостный тип плинтусной системы отопления является одним из самых надежных
Жидкостный греющий плинтус работает по лучевой схеме: элементы подключают по одному или попарно. Сначала встраивают коллекторный узел, а затем к нему подключают трубки. Недостатком такой системы будет большой расход труб, поскольку каждый прибор нуждается в двух таких деталях — на подачу и обратку. Зато тепло будет распределяться равномерно, а сама система будет более надёжной. При установке водяного типа отопления трубки прячут в пол. В стяжку рекомендуется помещать специальные трубы из полимера с низкой теплоотдачей и высокой стойкостью к коррозии.
Электрический вариант

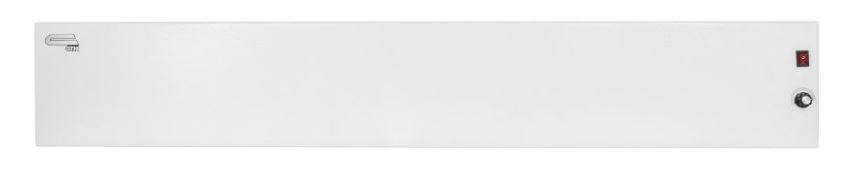

Электрическое плинтусное отопление практически ничем не отличается по внешнему виду от водяного, только у него присутствуют клеммы для подключения питания. В нижней трубке располагается нагревательный элемент (ТЭН), а в верхней — проложены провода для подключения отопления.
Благодаря техническим характеристикам и современному дизайну — теплый плинтус не теряет свою популярность
Монтировать электрическую систему тёплого плинтуса проще, чем жидкостную. Необходимо зафиксировать конструкцию, протянуть провода и подключить их к клеммам. Заданная температура поддерживается встроенным в систему терморегулятором, включающим и отключающим нагревательные приборы. Специалисты советуют использовать термостаты, которые экономят электричество.
Основные преимущества плинтусного обогрева
Таковых много, но мы ознакомимся столько с самыми важными из них.
- Комната обогревается вдоль стен, а они, соответственно, передают тепловую энергию воздуху внутри. В это время температура в самой комнате составляет 20-24 градуса. Но важнее то, что под потолком не создается так называемая тепловая «подушка», то есть тепло распределяется максимально равномерно. Поэтому, если комнату проветрить, основное тепло все равно будет оставаться внутри.
- Благодаря плинтусному отоплению, обеспечивается оптимальная конвекция. То есть она присутствует, но при этом не является активной. А значит, вы можете не опасаться по поводу плесени, пыли, высокой влажности и иных малоприятных вещах.
Температура, до которой прогревается прибор, колеблется в пределах 40-70 градусов, о чем уже упоминалось ранее. Это значит, что энергия экономится на 1/3 экономнее, если сравнивать с тем же радиаторным обогревом. Более того, сечение труб в данном случае незначительно, благодаря чему объем используемой рабочей жидкости уменьшается вдвое. Следовательно, потребуется и вдвое меньше энергии на нагрев.
Ввиду небольшого количества рабочей жидкости наблюдается и низкая инерция (ведь на каждый метр магистрали приходится около 340 миллилитров теплоносителя). Это позволяет более оперативно реагировать на изменения температуры, а также регулировать ее более точно.
Наконец, теплопотери не превышают 5 процентов (для сравнения: а радиаторов этот показатель достигает 20 процентов). Объясняется это тем, что скорость циркуляции рабочей жидкости по внутренним полостям достаточно высокая, а потому теплоноситель не остывает, а тепло распределяется по контурам предельно равномерно.
Отдельно стоит упомянуть о том, что плинтусный обогрев оптимален для некоторых помещений, где традиционное отопление попросту не обеспечивает нормальной работы. Это, например, упомянутые ранее комнаты с панорамными окнами либо же со сплошным остеклением. Еще это хороший вариант для квартир, где достаточно высокие потолки. Не забывайте и о крупногабаритных помещениях – спортивных залах, больницах, учебных заведениях и прочем.
Еще к преимуществам можно отнести и температуру самих нагревательных плинтусов. Древесина рядом с ними не рассыхается, поэтому о мебели и различных бытовых приборах беспокоиться также не стоит.
При необходимости вы можете демонтировать теплый плинтус, а затем монтировать его на новом месте, где он будет работать столь же эффективно.
И, наконец, последнее преимущество – это то, что компактный плинтус может с легкостью вписаться практически в любой дизайн помещения. Благодаря стараниям производителей, декоративное оформление прибора может быть различным, равно как и цвет. Относительно недавно появились даже модели, имитирующие натуральную древесину.
Достоинства и недостатки плинтусных систем отопления
Мы подошли к самому важному разделу нашей статьи – сейчас мы будем рассказывать о положительных и отрицательных характеристиках систем плинтусного отопления. После прочтения вы сможете принять какое-либо решение в плане целесообразности использования подобного способа обогрева
Для начала мы рассмотрим положительные черты.
Основные достоинства
Давайте представим достоинства плинтусных систем отопления в виде списка:
Плинтусные системы отопления равномерно прогревают помещение.
- Компактность оборудования – несомненный плюс, учитывая желание потребителей сделать отопление более невидимым. Эта проблема наиболее актуальна для тех, кто хочет сделать в своем жилище дизайнерский ремонт, не терпящий видимости каких-либо деталей инженерных систем;
- Равномерный прогрев комнат. Некоторые люди крайне чувствительны к изменению температуры буквально на 1-2 градуса. В результате чего они прекрасно чувствуют разницу температур между серединой комнаты и вблизи полов. Плинтусное отопление обеспечивает обогрев прямо от напольного покрытия;
- В комнатах всегда теплые стены – испускаемый плинтусными конвекторами воздух поднимается вверх вдоль стен, обеспечивая их постепенный прогрев. Благодаря этому в комнатах создается вполне комфортная обстановка;
- Возможность сочетания с любыми другими отопительными приборами – например, ничто не мешает использовать плинтусное отопление совместно с теплыми полами или с привычными радиаторами;
- Отличный обогрев панорамных окон – если в вашем доме есть панорамные окна и вы хотите защититься от идущего от них холода, используйте плинтусные системы отопления;
- Возможность работы на охлаждение – актуально для водяных систем, в которые подается охлажденный теплоноситель (по аналогии с некоторыми моделями внутрипольных конвекторов);
- Низкая температура корпусов радиаторов – обеспечивает безопасность пользователей и домашних животных. Этот плюс наиболее актуален при наличии в доме маленьких детей.
Таким образом, плинтусное отопление можно назвать эффективным, безопасным и вполне практичным.
Основные минусы
Помимо положительных черт, у плинтусных систем есть и некоторые недостатки:
Пространство у плинтусного радиатора должно быть свободным, к ним нельзя вплотную приставлять мебель.
- Дороговизна радиаторов – актуально как для электрических, так и для водяных приборов;
- Ограничения по установке мебели – ее нельзя устанавливать вплотную к оборудованию, что приводит к снижению эффективности отопительной системы;
- Ограниченность длины одного направления – максимальная длина не должна составляет больше 15 метров.
Некоторые источники заявляют о том, что плинтусное отопление обладает экономичностью. На самом деле, это утверждение не имеет достаточных оснований – оно не характеризуется экономичностью, но и не приводит к увеличению затрат на обогрев. В общем, вы можете забыть о том, что это оборудование поможет сохранить деньги в вашем кошельке.
Кстати, есть и еще один недостаток, важный для тех, кто владеет корпусной мебелью. Все дело в том, что она монтируется вплотную к стенам и делает установку систем плинтусного отопления невозможной.
Плинтусное отопление комфортно, красиво, экономно
Радиаторная система отопления и теплый пол — не единственный способ обогреть помещение. В последнее время все более популярными становятся теплые плинтуса. Этот вид отопления появился на нашем рынке всего несколько лет назад и опыта по его эксплуатации пока не так много. Тем не менее, он быстро завоевывает популярность — это самый незаметный и очень комфортный вид отопления.
Теплый плинтус — нагреватели небольшого размера, расположенные вдоль пола по периметру помещения. Названы так из-за расположения и размеров: толщина такого обогревателя 2,5-3 см, что сравнимо с размерами стандартного напольного плинтуса. Высота больше: 12-15 см, но смотрится все органично

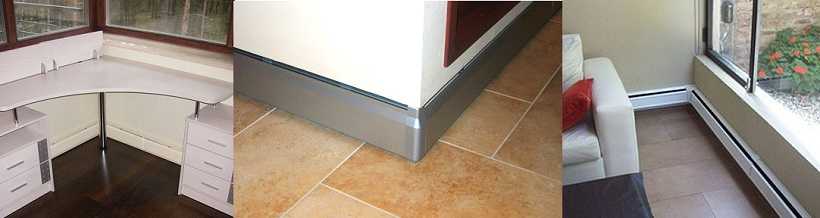

Так выглядит плинтусное отопление. Больше никаких других отопительных приборов
Рейтинг бюджетных моделей
SAVVA TermoPlintus
Качественное устройство, предназначенное для монтажа в жилых и общественных помещениях. Изделие может использоваться как вспомогательный элемент, так и стать основным. Рекомендуется устанавливать плинтусы по всему периметру, потому что только таким образом обеспечивается качественная циркуляция воздуха.
SAVVA TermoPlintus
Достоинства:
- Практичность;
- Хорошее распределение;
- Не потребляет много энергии;
- Надежность.
Недостатки:
Не выявлено.
Инфракрасно-конвективный плинтусный обогреватель P-1T (IP24 Б)
Надежный прибор, который подойдет в качестве вспомогательного элемента отопления. В основе лежит прочная аморфная лента. Благодаря качественному излучению нагревается не только воздух, но и мебель. Тепло распределяется быстро и эффективно. Тепловая мощность – 250 Вт.
Инфракрасно-конвективный плинтусный обогреватель P-1T (IP24 Б)
Достоинства:
- Не издает лишнего шума;
- Не сушит воздух;
- Простой монтаж;
- Не требует много места;
- Не создает электромагнитное излучение.
Недостатки:
Не выявлено.
СофтТерм СТЕП ПН-200
Прочное устройство российского производителя, которое отличается небольшой стоимостью и хорошим распределением воздушных потоков. Установка займет минимум времени, так как никаких сложных элементов нет. Максимальная мощность – 200 Вт, работает от сети 220 В. Степень защиты – IP54.
Средняя стоимость – 2 970 рублей.
СофтТерм СТЕП ПН-200
Достоинства:
- Гарантия 8 лет;
- Максимальная температура – 75 градусов;
- Высокая степень защиты;
- Долговечность;
- Экономичность.
Недостатки:
Не обнаружено.
Особенности и конструкция систем плинтусного отопления
Плинтусное отопление – это отличная альтернатива классическим отопительным системам. Впрочем, далеко от классики оно не ушло, ведь в его конструкции присутствуют все те же трубы, радиаторы, отопительные котлы и прочие обязательные атрибуты, вроде систем безопасности и расширительных бачков. Системы с традиционными радиаторами применяются для обогрева помещений различного назначения. Но у них есть несколько явных недостатков:
Обычные радиаторы намного крупнее плинтусных. Очень сложно спрятать подводимые к ним трубы.
- Большие размеры радиаторов – это ключевой недостаток. Даже самые компактные батареи, отличающиеся минимальной высотой, бросаются в глаза и требуют своей маскировки;
- Невзрачный внешний вид радиаторов – их приходится скрывать с помощью специальных декоративных панелей. Еще один выход из ситуации заключается в приобретении дизайнерских моделей, но они «кусаются» по своей цене;
- Повсюду видны трубы – безусловно, современные металлопластиковые трубы можно проложить под полами или замуровать в стены, но в случае аварийного прорыва их замена будет затруднена.
Плинтусная система отопления хороша тем, что здесь применяются малогабаритные радиаторы. Они располагаются в плинтусной зоне и довольно эффективно обогревают помещения любого назначения.
Плинтусный радиатор отопления – это малогабаритный отопительный прибор, изготовленный из цветных металлов. Здесь применяются медные трубы и алюминиевые рассеивающие пластины. Такое сочетание металлов позволяет добиться высокой производительности, ведь площадь рассеивания достаточно мала, в сравнении с традиционными батареями. Максимальная тепловая мощность радиаторов для плинтусного отопления составляет 200-280 Вт на 1 погонный метр.
Плинтусные радиаторы работают по принципу естественной конвекции. Они нагревают воздушные массы, те поднимаются вверх, а на их место приходит холодный воздух. Тем временем горячий воздух стремится к потолку, но вдоль стен – со временем они нагреваются, их температура достигает +25-26 градусов. При этом никакого теплового излучения стены не дают, что связано с их относительно низкой температурой.
Естественная конвекция характеризуется высокой скоростью прогрева помещений. А использование плинтусных радиаторов отопления делает обогрев более равномерным. Если в привычных нам отопительных системах с конвекторами мы нередко жалуемся на холод вблизи полов, то с использованием плинтусных батарей этого эффекта не наблюдается.
Принцип действия
Плинтусное устройство обогрева — это система для обогрева жилья, устанавливаемая над стыком пола со стенами на небольшой высоте. Кроме способа расположения обогревательного прибора в помещении, у него может быть ещё и внешнее сходство с обычным плинтусом, так как наружное исполнение плинтусных обогревателей различное.
Но, даже если художественное решение по оформлению устройства далеко от того, как выглядит настоящий плинтус, скрыть с его помощью дефекты сопряжения пола со стенами– вполне уместное решение.
Плинтусный отопитель представляет собой длинномерный обогреватель малого поперечного сечения – инфракрасный излучатель тепла, помещённый в защитный кожух декоративного исполнения. Система крепится к стенам кронштейнами и располагается на уровне пола или чуть выше, являясь основным или дополнительным средством отопления жилья – в зависимости от высоты помещения, длины устройства и его мощности.
Плинтусный обогреватель отапливает помещение за счёт двух факторов – инфракрасного излучения теплообменника и конвективного движения нагретого устройством воздуха, создающего экран, ширму между стенами и основным пространством помещения. Эта тёплая ширма, в отличие от тепла конвекторных радиаторов, нагревает стены по всему периметру комнаты, и они также начинают излучать тепло в направлении центра помещения.
Советы по установке системы отопления плинтусного типа
При условии, что в помещении уже будут сделаны подводки, установку обогревающего плинтуса можно выполнить очень быстро. Проведение подводок можно выполнять в полу или сквозь стены из соседних комнат. Чтобы не ошибиться, приобретая нагревательные приборы, стоит попросить продавца подобрать оборудование соответствующей мощности и показать, как его правильно распределить по периметру помещения.
После того, как будут завершены работы по прокладке плинтусной разводки, а концы труб или греющих кабелей выведут в нужных точках, к ним подключают теплообменники. Чтобы сделать все правильно, желательно нанести предварительную разметку, по которой закрепить декоративные уголки или нижние панели оборудования. Стоит отметить, что между корпусом обогревателя и стеной должен быть уложен теплоизоляционный материал.
На следующем этапе выполняют установку кронштейнов, к которым будут крепиться конвекторы из пластин. Закрепить кронштейны можно простыми дюбелями. Примечательно, что шаг между кронштейнами будет разным, поскольку они устанавливаются индивидуально под каждый теплообменник.
На кронштейны фиксируют отопительные приборы и подключают их к электричеству или водяному контуру
Обратите внимание, что перегибать трубы нельзя – при этом используются различные соединительные элементы. Для попарного соединения обогревателей используются специальные муфты.
В конце монтажа отопительного плинтуса закрепляют лицевые панели, проклеенные изнутри теплоотражающей фольгой.
Итоги
Стоит отметить, что установка отопления под плинтусом из-за высокой стоимости оборудования является пока что недоступной для большинства потребителей. Хотя в защиту ее можно сказать, что использование такого отопления будет экономичным, эффективным, гармонично впишется в обстановку.
Тем не менее, существует множество дизайнерских решений, которые позволяют оригинально обыграть традиционные отопительные приборы, сэкономив при этом на их установке.
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы - Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое - Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
Так все выглядит когда все сделано - После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
